- Stok: Stokta yok
- Model: FO-0302SMA354QC
- Ağırlık: 0.01kg
- Ölçüler: 15.00 x 11.00 x 8.00

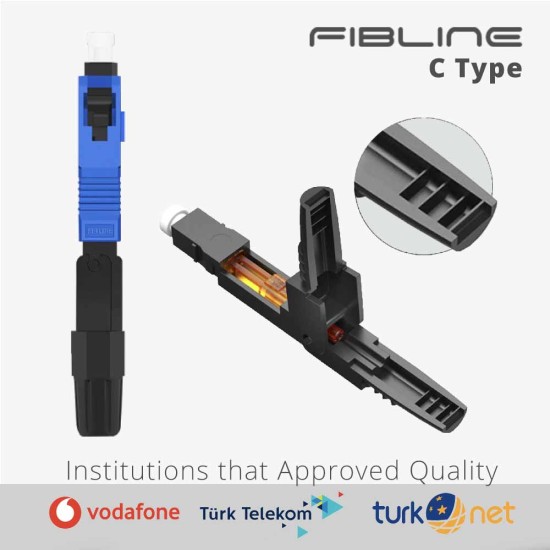

Fast Connector SC/UPC C Type - Fibline Fiber Optik Hızlı Konnektör
Fast Connector SC/UPC C Type, Single Mode fiber optik kabloların sahada hızlı, hassas ve kontrollü şekilde sonlandırılması için kullanılan fiber optik hızlı konnektör çözümüdür. Fibline markalı FO-0302SMA354QC model Fast Connector; FTTH, FTTx, fiber internet, ISP ve telekomünikasyon altyapılarında SC/UPC saha tipi mekanik fiber sonlandırma uygulamalarında kullanılabilir.
Mekanik bağlantı teknolojisi sayesinde uygun saha uygulamalarında fusion splicer, epoksi ve sahada manuel ferrül cilalama gerektirmeden fiber bağlantının hazırlanmasına imkân verir. Fiberin doğru şekilde sıyrılması, temizlenmesi ve hassas bir fiber cleaver ile kesilmesi bağlantı performansı açısından önemlidir.
SC/UPC C Type Fast Connector Teknik Özellikleri
| Marka | Fibline |
| Ürün Kodu | FO-0302SMA354QC |
| Ürün Tipi | Fast Connector / Quick Connector / Hızlı Fiber Konnektör |
| Konnektör | SC/UPC |
| Fiber Modu | Single Mode (Tek Modlu) |
| Gövde Tipi | C Type |
| Ferrül | Zirkonya seramik ferrül |
| Tipik Ekleme Kaybı | < 0,2 dB |
| Maksimum Ekleme Kaybı | < 0,3 dB |
| Bağlantı Teknolojisi | Mekanik fiber sonlandırma |
| Fusion Splicer | Uygun saha sonlandırmalarında gerekmez |
| Epoksi / Yapıştırıcı | Gerekmez |
| Temel Uygulamalar | FTTH, FTTx, fiber internet, ISP ve telekom saha uygulamaları |
SC/UPC Fast Connector Nedir?
SC/UPC Fast Connector, fiber optik kablonun sahada SC/UPC konnektör yapısıyla sonlandırılmasını sağlayan field-installable mekanik fiber konnektördür. Bu ürün grubu sektörde fiber optik fast connector, hızlı fiber konnektör, quick connector, field installable connector, field assembly connector ve mekanik fiber konnektör gibi terimlerle de aranabilir.
Hazırlanan çıplak fiber, konnektör içerisindeki mekanik hizalama sistemine yerleştirilir. Böylece uygun uygulamalarda pigtail füzyon eki oluşturmadan doğrudan SC/UPC bağlantı hazırlanabilir.
SC/UPC Nedir ve Nerelerde Kullanılır?
UPC (Ultra Physical Contact), fiber optik konnektör ferrülünün fiziksel temas yüzeyini tanımlayan cilalama geometrilerinden biridir. SC/UPC konnektörler yaygın olarak mavi gövde veya mavi işaretlemeyle tanınır.
SC/UPC Fast Connector seçilirken en önemli kriter, bağlanılacak adaptörün ve aktif veya pasif ekipmanın SC/UPC bağlantı yapısına sahip olmasıdır.
SC/UPC ile SC/APC Fast Connector Arasındaki Fark Nedir?
| Özellik | SC/UPC | SC/APC |
|---|---|---|
| Temas Yapısı | Ultra Physical Contact | Angled Physical Contact |
| Yaygın Renk | Mavi | Yeşil |
| Ferrül Uç Geometrisi | UPC fiziksel temas | Açılı fiziksel temas |
| Bu Ürün | SC/UPC | Hayır |
Önemli: SC/APC ve SC/UPC yalnızca renk farkı değildir. Ferrül uç geometrileri farklıdır. Fast Connector seçerken karşı taraftaki adaptör, patch cord ve cihaz portunun bağlantı tipi kontrol edilmeli; SC/APC ile SC/UPC doğrudan eşleştirilmemelidir.
C Type Fast Connector Nedir?
C Type Fast Connector, saha tipi mekanik Fast Connector ürün ailesindeki gövde tasarımlarından biridir. Bu ürün SC/UPC bağlantı ve Single Mode fiber altyapılarında kullanılmak üzere sunulan C Type modeldir.
SC/UPC Fast Connector ile Uyumlu Drop Fiber Kablo
Fast Connector seçiminde konnektör tipinin yanı sıra kullanılacak fiber kablonun mekanik yapısının da uygun olması gerekir. FTTH ve bina içi fiber erişim uygulamalarında kullanılan uygun drop fiber kablolar, saha sonlandırmalarının temel bileşenlerinden biridir.
Fast Connector Montajında Hangi Ekipmanlar Kullanılır?
Fast Connector fusion splicer gerektirmeyen bir saha sonlandırma çözümü olsa da tamamen aletsiz bir montaj sistemi değildir. Fiberin doğru hazırlanması bağlantı kalitesi açısından kritik öneme sahiptir.
SC/UPC Fast Connector montajı için temel ekipmanlar
- Fiber stripper: Fiber kaplamasının kontrollü şekilde sıyrılması için
- Fiber cleaver: Fiber ucunun hassas ve düzgün kesilmesi için
- Fiber temizleme ekipmanları: Fiber yüzeyinin temizlenmesi için
- VFL: Fiber sürekliliği ve temel saha kontrolü için
- Optik power meter: Optik güç seviyesinin ölçülmesi için
Fast Connector Montajında Cleaver Neden Önemlidir?
Mekanik Fast Connector bağlantısında fiberin konnektör içerisindeki mekanik ek noktasına doğru hazırlanması gerekir. Eğri, kırık veya hatalı hazırlanmış fiber uçları bağlantının optik performansını olumsuz etkileyebilir.
Bu nedenle fiber uygun şekilde sıyrılıp temizlendikten sonra hassas bir fiber cleaver ile kesilmelidir.
Fibline Plastik Cleaver Seti
Fibline Fast Connector saha sonlandırmalarında fiber hazırlığı için Fibline Plastik Cleaver Seti kullanılabilir. Doğru fiber hazırlığı ve düzgün kesim, montaj hatalarının azaltılmasına yardımcı olur.
Fibline Plastik Cleaver Setini İncele →SC/UPC Fast Connector Montajı Nasıl Yapılır?
Kesin montaj ölçüleri kullanılan kablo ve Fast Connector yapısına göre kontrol edilmelidir. Genel saha uygulaması aşağıdaki işlem sırasını takip eder:
- Uygun fiber optik kablo hazırlanır.
- Kablonun dış kaplaması gerekli montaj ölçüsüne göre açılır.
- Fiber kaplaması uygun fiber stripper ile sıyrılır.
- Çıplak fiber uygun temizlik malzemesiyle temizlenir.
- Fiber hassas fiber cleaver ile uygun uzunlukta kesilir.
- Hazırlanan fiber Fast Connector içerisindeki mekanik hizalama bölümüne yerleştirilir.
- Konnektörün mekanik kilitleme sistemi kapatılır.
- Montaj sonrasında optik bağlantı kontrol edilir.
Fusion Splicer Olmadan Fiber Sonlandırma
Fast Connector kullanımının temel avantajlarından biri, uygun saha uygulamalarında fusion splicer olmadan doğrudan fiber konnektörizasyonu yapılabilmesidir. Fiber füzyon yöntemiyle bir pigtail'e kaynaklanmak yerine hazırlanarak mekanik Fast Connector içerisine yerleştirilir.
Bu yapı özellikle hızlı saha müdahaleleri, abone aktivasyonları ve fusion splicer kullanımının pratik olmadığı bağlantı noktalarında alternatif bir sonlandırma yöntemi sunar.
FTTH, FTTx ve Fiber İnternet Uygulamalarında SC/UPC Fast Connector
FTTH (Fiber to the Home) ve diğer FTTx mimarilerinde fiber erişim hattının bina, daire veya son kullanıcı tarafında sonlandırılması gerekebilir. Bağlantı altyapısının SC/UPC olarak tasarlandığı sistemlerde SC/UPC Fast Connector saha sonlandırması için kullanılabilir.
Başlıca kullanım alanları
- FTTH fiber abone bağlantıları
- FTTx fiber erişim uygulamaları
- Fiber internet saha kurulumları
- Bina içi fiber dağıtım sistemleri
- ISP saha operasyonları
- Fiber bakım ve arıza müdahaleleri
- SC/UPC bağlantı kullanan uygun optik sistemler
Düşük Ekleme Kaybı Neden Önemlidir?
Fiber optik sistemlerde konnektörler, adaptörler, splitterlar ve fiber ek noktaları toplam optik güç bütçesine katkıda bulunur. Fibline Fast Connector ürün ailesinin teknik bilgilerinde tipik ekleme kaybı 0,2 dB'nin altında ve maksimum ekleme kaybı 0,3 dB'nin altında belirtilmektedir. Saha montajındaki gerçek performans fiber hazırlığı, temizlik ve montaj kalitesinden de etkilenebilir.
Zirkonya Seramik Ferrül
Fibline Fast Connector ürün ailesinde zirkonya seramik ferrül kullanılmaktadır. Ferrül, optik fiberin konnektör içerisinde hassas biçimde konumlandırılmasını sağlayan temel optik bağlantı bileşenlerinden biridir.
Epoksi ve Sahada Manuel Cilalama Gerektirmeyen Yapı
Fast Connector'ın mekanik bağlantı tasarımı, sahada klasik epoksi ve manuel ferrül cilalama işlemlerinin uygulanmasını gerektirmez. Teknisyenin temel görevi fiberi doğru şekilde sıyırmak, temizlemek, hassas biçimde kesmek ve mekanik konnektöre yerleştirmektir.
Türk Telekom, Vodafone ve TurkNet Teknik Onay Bilgisi
Fibline'ın resmi Fast Connector ürün bilgilerinde ürün ailesi için Türk Telekom, Vodafone ve TurkNet teknik onay bilgisi bulunmaktadır.
Operatör şartnameleri ve proje kabul kriterleri zaman içinde değişebileceğinden, belirli bir operatör projesinde kullanılacak ürünün güncel teknik şartnameyle ayrıca doğrulanması önerilir.
Fast Connector mı, Fusion Splice + Pigtail mı?
| Özellik | Fast Connector | Fusion Splice + Pigtail |
|---|---|---|
| Fusion Splicer | Gerekmez | Gerekir |
| Fiber Cleaver | Gerekir | Gerekir |
| Bağlantı Yöntemi | Mekanik sonlandırma | Fusion ek |
| Saha Müdahalesi | Pratik mekanik sonlandırma | Fusion ekipmanı gerekir |
SC/UPC Fast Connector Seçerken Nelere Dikkat Edilmeli?
- UPC / APC uyumu: Bağlanılacak adaptör ve cihaz portunun geometrisi kontrol edilmelidir.
- Fiber modu: Single Mode veya Multi Mode altyapıya uygun model seçilmelidir.
- Kablo uyumluluğu: Kullanılacak fiber kablonun mekanik yapısı kontrol edilmelidir.
- Gövde tipi: Uygulamaya uygun Fast Connector gövdesi seçilmelidir.
- Fiber hazırlığı: Uygun stripper, cleaver ve temizlik ekipmanları kullanılmalıdır.
- Optik güç bütçesi: Projenin izin verdiği bağlantı kayıpları dikkate alınmalıdır.
- Proje şartnamesi: Operatör veya kurumsal projelerde güncel teknik kriterler kontrol edilmelidir.
Fibline Fast Connector Montaj Videosu
Fast Connector montajında fiberin sıyrılması, temizlenmesi, cleaver ile hazırlanması ve konnektör içerisine doğru şekilde yerleştirilmesi önemlidir. Montaj uygulamasını aşağıdaki eğitim videosundan inceleyebilirsiniz.
Montaj öncesinde kullanılacak fiber kablonun, hazırlama ölçülerinin ve saha ekipmanlarının ilgili Fast Connector modeline uygunluğu kontrol edilmelidir.
SC/UPC Fast Connector Hakkında Sıkça Sorulan Sorular
SC/UPC C Type Fast Connector, fiber optik saha sonlandırması, drop kablo, FTTH uygulamaları ve montaj ekipmanları hakkında sık sorulan sorular.
SC/UPC Fast Connector nedir?
Fiber optik kablonun sahada mekanik yöntemle SC/UPC konnektör olarak sonlandırılmasını sağlayan field-installable fiber bağlantı elemanıdır.
SC/UPC ile SC/APC arasındaki fark nedir?
UPC ve APC farklı ferrül uç geometrilerine sahiptir. SC/UPC genellikle mavi, SC/APC ise yeşil olarak işaretlenir. Kullanılacak Fast Connector karşı taraftaki bağlantı tipiyle eşleşmelidir.
SC/APC ile SC/UPC birbirine bağlanabilir mi?
Doğrudan eşleştirilmesi önerilmez. Ferrül geometrileri farklı olduğundan bağlantı performansı olumsuz etkilenebilir. Sistemde aynı uç geometrisinin kullanılması gerekir.
Fast Connector için fusion splicer gerekir mi?
Hayır. Uygun saha sonlandırmasında mekanik bağlantı kullanıldığı için fusion splicer gerekmez. Fiber hazırlığı için stripper, cleaver ve temizleme ekipmanları gerekir.
Fast Connector tamamen aletsiz monte edilir mi?
Hayır. Fusion splicer gerektirmemesi tamamen aletsiz olduğu anlamına gelmez. Fiberin doğru şekilde hazırlanması için fiber stripper ve hassas cleaver kullanılmalıdır.
SC/UPC Fast Connector FTTH sistemlerinde kullanılabilir mi?
Evet. SC/UPC bağlantının kullanıldığı uygun FTTH ve FTTx altyapılarında saha sonlandırması amacıyla kullanılabilir.
Fast Connector ekleme kaybı kaç dB'dir?
Fibline Fast Connector ürün ailesinin teknik bilgilerinde tipik ekleme kaybı 0,2 dB'nin altında, maksimum değer ise 0,3 dB'nin altında belirtilmektedir.
Fast Connector montajında cleaver neden önemlidir?
Mekanik bağlantının doğru oluşturulabilmesi için fiber uç yüzeyinin düzgün hazırlanması gerekir. Hatalı cleaver kesimi optik bağlantı performansını olumsuz etkileyebilir.
Fast Connector tekrar monte edilebilir mi?
Fibline üretici bilgisine göre fiber kırılmamış veya zarar görmemişse Fast Connector yeniden monte edilebilir. Yeniden montajda fiber ucu doğru biçimde hazırlanmalıdır.
