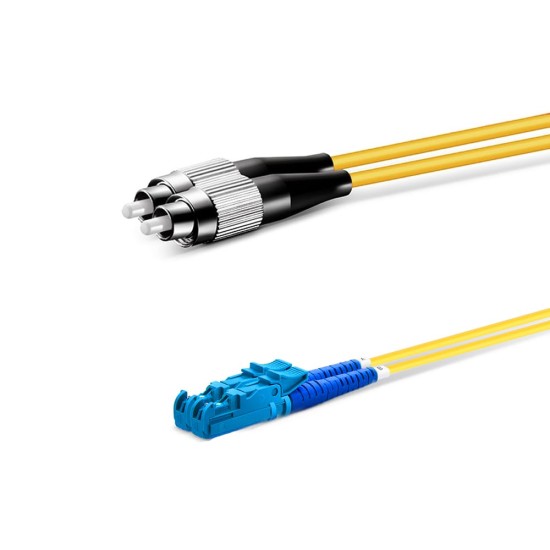

FC UPC - LSH UPC - G657A2 Fiber Optik Patch Cord Duplex - LSZH 2mm

FC UPC - LSH UPC - G657A2 Fiber Optik Patch Cord Duplex - LSZH 2mm, vidalı FC portların bulunduğu sabit optik ekipmanlar ile kilitlemeli LSH portların yer aldığı erişimi kontrollü noktalar arasında bağlantı kurmak için kullanılan Single Mode bir patch corddur. FC UPC uç, mekanik sabitleme sağlar; LSH UPC uç, kilit mekanizmasıyla bağlantının kontrolsüz sökülmesini zorlaştırır. Duplex yapı çift yönlü iletişimi destekler, G657A2 fiber dar büküm bölgelerinde kurulum avantajı sunar.

Vidalı porttan kilitlemeli porta geçiş

Sabit ekipmanlarda FC bağlantı tercih edilirken, kritik kabinetlerde LSH ile erişim kontrolü sağlanmak istenir. Bu kablo, iki farklı güvenlik/kurulum yaklaşımını aynı bağlantı hattında birleştirir.

FC UPC ve LSH UPC uçların rolü

FC UPC uç, vida mekanizmasıyla bağlantının gevşemeden yerinde kalmasına yardımcı olur. LSH UPC uç, kilitleme ile yanlışlıkla sökülme riskini azaltmayı hedefler. UPC parlatma, Single Mode bağlantılarda standart optik temas davranışı sunar.

Single Mode fiber ile hat performansı

Single Mode yapı, omurga bağlantılarında kullanılan iletim tipini korur. Patch cord kalitesi ve temiz portlar, insertion loss üzerinde doğrudan etkilidir.

Insertion loss ve return loss yaklaşımı

Düşük insertion loss hedefi, doğru adaptör ve temiz uçlarla desteklenir. UPC uçlar, return loss değerlerini standart aralıkta tutmayı amaçlar; gerçek değerler ölçümde görülür.

G657A2 ile kurulum esnekliği

Panel ve cihaz arkası güzergâhlarda dar dönüşler bulunur. G657A2 fiber, büküm toleransı ile bu tür alanlarda yönlendirmeyi kolaylaştırır.

Duplex bağlantı düzeni

Duplex tasarım, Tx/Rx hatlarını ayrı fiberlerde taşıyarak cihazların çift yönlü iletişim gereksinimini karşılar.

LSZH 2mm kablo formu

2mm dış çap, yoğun kablolama yapılan alanlarda düzenli demetleme için uygundur. LSZH kılıf, kapalı alanlarda düşük duman yaklaşımı nedeniyle tercih edilir.

Uygulama önerileri

• LSH kilidinin tam oturduğu kontrol edilmelidir.
• FC vidalama portu zorlamayacak şekilde yapılmalıdır.
• Port temizliği IL/RL ölçümlerini doğrudan etkiler.

Teknik özellikler

• Fiber tipi: Single Mode
• Fiber standardı: G657A2
• Konnektörler: FC UPC – LSH UPC
• Parlatma tipi: UPC
• Yapı: Duplex
• Kablo çapı: 2mm
• Dış kılıf: LSZH
