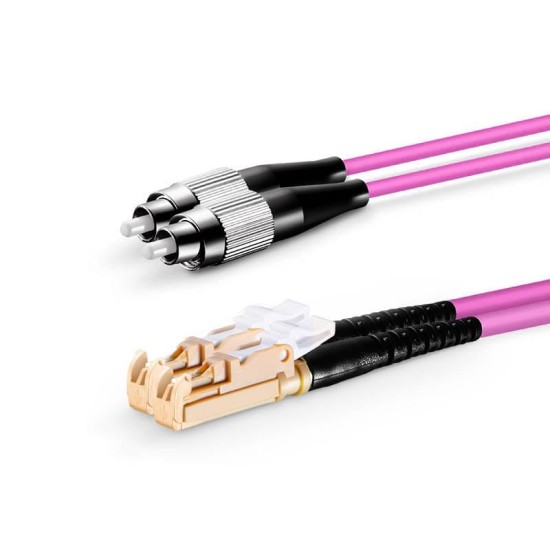

FC UPC - LSH UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm

FC UPC - LSH UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm, FC portlu optik modüller veya test cihazları ile kilitlenebilir LSH portlu panolar arasında OM4 multimode altyapıda kullanılan hibrit bir duplex fiber patch kablodur. FC tarafında vidalı yapı, LSH tarafında kilitlenebilir adaptör ile birleşerek hem ölçüm hem de kritik devre güvenliği odaklı ağ tasarımlarına uyum sağlar.

FC – LSH OM4 patch cord’un sağladığı köprü

Bazı yapılar, optik sinyali önce FC portlu test veya omurga modüllerinden geçirip, sonrasında LSH portlu panolarda sonlandırır. FC UPC - LSH UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm, bu iki adım arasında OM4 bant genişliğini koruyarak, sahadaki patch tasarımını sade ve yönetilebilir kılar. Böylece hem izleme hem de canlı trafik aynı kablo düzlemi üzerinde daha kontrollü yönetilir.

OM4 multimode fiber ile hız ve esneklik

OM4 sınıfı 50/125 µm fiber, 10G, 40G gibi yüksek hızlı bağlantılar için uygun bant genişliği değerleri sunar. FC – LSH OM4 patch cord kullanıldığında, omurga veya test tarafındaki FC portlar ile LSH portlu panolar arasındaki kısa patch segmentleri, çekirdek ağın hız planlarıyla uyumlu hâle gelir ve ileride yapılacak yükseltmelere hazır bir altyapı oluşturur.

Duplex tasarım ve devre takibi

Duplex kablo, Tx ve Rx liflerini iki ayrı fiber üzerinde taşıyarak, bağlantıların yönlerini düzenli bir şekilde yönetmeyi kolaylaştırır. FC ve LSH uçlarda yapılacak etiketleme sayesinde, hangi kablonun hangi hizmeti temsil ettiği hızlıca görülebilir; bu da planlı bakım ve arıza analizlerinde önemli bir avantajdır.

LSZH 2mm dış kılıf ve kabine uyum

2mm dış çapa sahip LSZH patch cord, laboratuvar kabinleri ve çekirdek panolarında yoğun bağlantılar arasında düzenli kablo demetleri oluşturmayı sağlar. LSZH kılıf, yangın durumunda düşük duman ve halojensiz içerikle güvenlik risklerini sınırlamaya yardımcı olur; bu da kritik alanlarda yaygın bir seçim sebebidir.

Kullanım senaryoları

• FC portlu omurga modüllerinden LSH portlu kritik panolara OM4 uplink’ler
• FC arayüzlü test cihazlarının LSH portlu panolara bağlandığı ölçüm hatları
• Yönetim ve güvenlik devrelerinin LSH üzerinde toplandığı tasarımlarda FC çıkışlı sistemler

Kurulumda dikkat edilmesi gerekenler

FC ve LSH ferüller bağlantı öncesi temizlenmeli, gerekiyorsa mikroskopla kontrol edilmelidir. FC konnektör adaptöre uygun sıkılıkta vidalanmalı, LSH tarafında ise kilit mekanizmasının devreye girdiği doğrulanmalıdır. Kablo güzergâhında minimum bükülme yarıçapı ve çekme limitlerine uyulması, OM4 kablonun uzun ömürlü performansını destekler.

Teknik özet

• Fiber tipi: OM4 multimode, 50/125 µm
• Konnektörler: FC UPC – LSH UPC
• Topoloji: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
