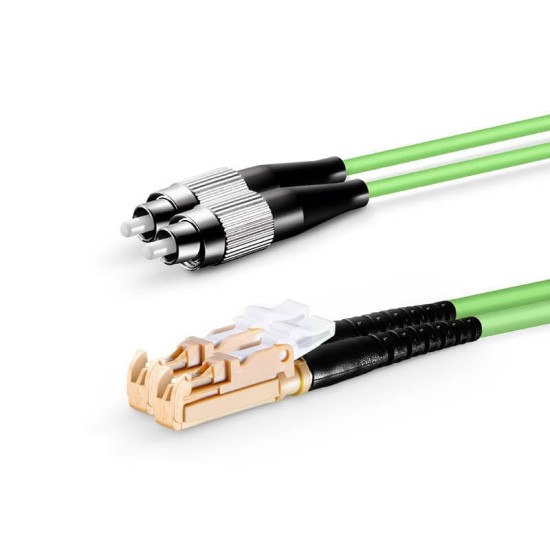

FC UPC - LSH UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm

FC UPC - LSH UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm, vidalı FC portlu optik modüller veya test sistemleri ile kilitlenebilir LSH portlu kritik panolar arasında OM5 wideband multimode altyapı üzerinden bağlantı kurmak için kullanılan güvenlik odaklı bir duplex patch kablodur. FC tarafı test ve omurga ekipmanlarında mekanik stabilite sunarken, LSH tarafı kritik devrelerin fiziksel erişimini kontrol altında tutmaya yardımcı olur.

FC – LSH OM5 patch cord ile test ve kritik panoların birleşmesi

Birçok operatör ve kurumsal yapıda, test ve izleme sistemleri FC portlu cihazlara dayanırken, canlı trafiğin kritik bölümü LSH portlu panolarda sonlandırılır. FC UPC - LSH UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm, bu iki alan arasında OM5 seviyesinde bant genişliği sağlayarak, hem izleme hem de canlı trafik devrelerinin aynı altyapı üzerinde kontrollü bir şekilde yönetilmesine olanak tanır.

OM5 wideband multimode ile yüksek çözünürlüklü izleme

OM5 fiberin 850–953 nm aralığında çoklu dalga boyu taşıyabilen yapısı, yüksek hızlı link’lerin ayrıntılı şekilde izlenmesi ve test edilmesi için gerekli bant genişliğini sunar. FC – LSH OM5 patch cord kullanıldığında, LSH portlu kritik panolara bağlı devreler FC portlu analiz ve izleme ekipmanlarına aktarılabilir; böylece yoğun trafik altındaki hatlar ayrıntılı biçimde değerlendirilebilir.

Duplex yapı ve devre şeffaflığı

Duplex kabloda Tx ve Rx kanalları ayrı lifler üzerinden taşındığından, devreler yön bazında net biçimde izlenebilir. FC ve LSH uçlarda uygulanacak etiketleme şeması, hem test personelinin hem de operasyon ekiplerinin hangi kablonun hangi hizmete ait olduğunu hızlıca görmesini sağlar; bu da kesinti riskini azaltır.

LSZH 2mm kablo ve çok kiracılı ortamlar

2mm dış çapa sahip LSZH patch cord, çok kiracılı veri merkezlerinde LSH portlu panolar ile FC portlu test/izleme rack’leri arasında düzenli kablo demetleri oluşturmayı kolaylaştırır. LSZH dış kılıf, düşük duman ve halojensiz özellikleri sayesinde sıkı yangın güvenliği standartlarına sahip tesislerin gereksinimlerini karşılar.

Öne çıkan kullanım senaryoları

• LSH portlu kritik panolardan FC portlu analiz ve izleme sistemlerine OM5 bağlantıları
• Taşıyıcı sınıfı OM5 omurgalarda canlı devrelerin test altyapısına yönlendirildiği hatlar
• Çok kiracılı ortamlarda belirli kiracılara ait devrelerin FC tabanlı izleme sistemlerine bağlanması

Kurulum ve işletme sırasında dikkat edilmesi gerekenler

FC ve LSH ferüller bağlantı öncesinde temizlenmeli; FC konnektör adaptöre vidalanırken uygun sıkılıkta sabitlenmeli, LSH tarafında ise kilit mekanizmasının tam olarak devrede olduğu doğrulanmalıdır. Kablo güzergâhında minimum bükülme yarıçapı ve çekme limitleri gözetilmeli, özellikle LSH portlu panolarda kablo yönetiminin düzgün yapılması sağlanmalıdır.

Teknik özet

• Fiber tipi: OM5 wideband multimode
• Fiber yapısı: 50/125 µm
• Konnektörler: FC UPC – LSH UPC
• Yapı: Duplex
• Dış çap: Yaklaşık 2mm
• Dış kılıf: LSZH, iç ortam
