This offer ends in:
- Stok: Stokta Var
- Model: KPN-35
- Ağırlık: 0.20kg
- Ölçüler: 12.00 x 22.00 x 6.00

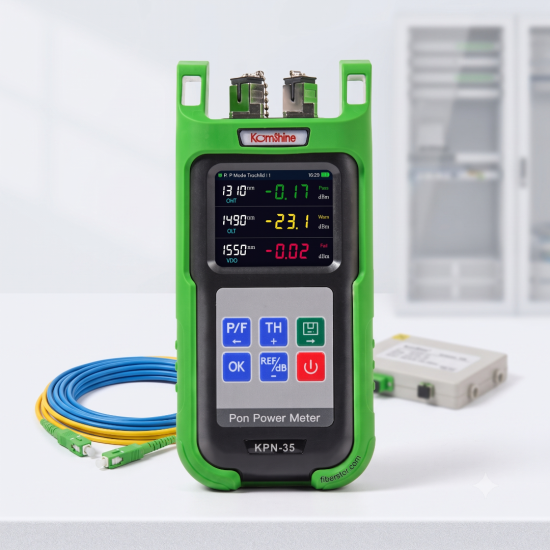

PON Metre KPN-35 - PON Power Meter ve Fiber Optik Güç Ölçer
KPN-35 PON Metre, FTTH ve FTTx fiber optik erişim şebekelerinde PON sinyal seviyelerinin ölçülmesi, kontrol edilmesi ve saha kabul kriterlerine göre değerlendirilmesi için kullanılan profesyonel bir PON Power Meter (PON Optical Power Meter) cihazıdır. Sektörde PON meter, PON güç ölçer, GPON power meter, fiber optik güç ölçer, optik güç ölçer ve PON test cihazı gibi isimlerle de aranabilen bu cihaz; PON altyapılarında çalışan teknik ekiplerin kurulum, aktivasyon, bakım ve arıza tespit çalışmalarına yönelik geliştirilmiştir.
KPN-35, PON şebekelerinde kullanılan 1310 nm, 1490 nm ve 1550 nm optik sinyallerin aynı cihaz üzerinden ölçülmesine olanak sağlar. 1310 nm upstream sinyal ile 1490 nm ve 1550 nm downstream sinyallerinin ayrı değerlendirilmesi, standart bir fiber optik power meter kullanımına göre PON saha çalışmalarında önemli avantaj sağlar.
FiberOptik.Net tarafından sunulan KPN-35 konfigürasyonu SC/UPC OLT ve ONT optik bağlantı portlarına sahiptir. Cihaz aktif PON hattında OLT tarafı ile ONT/ONU tarafı arasına bağlanarak PON optik güç seviyelerinin saha koşullarında kontrol edilmesini sağlar.
PON Metre Nedir? PON Power Meter Ne İşe Yarar?
PON metre, Passive Optical Network (Pasif Optik Ağ) altyapılarında kullanılan optik sinyallerin güç seviyelerini ölçmek için geliştirilmiş özel bir fiber optik ölçüm cihazıdır. İngilizce teknik dokümanlarda yaygın olarak PON Power Meter veya PON Optical Power Meter olarak adlandırılır.
Standart bir optical power meter genel optik güç ölçümü için kullanılırken, PON Power Meter PON şebekesindeki farklı servis dalga boylarının birbirinden ayrılarak ölçülmesine yönelik tasarlanmıştır. Bu özellik özellikle aktif FTTH bağlantılarında upstream ve downstream sinyallerinin birlikte değerlendirilmesini kolaylaştırır.
Bu nedenle PON metreler; internet servis sağlayıcıları, telekom operatörleri, FTTH kurulum ekipleri, fiber optik bakım personeli, sistem entegratörleri ve fiber altyapı teknisyenleri için önemli saha test ekipmanları arasında yer alır.
PON Şebekesi Nasıl Çalışır? OLT, Splitter ve ONT/ONU Nedir?
KPN-35'in ne ölçtüğünü doğru anlamak için temel PON mimarisini bilmek gerekir. FTTH/FTTx şebekesinde merkezi taraftaki OLT (Optical Line Terminal), pasif optik dağıtım ağı üzerinden bir veya daha fazla kullanıcı tarafındaki ONT/ONU cihazıyla haberleşir.
OLT Nedir?
OLT, PON erişim ağının operatör veya merkez tarafındaki aktif cihazıdır. Abone tarafındaki ONT/ONU cihazlarıyla optik ağ üzerinden iletişim kurar.
ONT ve ONU Nedir?
ONT (Optical Network Terminal) veya ONU (Optical Network Unit), PON şebekesinin kullanıcı tarafındaki aktif optik terminalidir. FTTH internet bağlantılarında aboneye ulaşan optik sinyal bu cihaz tarafından sonlandırılır.
Optik Splitter Ne İşe Yarar?
Pasif optik splitter, OLT'den gelen optik sinyalin birden fazla kullanıcı hattına dağıtılmasını sağlar. Splitter pasif bir bileşendir ancak bölme oranına bağlı olarak optik bütçede önemli bir kayıp oluşturur. Bu nedenle splitter sonrası optik güç seviyelerinin ölçülmesi FTTH saha kontrollerinde önemlidir.
KPN-35 ile 1310, 1490 ve 1550 nm PON Ölçümü
KPN-35, PON şebekesindeki üç temel optik dalga boyunu aynı cihaz üzerinden ölçmeye yönelik geliştirilmiştir. Bu sinyaller aynı fiber altyapısı üzerinde farklı iletişim yönleri veya servisler için kullanılabilir.
| Dalga Boyu | Yön | Temel İşlev | KPN-35 Ölçüm Aralığı |
|---|---|---|---|
| 1310 nm | Upstream | ONT/ONU → OLT yönündeki PON sinyali | -40 ~ +16 dBm |
| 1490 nm | Downstream | OLT → ONT/ONU yönündeki PON veri sinyali | -50 ~ +16 dBm |
| 1550 nm | Downstream | Uygun PON/video servis sinyali | -50 ~ +23 dBm |
1310 nm Upstream Burst Mode Ölçümü Nedir?
PON ağlarında abone tarafındaki ONT/ONU cihazlarının upstream iletimi sürekli tek bir optik sinyal şeklinde gerçekleşmez. Birden fazla ONT aynı PON altyapısını paylaşabildiği için upstream iletişim zamanlanmış burst iletimler şeklinde gerçekleşir.
Bu nedenle sıradan bir optik power meter ile 1310 nm upstream sinyalin değerlendirilmesi PON uygulamasında yeterli olmayabilir. PON Power Meter'ın burst sinyal ölçebilmesi, ONT/ONU tarafından OLT yönüne gönderilen gerçek upstream optik seviyenin kontrol edilmesine yardımcı olur.
Neden önemli? Bir PON bağlantısında yalnızca OLT'den gelen downstream ışığın bulunması, ONT'nin upstream yönünde doğru optik seviyede haberleştiğini tek başına göstermez. 1310 nm burst ölçümü bu nedenle aktif PON saha testinin önemli parçalarından biridir.
KPN-35 Aktif PON Hattını Nasıl Ölçer?
KPN-35'in önemli özelliklerinden biri, PON hattında pass-through / penetration ölçüm mantığıyla kullanılabilmesidir. Cihaz OLT/PON şebekesi ile ONT/ONU arasına seri olarak yerleştirilir. Böylece PON bağlantısı üzerinden geçen farklı dalga boylarındaki optik sinyaller ölçülebilir.
Üretici verisine göre KPN-35'in penetration/pass-through modundaki ekleme kaybı <1,5 dB seviyesindedir.
KPN-35 SC/UPC OLT ve ONT Portları
KPN-35 üzerinde ONT Port ve OLT Port olmak üzere iki optik bağlantı noktası bulunur. FiberOptik.Net tarafından sunulan cihaz SC/UPC arayüz kullanır.
OLT Portu Nereye Bağlanır?
OLT tarafındaki port, PON şebekesi/OLT yönünden gelen fiber bağlantısına yönelik kullanılır. Ölçümden önce cihaz üzerindeki port işaretleri mutlaka kontrol edilmelidir.
ONT Portu Nereye Bağlanır?
ONT portu abone tarafındaki ONT/ONU bağlantısına yönelik kullanılır. Aktif PON ölçümünde cihaz iki taraf arasına seri olarak bağlanır.
SC/UPC ile SC/APC Arasındaki Farka Dikkat
SC/UPC ve SC/APC konnektörler aynı ferrül geometrisine sahip değildir. UPC ferrül yüzeyi düz/ultra fiziksel temas geometrisine sahipken APC ferrül açılı geometridedir. Bu nedenle yalnızca konnektör gövdesinin fiziksel olarak uyuyor görünmesine bakılarak UPC ve APC bağlantılar birbirine doğrudan eşleştirilmemelidir.
Ölçüm öncesi: Kullanılan patch cord, adaptör ve test bağlantılarının SC/UPC arayüzle uyumlu olduğundan emin olun. Kirli veya uyumsuz konnektörler ölçüm sonucunu bozabilir ve optik arayüze zarar verebilir.
KPN-35 Kullanım Kılavuzu - PON Ölçümü Adım Adım Nasıl Yapılır?
Aşağıdaki işlem sırası KPN-35 ile saha ölçümünün temel mantığını açıklar. Gerçek kabul limitleri her zaman kullanılan şebekenin teknik şartnamesine göre değerlendirilmelidir.
- Çalışma alanını kontrol edin. Aktif fiber bağlantısına doğrudan gözle bakmayın.
- Cihazı kontrol edin. Pil durumunun saha ölçümü için yeterli olduğundan emin olun.
- SC/UPC konnektörleri temizleyin. Ölçüm öncesinde test kablosu ve cihaz bağlantılarının temiz olması gerekir.
- Port yönlerini belirleyin. KPN-35 üzerindeki OLT ve ONT port işaretlerini kontrol edin.
- OLT/PON şebeke tarafını bağlayın. Şebeke yönündeki bağlantıyı ilgili OLT tarafına bağlayın.
- ONT/ONU tarafını bağlayın. Abone terminali yönündeki bağlantıyı ilgili ONT tarafına bağlayın.
- KPN-35'i açın. Güç tuşuyla cihazı çalıştırın.
- Optik değerleri gözlemleyin. 1310, 1490 ve 1550 nm ölçümlerini ayrı ayrı kontrol edin.
- Threshold profilini kontrol edin. Projeniz için tanımlanmış eşik değerleri varsa doğru profilin seçili olduğundan emin olun.
- Pass/Warning/Fail sonucunu değerlendirin. Renkli durum göstergesini gerçek dBm ölçüm değerleriyle birlikte yorumlayın.
- Gerekirse ölçümü kaydedin. Saha kabulü veya arıza kaydı için ölçüm sonucunu cihaz hafızasına alın.
- Ölçüm sonrasında portları koruyun. Kullanılmayan optik portların koruyucu kapaklarını kapatın.
KPN-35 Tuşları ve Ekran Fonksiyonları
KPN-35'in kontrol paneli yalnızca ölçüm değerlerini görüntülemek için değil; threshold yönetimi, Pass/Fail değerlendirmesi, kalibrasyon, REF/dB ve veri kaydetme işlemleri için de kullanılır.
| Kontrol | Fonksiyon |
|---|---|
| Power | Cihazı açma / kapatma |
| P/F | Threshold / Pass-Fail değerlendirme ekranına erişim |
| TH | Threshold ayar fonksiyonuna erişim |
| OK | Onay; uzun basıldığında kalibrasyon ekranına erişim |
| REF/dB | Referans / göreli dB ölçüm fonksiyonu |
| Data / Sağ Ok | Ölçüm verisi kaydetme/görüntüleme ve threshold ayarında gezinme |
KPN-35 Threshold Ayarı Nasıl Yapılır?
Threshold, ölçülen optik güç seviyesinin kabul edilebilir, uyarı gerektiren veya başarısız kabul edilen bölgede olup olmadığını değerlendirmek için kullanılan eşik değeridir.
KPN-35 üretici verilerine göre 5 adet threshold profili sunmaktadır. Eşik değerleri yönetim yazılımı üzerinden de ayarlanabilir.
Threshold Menüsüne Nasıl Girilir?
Cihazın kullanım kılavuzuna göre TH tuşuna uzun basılarak threshold ayar sayfasına girilir. Threshold değerleri kullanılan PON şebekesinin teknik kabul kriterlerine göre yapılandırılmalıdır.
Pass, Warning ve Fail Ne Anlama Gelir?
KPN-35 kullanım kılavuzunda P/F fonksiyonu üzerinden sonuçların renkli olarak görüntülendiği belirtilmektedir. Ancak cihazın verdiği Pass veya Fail sonucu yalnızca tanımlanan threshold değerleri kadar doğrudur.
KPN-35 Threshold Değerleri Fabrika Ayarına Nasıl Döndürülür?
Kullanım kılavuzuna göre cihaz kapalı durumdayken önce TH tuşuna, ardından Power tuşuna basılarak değiştirilmiş threshold değerleri temizlenebilir ve orijinal fabrika threshold değerlerine dönülebilir. Bu işlemden önce mevcut özel saha threshold ayarlarının artık gerekli olmadığından emin olunmalıdır.
PON Metre dBm Değeri Nasıl Okunur?
Fiber optik güç ölçümünde dBm, belirli bir ölçüm noktasındaki mutlak optik güç seviyesini ifade eder. 0 dBm, 1 mW optik güce karşılık gelen referans seviyedir. Fiber erişim şebekelerinde alıcı tarafındaki değerlerin negatif dBm olarak görüntülenmesi normaldir.
-10 dBm ile -20 dBm Arasında Hangisi Daha Güçlüdür?
dBm ölçeğinde sıfıra daha yakın değer daha yüksek optik gücü ifade eder. Bu nedenle -10 dBm, -20 dBm'den daha yüksek bir optik güç seviyesidir. Ancak daha yüksek güç her durumda “daha iyi” anlamına gelmez; alıcı cihazın izin verilen çalışma aralığı dikkate alınmalıdır.
dB ile dBm Arasındaki Fark Nedir?
dBm mutlak güç seviyesidir. dB ise iki seviye arasındaki oranı, kazancı veya kaybı ifade eder. Bu nedenle ekranda -20 dBm görülmesi, fiber hattın “20 dB kayıplı” olduğu anlamına gelmez.
KPN-35 REF/dB Fonksiyonu Ne İşe Yarar?
REF/dB fonksiyonu referans bir güç seviyesine göre göreli ölçüm yapılmasına yardımcı olur. Mutlak güç ölçümünde dBm kullanılırken, referans noktaya göre değişim veya kayıp değerlendirmesinde dB gösterimi kullanılabilir.
Referans ölçüm yapılırken kullanılan başlangıç seviyesi, bağlantı yöntemi ve test prosedürü kayıt altına alınmalıdır. Böylece sonraki ölçümlerin aynı referans koşullarıyla karşılaştırılması mümkün olur.
PON Metre Hat Değerleri Kaç Olmalı?
“PON değeri kaç olmalı?”, “GPON sinyal değeri kaç olmalı?” ve “ONT RX değeri kaç olmalı?” fiber saha çalışmalarında en sık sorulan sorular arasındadır. Ancak bütün PON sistemleri için geçerli tek bir evrensel dBm değeri vermek teknik olarak doğru değildir.
Kabul edilebilir optik güç aralığı; kullanılan PON standardına, OLT ve ONT/ONU optik sınıfına, transmitter gücüne, receiver sensitivity değerine, splitter oranına, toplam fiber uzunluğuna, ek ve konnektör kayıplarına ve operatörün teknik şartnamesine bağlıdır.
Doğru yaklaşım: KPN-35 üzerinde ölçülen gerçek 1310, 1490 ve 1550 nm dBm değerlerini kullanılan OLT/ONT optik sınıfının ve projenin kabul limitleriyle karşılaştırın. Threshold profillerini de bu teknik limitlere göre oluşturun.
PON Optical Budget Nedir?
Optical budget (optik güç bütçesi), verici ile alıcı arasında izin verilen toplam optik kayıp kapasitesini ifade eder. Fiber kablo, splitter, füzyon ekleri, mekanik bağlantılar, adaptörler, patch cordlar ve diğer pasif bileşenler toplam optik bütçeyi etkiler.
KPN-35 doğrudan “hangi parça arızalı” sonucunu vermez; fakat belirli bir noktadaki gerçek optik gücü ölçerek optik bütçe analizine veri sağlar. Beklenenden düşük bir değer görüldüğünde güzergâhtaki kayıp kaynakları sistematik biçimde araştırılabilir.
PON Splitter Sonrası Güç Ölçümü Neden Önemlidir?
FTTH şebekelerinde optik splitter bir OLT portunun birden fazla aboneye dağıtılmasını sağlar. Bölme işlemi doğal olarak optik güç kaybı oluşturur. Buna fiber uzunluğu, ek, adaptör ve konnektör kayıpları da eklendiğinde ONT'ye ulaşan güç azalır.
Bu nedenle saha teknisyeni merkezi tarafta yeterli güç bulunduğu halde abone tarafında düşük değer görüyorsa splitter çıkışı, dağıtım fiberi, drop kablo, ek noktaları ve konnektörler gibi hattın farklı bölümlerini kontrol edebilir.
KPN-35 Fiber İnternet Arıza Tespitinde Nasıl Kullanılır?
PON Power Meter özellikle “hat üzerinde ışık var mı?” sorusunun ötesine geçerek gerçek optik güç seviyesinin ölçülmesini sağlar. Bu nedenle FTTH arıza tespitinde önemli bir ilk teşhis aracıdır.
| Saha Durumu | KPN-35 ile Kontrol | Sonraki Kontrol |
|---|---|---|
| ONT bağlantı kurmuyor | Downstream ve upstream optik seviyeler kontrol edilir. | Konnektör, splitter, drop, ekler ve gerekiyorsa OTDR incelenir. |
| Bağlantı kararsız | Optik gücün kabul sınırına yakın olup olmadığı kontrol edilir. | Kirli bağlantı, bükülme ve yüksek kayıp noktaları araştırılır. |
| Splitter sonrası düşük sinyal | Splitter öncesi ve sonrası seviyeler karşılaştırılır. | Splitter, konnektör ve dağıtım fiberi incelenir. |
| Yeni abone aktivasyonu | ONT noktasındaki PON güç seviyeleri ölçülür. | Sonuç proje/operatör kabul kriterleriyle karşılaştırılır. |
PON Sinyali Neden Düşük Çıkar?
KPN-35 üzerinde beklenenden düşük optik güç görülmesi tek başına arızanın nerede olduğunu göstermez. Düşük sinyalin birçok olası nedeni bulunabilir:
- Kirli SC/UPC konnektör yüzeyi
- Hasarlı veya çizilmiş ferrül
- Gevşek adaptör veya bağlantı
- Uygunsuz UPC/APC bağlantısı
- Fiber kabloda aşırı makrobükülme
- Problemli füzyon eki
- Yüksek kayıplı mekanik ek
- Hasarlı drop fiber kablo
- Splitter veya splitter bağlantı problemi
- Beklenenden yüksek toplam ODN kaybı
- Yanlış port veya yanlış güzergâh bağlantısı
- Aktif ekipman tarafındaki optik güç problemi
Sorunun kesin konumu güç ölçümüyle belirlenemiyorsa OTDR gibi mesafe tabanlı fiber analiz ekipmanlarıyla ileri teşhis yapılmalıdır.
KPN-35 Ölçüm Sonuçları Nasıl Kaydedilir?
KPN-35 dahili hafızasında 900 grup ölçüm sonucu saklayabilir. Üreticinin kullanım kılavuzuna göre test ekranında veri kaydetme tuşuna uzun basılarak mevcut ölçüm sonucu kaydedilebilir; kısa basma ile kayıtlı veriler görüntülenebilir.
Bu fonksiyon özellikle çok sayıda ONT aktivasyonu yapan saha ekiplerinde, proje kabul ölçümlerinde ve bakım öncesi/sonrası değerlerin kayıt altında tutulmasında yararlıdır.
Kayıtlı Ölçüm Verileri Nasıl Temizlenir?
Kullanım kılavuzuna göre cihaz kapalı durumdayken sağ ok/veri tuşuna ve ardından Power tuşuna basılarak kayıtlı verilerin temizlenmesi mümkündür. Silme işleminden önce gerekli ölçümlerin yedeklendiğinden emin olunmalıdır.
USB Bağlantısı ve Bilgisayar Kullanımı
KPN-35 standart paketinde USB kablosu bulunur. Üretici KPN-35'in management software üzerinden threshold değerlerinin yapılandırılabildiğini belirtmektedir. Bu özellik saha kabul kriterlerinin cihaz üzerinde profiller halinde yönetilmesini kolaylaştırabilir.
Bilgisayar yazılımı kullanılırken cihazın ilgili yazılım ve sürücü sürümüyle uyumluluğu kontrol edilmelidir.
KPN-35 Manuel Kalibrasyon Nasıl Yapılır?
KPN-35 manuel kalibrasyon fonksiyonuna sahiptir. Kullanım kılavuzuna göre OK tuşuna uzun basılarak kalibrasyon sayfasına girilir. Kalibrasyon işlemi tamamlandıktan sonra OK tuşuyla değer kaydedilir.
Önemli: Kalibrasyon bir “ölçümü daha iyi gösterme” ayarı değildir. Referans ekipman veya doğrulanmış kalibrasyon prosedürü olmadan kalibrasyon değerlerinin değiştirilmesi ölçümlerin doğruluğunu bozabilir.
Doğru PON Ölçümü İçin Fiber Konnektör Temizliği
Optik güç ölçümünde cihaz kadar bağlantı yüzeylerinin durumu da önemlidir. Toz, yağ, kir veya ferrül yüzeyindeki kalıntılar ek kayıp ve yansımaya neden olarak gerçek hat performansından farklı ölçüm sonuçları oluşturabilir.
Bu nedenle ölçümden önce SC/UPC konnektörlerin uygun fiber optik temizleme ekipmanıyla temizlenmesi, mümkünse fiber mikroskobu/inspection probe ile kontrol edilmesi ve ardından bağlantının yapılması profesyonel saha uygulamalarında tercih edilmelidir.
KPN-35 Kullanırken Dikkat Edilmesi Gerekenler
- Aktif fiber veya optik porta doğrudan gözle bakmayın.
- SC/UPC optik portları kir, toz ve darbelerden koruyun.
- Kullanılmayan portların koruyucu kapaklarını kapalı tutun.
- UPC ve APC ferrül tiplerini doğrudan birbirine eşleştirmeyin.
- Ölçüm öncesinde konnektör yüzeylerini temizleyin.
- Cihazı yüksek sıcaklık, yoğun nem ve üreticinin belirttiği çalışma koşulları dışındaki ortamlarda kullanmayın.
- Cihazı düşürme, ezme ve güçlü fiziksel darbelerden koruyun.
- Kalibrasyon ayarlarını doğrulanmış referans olmadan değiştirmeyin.
- Threshold değerlerini gerçek proje kabul limitlerine göre ayarlayın.
- Cihaz gövdesini yetkisiz şekilde sökmeyin.
PON Metre, Fiber Optik Power Meter ve OTDR Arasındaki Fark Nedir?
| Cihaz | Temel Ölçüm | PON Kullanımı | Arıza Mesafesi |
|---|---|---|---|
| PON Power Meter | PON dalga boylarında optik güç | Çok uygun; upstream/downstream PON ölçümü | Hayır |
| Optical Power Meter | Genel optik güç | Genel güç/kayıp testi; PON'a özgü değildir | Hayır |
| OTDR | Fiber olayları ve mesafe analizi | PON/FTTH arıza ve hat karakterizasyonunda kullanılır | Evet |
Ne Zaman PON Metre Kullanılmalı?
OLT ile ONT/ONU arasındaki gerçek PON optik güç seviyelerini, upstream ve downstream yönlerini veya servis dalga boylarını kontrol etmek istediğinizde PON Power Meter uygun cihazdır.
Ne Zaman OTDR Kullanılmalı?
Fiberin hangi mesafesinde kırık, yüksek kayıplı ek, yansımalı konnektör veya başka bir olay bulunduğunu belirlemek gerektiğinde OTDR kullanılır. PON metre ile OTDR birbirinin alternatifi değil, farklı ölçüm amaçlarına hizmet eden tamamlayıcı saha cihazlarıdır.
KPN-35 PON Power Meter Nerelerde Kullanılır?
- FTTH fiber internet kurulumlarında
- FTTx erişim şebekelerinde
- GPON saha ölçümlerinde
- EPON saha uygulamalarında
- OLT ve ONT/ONU arasındaki optik güç kontrolünde
- Yeni abone aktivasyonunda
- ONT kurulum ve devreye alma çalışmalarında
- Splitter çıkışlarının kontrolünde
- Drop fiber hattının servis öncesi kontrolünde
- Fiber internet arıza tespitinde
- Düşük optik sinyal araştırmasında
- PON hat bakımında
- Operatör ve ISP saha operasyonlarında
- Fiber şebeke kabul testlerinde
- Bakım öncesi ve sonrası güç karşılaştırmasında
KPN-35 Kimler İçin Uygundur?
KPN-35 özellikle internet servis sağlayıcıları (ISP), telekom saha ekipleri, fiber optik teknisyenleri, FTTH kurulum ekipleri, network altyapı firmaları, sistem entegratörleri, bakım ekipleri ve PON şebekesi işleten kuruluşlar için uygundur.
KPN-35 PON Power Meter Teknik Özellikleri
| Model | KPN-35 |
| Cihaz Tipi | PON Optical Power Meter / PON Power Meter |
| Dedektör | InGaAs |
| Ölçüm Dalga Boyları | 1310 / 1490 / 1550 nm |
| 1310 nm Ölçüm Aralığı | -40 ~ +16 dBm |
| 1490 nm Ölçüm Aralığı | -50 ~ +16 dBm |
| 1550 nm Ölçüm Aralığı | -50 ~ +23 dBm |
| 1310 nm Optik Bant | 1260 ~ 1360 nm |
| 1490 nm Optik Bant | 1480 ~ 1500 nm |
| 1550 nm Optik Bant | 1539 ~ 1565 nm |
| Linearity | ±0.2 dB @ 1550 nm > -40 dBm |
| Ekran Çözünürlüğü | 0.01 dB |
| Pass-through Ekleme Kaybı | < 1.5 dB |
| Optik Arayüz | SC/UPC |
| Optik Portlar | OLT / ONT |
| Threshold | 5 profil |
| Durum Değerlendirme | Pass / Warning / Fail |
| Kalibrasyon Dalga Boyları | 1310 / 1490 / 1550 nm |
| Kalibrasyon | Manuel |
| Veri Hafızası | 900 grup |
| Bilgisayar Bağlantısı | USB |
| Otomatik Kapanma | Var, iptal edilebilir |
| Güç Kaynağı | 3 × AA pil |
| Çalışma Sıcaklığı | -10°C ~ +50°C |
| Bağıl Nem | 0% ~ 95% RH |
KPN-35 Standart Paket İçeriği
- KPN-35 PON Optical Power Meter ana cihaz
- USB kablosu
- Kullanım / hızlı başlangıç dokümanı
- Üretici paket içeriğine göre garanti dokümanı
- Koruyucu taşıma ambalajı
KPN-35 PON Power Meter Kullanım ve Ürün Videosu
KPN-35'in fiziksel yapısını, PON ölçüm fonksiyonlarını ve saha kullanımını daha yakından incelemek için KomShine Technology tarafından yayımlanan KPN-35 PON Power Meter videosunu izleyebilirsiniz.
PON Metre, PON Power Meter ve KPN-35 Hakkında Sıkça Sorulan Sorular
KPN-35 kullanımı, PON ölçümü, GPON/FTTH hatları, SC/UPC bağlantısı, OLT-ONT ölçümü, dBm değerleri ve fiber optik arıza tespiti hakkında sık sorulan teknik sorular.
PON metre nedir?
PON metre, Passive Optical Network altyapılarında upstream ve downstream optik sinyal seviyelerini ölçmek için kullanılan özel bir fiber optik güç ölçüm cihazıdır.
PON Meter ve PON Power Meter aynı cihaz mı?
PON Meter, PON Power Meter ve PON Optical Power Meter ifadeleri aynı cihaz sınıfını tanımlamak için yaygın olarak kullanılabilir.
KPN-35 hangi dalga boylarını ölçer?
KPN-35 1310 nm, 1490 nm ve 1550 nm PON sinyallerinin optik güç seviyelerini ölçmek için tasarlanmıştır.
1310 nm PON sinyali nedir?
Klasik PON mimarisinde 1310 nm ONT/ONU'dan OLT yönüne giden upstream optik sinyal için kullanılır. KPN-35 upstream burst ölçümüne yönelik PON power meter yapısına sahiptir.
1490 nm ne için kullanılır?
1490 nm klasik PON mimarisinde OLT'den ONT/ONU yönüne giden downstream veri sinyali için kullanılır.
1550 nm ne için kullanılır?
1550 nm uygun PON mimarilerinde downstream video/RF overlay gibi servisler için kullanılabilen optik dalga boyudur.
KPN-35 girişleri SC/UPC mi?
Evet. FiberOptik.Net tarafından sunulan KPN-35 konfigürasyonunda OLT ve ONT optik bağlantıları SC/UPC tipindedir.
KPN-35 aktif PON hattında kullanılabilir mi?
KPN-35 PON şebekesinde OLT ve ONT/ONU arasına pass-through biçimde bağlanarak PON optik güç seviyelerinin ölçülmesine yönelik tasarlanmıştır.
PON metre OLT ve ONT arasına nasıl bağlanır?
Şebeke/OLT yönü KPN-35'in ilgili OLT tarafına, ONT/ONU yönü ise cihazın ONT tarafına bağlanır. Bağlantıdan önce port işaretleri ve konnektör tipi kontrol edilmelidir.
PON metre hat değeri kaç olmalı?
Bütün PON sistemleri için tek bir doğru dBm değeri yoktur. Kabul aralığı OLT/ONT optik sınıfına, splitter yapısına, optical budget'a ve operatör veya proje şartnamesine göre belirlenmelidir.
dBm ne demektir?
dBm, ölçüm noktasındaki mutlak optik güç seviyesini ifade eden logaritmik güç birimidir.
dB ile dBm arasındaki fark nedir?
dBm mutlak güç seviyesini, dB ise iki değer arasındaki göreli farkı veya kaybı ifade eder.
PON metre ile normal fiber power meter arasındaki fark nedir?
Standart optical power meter genel optik güç ölçümü yapar. PON power meter ise PON'a özgü farklı upstream/downstream dalga boylarını ayırarak ve uygun modellerde 1310 nm burst sinyali ölçerek aktif PON saha testine yönelik çalışır.
PON metre ile OTDR aynı cihaz mı?
Hayır. PON metre optik güç seviyesini ölçer. OTDR ise fiber hattındaki olayları ve arızaları mesafeye göre analiz etmek için kullanılır.
KPN-35 ölçüm kaydı yapabilir mi?
Evet. Üretici teknik verisine göre KPN-35 900 grup ölçüm verisini dahili hafızasında saklayabilir.
KPN-35 threshold ayarı yapılabilir mi?
Evet. KPN-35 beş threshold profili sunar ve üreticiye göre threshold değerleri management software üzerinden de yapılandırılabilir.
