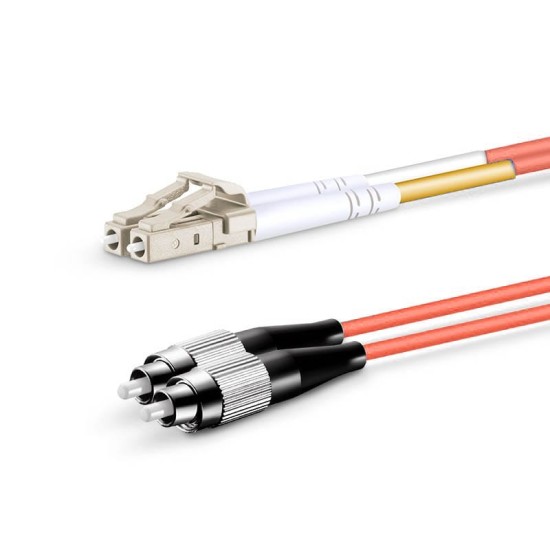

LC UPC - FC UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm

LC UPC - FC UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm, bina içi Multi Mode ağ altyapılarında LC portlu aktif ekipmanlar ile FC portlu ölçüm, test veya sabit bağlantı noktaları arasında bağlantı kurmak için kullanılan OM1 sınıfı bir fiber patch kablodur. 62.5/125 µm çekirdek yapısına sahip OM1 fiber, özellikle mevcut iç ortam kablolama sistemleriyle uyumlu çalışacak şekilde konumlandırılır. Duplex tasarım, veri iletiminde gönderim ve alım sinyallerinin ayrı fiberler üzerinden taşınmasını sağlarken LSZH kılıf kapalı alan kurulumlarında güvenlik beklentilerini karşılar.

OM1 Multi Mode fiberin sabit bağlantılardaki rolü

OM1 fiber, geniş çekirdek çapı sayesinde eski nesil Multi Mode altyapıların devamlılığını sağlamak amacıyla tercih edilir. İç ortam uygulamalarında, özellikle kısa mesafeli bağlantılarda stabil bir iletim davranışı sunar. Bu patch cord, OM1 altyapının öngördüğü optik karakteristiği bağlantı seviyesinde korumayı hedefler.

62.5/125 µm yapının ölçüm senaryolarına etkisi

OM1 fiberin çekirdek ölçüsü, ışığın fiber içinde farklı modlar halinde yayılmasına imkân tanır. Bu yapı, ölçüm ve test ekipmanlarının kullanıldığı bağlantılarda sinyal davranışının öngörülebilir olmasına katkı sağlar.

LC – FC konnektör kombinasyonu hangi ihtiyacı karşılar?

LC konnektör, aktif cihaz tarafında kompakt yapısıyla yer tasarrufu sağlarken FC konnektör, vidalı bağlantı mekanizması sayesinde sabit ve titreşime dayanıklı bir bağlantı sunar. LC–FC patch cord, bu iki farklı konnektör tipini doğrudan birleştirerek adaptör veya ek dönüştürücü ihtiyacını ortadan kaldırır.

UPC parlatma ve mekanik stabilite

UPC yüzey parlatması, Multi Mode bağlantılarda yaygın olarak kullanılan standart bir temas tipidir. FC konnektörün vidalı yapısı, UPC yüzeyin adaptör içinde sabit kalmasına yardımcı olur ve bağlantı sırasında oluşabilecek mikroskobik hareketleri sınırlar.

Duplex yapı ile Tx/Rx ayrımı

Duplex patch cord, gönderim ve alım sinyallerini iki ayrı fiber üzerinden taşır. Bu yapı, Multi Mode transceiver’ların doğal çalışma prensibiyle uyumludur ve bağlantı planlamasında sinyal yönlerinin net şekilde ayrılmasını sağlar.

Optik performansı etkileyen saha faktörleri

OM1 patch cord’un sahadaki performansı, konektör yüzey temizliği ve doğru adaptör kullanımıyla doğrudan ilişkilidir. FC konnektörün vidalı yapısı sayesinde bağlantı noktası sabitlenir; bu da insertion loss değerlerinin kurulum sonrası daha tutarlı kalmasına katkı sağlar.

Kurulum ve devreye alma sırasında kontrol noktaları

Bağlantı tamamlandıktan sonra, FC konnektörün tam sıkıldığından ve LC konnektörün mandalının doğru konumda olduğundan emin olunmalıdır. Ölçüm yapılacaksa, test ekipmanının Multi Mode OM1 ile uyumlu olması önemlidir.

LSZH 2mm dış kılıfın iç ortam avantajları

2mm dış çapa sahip kablo, pano ve rack içlerinde düzenli kablo yönlendirmesine imkân tanır. LSZH kılıf ise yangın güvenliği beklentilerinin bulunduğu iç ortam projelerinde tercih edilen bir yapı sunar. Bu özellikler, teknik odalar ve veri merkezi içi alanlarda güvenli bir kurulum hedefleyen projeler için önemlidir.

Pratik kurulum önerileri

• FC konnektör vidalanırken aşırı sıkmadan kaçınılmalıdır.
• LC uçlar takılmadan önce ferül yüzeyleri temizlenmelidir.
• Kablo, minimum bükülme yarıçapına uygun şekilde yönlendirilmelidir.

Teknik özet

• Fiber tipi: Multi Mode
• Fiber standardı: OM1 (62.5/125 µm)
• Konnektörler: LC UPC – FC UPC
• Yapı: Duplex
• Kablo çapı: 2mm
• Kılıf: LSZH (iç ortam)
