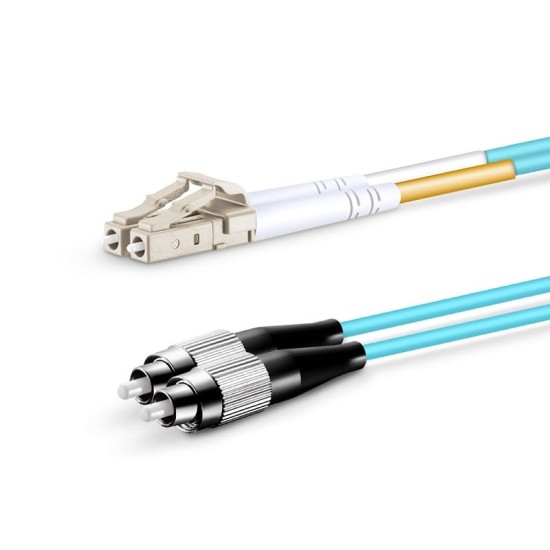

LC UPC - FC UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm

LC UPC - FC UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm, LC portlu aktif cihazlar ile vidalı FC portlu modüller veya panolar arasında OM3 multimode altyapıda bağlantı kurmak için kullanılan, hibrit konnektör yapısına sahip bir duplex fiber patch kablodur. LC tarafı yüksek port yoğunluğu ve kolay tak-çıkar imkânı sağlarken, FC tarafı vidalı yapısıyla uzun süre sabit kalması istenen bağlantılarda mekanik güvenilirlik sağlar. OM3 fiber çekirdeği, veri merkezi ve laboratuvar ortamlarında ihtiyaç duyulan bant genişliğini destekler.

LC – FC geçişinin kullanıldığı senaryolar

Bazı optik modüller ve test sistemleri hâlâ FC portlarla gelirken, ağ ekipmanlarının önemli bir kısmı LC arayüzlü SFP/SFP+ modüller üzerinden hizmet verir. LC UPC - FC UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm, bu iki farklı cihaz tipini ek dönüştürücü kaset kullanmadan aynı OM3 multimode altyapı üzerinde bir araya getirir. Böylece, hem port sayısı hem de optik ek kayıplar daha iyi kontrol edilir.

LC ucun cihaz tarafındaki pratikliği

LC konnektör, kompakt yapısı ve latch mekanizması sayesinde cihaz ön yüzünde çalışmayı kolaylaştırır. Özellikle bakım sırasında port değişimi yapılırken, tek elle bile pratik tak-çıkar imkânı sunar. LC – FC OM3 patch cord ile LC tarafında operasyona uygun bu esneklik korunurken, kablonun diğer ucu FC portlu modüllere güvenli şekilde sabitlenebilir.

FC ucun vidalı yapısı ve stabilitesi

FC konnektör adaptöre vidalanarak sabitlenir ve bu sayede kabloya istemeden temas edilse bile bağlantının gevşemesi zorlaşır. Test düzeneklerinde, DWDM/CWDM modüllerinde veya optik laboratuvarlarda portların uzun süre değiştirilmeden kalması istenir. LC – FC OM3 patch cord, bu ortamlarda hem stabil mekanik temas hem de OM3 performansı sağlar.

OM3 multimode fiber ile yüksek bant genişliği

OM3 fiber, 50/125 µm çekirdek/kaplama yapısıyla 850 nm dalga boyundaki lazer kaynaklı iletim için optimize edilmiştir. Kısa ve orta mesafelerde 10G ve üstü hızları destekleyen bant genişliği değerleri sunar. LC UPC - FC UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm kullanıldığında, cihaz ve modül arası bağlantı bu performans seviyesini sahaya taşır.

Duplex yapı ile net yön ayrımı

Duplex kablo, iki lif üzerinden Tx ve Rx kanallarını ayrı ayrı taşır. LC ve FC tarafında net etiketleme yapıldığında, hangi lifin gönderme, hangisinin alma yönünde olduğu kolayca takip edilir. Özellikle test senaryolarında, güç ölçümleri ve OTDR uygulamalarında bu netlik hataların önüne geçer.

LSZH 2mm kablonun iç ortam avantajları

2mm dış çapa sahip LSZH patch cord, kabin içi kablo kanallarında fazla yer kaplamadan düzenli bir yerleşim sağlar. LSZH dış kılıf, olası yangın durumunda düşük duman ve halojen içermeyen yapısıyla kapalı hacimlerdeki riskleri azaltmaya yardımcı olur. Bu yüzden veri merkezlerinde ve laboratuvar ortamlarında bu tür kablolar tercih edilir.

Kurulum ve bakım önerileri

• FC ucu adaptöre vidalanırken aşırı sıkma yapılmamalı, yalnızca gerekli tork uygulanmalıdır.
• LC ve FC ferüller her bağlantı öncesinde temizlenerek optik kayıplar kontrol altında tutulmalıdır.
• Kablo, minimum bükülme yarıçapı ve çekme limitlerine uygun şekilde güzergâhlandırılmalıdır.

Teknik özet

• Fiber tipi: OM3 multimode
• Fiber yapısı: 50/125 µm, lazer optimize
• Konnektörler: LC UPC – FC UPC
• Düzen: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç mekân
