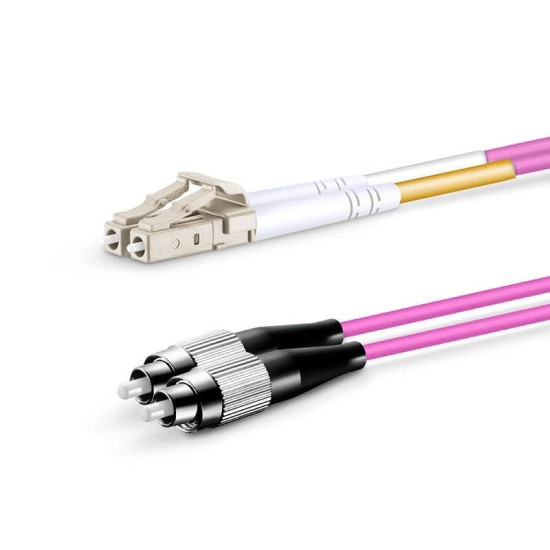

LC UPC - FC UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm

LC UPC - FC UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm, LC portlu switch ve sunucular ile vidalı FC portlu optik modüller, test cihazları veya depolama ekipmanları arasında OM4 multimode altyapıda bağlantı kurmak için kullanılan, laboratuvar ve veri merkezi odaklı bir duplex fiber patch kablodur. LC tarafı yüksek port yoğunluğu ve kabin içi esneklik sunarken, FC tarafındaki vidalı yapı uzun süre sabit kalması gereken bağlantılarda mekanik kararlılık sağlar.

LC – FC OM4 kablonun kullanım motivasyonu

Bazı ağ topolojilerinde, sunucu veya erişim katmanındaki cihazlar LC arayüzlü modüllerle çalışırken, omurga modülleri, test sistemleri veya belirli depolama çözümleri FC portlarla donatılmıştır. LC UPC - FC UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm, bu farklı konektör standartlarını ekstra adaptör kullanmadan tek kablo üzerinde buluşturarak tasarımın sade ve yönetilebilir kalmasını sağlar.

OM4 multimode fiber ile yüksek bant genişliği

OM4 50/125 µm fiber, özellikle 850 nm VCSEL tabanlı 10G, 40G ve uygun koşullarda 100G bağlantılar için artırılmış modal bant genişliği değerleri sunar. LC – FC OM4 patch cord kullanıldığında, kısa mesafeli cihaz–modül veya cihaz–test sistemi bağlantıları, üretim ağında kullanılan hızlarla uyumlu olacak şekilde kurgulanabilir. Bu, test ve canlı ortamlar arasında performans farkını azaltır.

Duplex yapı ve test senaryolarındaki avantajlar

Duplex tasarım, gönderme ve alma liflerini net şekilde ayırarak hem üretim trafiğinde hem de laboratuvar testlerinde devre başına tek kabloyla tam çift yönlü iletişim sunar. LC ve FC uçlarda yapılacak doğru etiketleme, güç ölçümleri, BER testleri veya protokol analizleri sırasında hangi lifin hangi yönü taşıdığını sahada hızla görmeyi sağlar.

LSZH 2mm kablo ile düzenli kablo yönetimi

2mm dış çapa sahip LSZH patch cord, yoğun portlu cihaz ön yüzlerinde ve kablo kanallarında gereksiz kalınlık oluşturmadan çok sayıda lifin aynı kabin içerisinde taşınmasına imkân verir. LSZH dış kılıf, düşük duman ve halojensiz yapısıyla yangın anında oluşabilecek riskleri azaltmaya yardımcı olur; bu nedenle veri merkezleri ve laboratuvar ortamlarında yaygın olarak tercih edilir.

Tipik kullanım alanları

• LC portlu erişim veya dağıtım switch’lerinden FC portlu omurga modüllerine OM4 uplink bağlantıları
• LC arayüzlü cihazlar ile FC portlu test ve ölçüm ekipmanları arasında kısa mesafeli link’ler
• Depolama ağlarında belirli FC portlu cihazlarla geçici veya kalıcı bağlantılar

Kurulumda dikkat edilmesi gerekenler

LC ve FC ferüllerin temizlenmesi, OM4 seviyesindeki zayıflama hedeflerini yakalamak için temel şarttır. FC konnektör adaptöre vidalanırken aşırı sıkma kuvvetinden kaçınılmalı, kablo rotası minimum bükülme yarıçapına uyacak şekilde planlanmalı ve çekme limitleri aşılmamalıdır. Bu adımlar, hem optik performans hem de mekanik ömür açısından kritiktir.

Teknik özet

• Fiber tipi: OM4 multimode, 50/125 µm
• Konnektörler: LC UPC – FC UPC
• Topoloji: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
