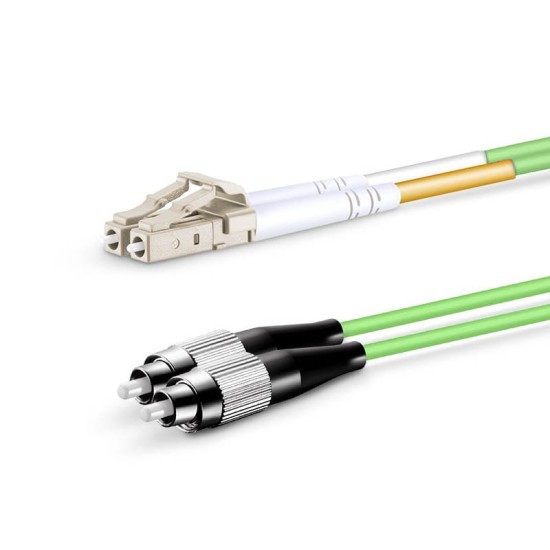

LC UPC - FC UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm

LC UPC - FC UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm, LC portlu switch veya sunucular ile vidalı FC portlu optik modüller, test sistemleri ya da özel amaçlı ekipmanlar arasında OM5 wideband multimode altyapıda bağlantı kurmak için kullanılan hibrit bir duplex patch kablodur. LC tarafı yüksek port yoğunluğuna sahip cihazlara uyum sağlarken, FC tarafındaki vidalı yapı laboratuvar ve omurga ortamlarında bağlantının stabil kalmasına yardımcı olur.

LC – FC OM5 kablonun kullanım motivasyonu

Bazı tasarımlarda, üretim ağı LC portlu modüller üzerinden çalışırken, test, izleme veya DWDM/CWDM kartları FC arayüzüne sahip olabilir. LC UPC - FC UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm, bu iki yapı arasında OM5 bant genişliğini koruyarak, aynı fiber düzlemi üzerinde hem canlı trafiği hem de test bağlantılarını yönetmeyi mümkün kılar.

OM5 wideband multimode fiber ile test ve üretim uyumu

OM5 fiber, 850–953 nm aralığında birden fazla dalga boyu taşıyarak SWDM tabanlı 40G ve 100G gibi yüksek hızlı servisleri kısa mesafede destekleyebilir. LC – FC OM5 patch cord kullanıldığında, üretim ağındaki optik koşullara benzer bir ortam laboratuvar veya test sistemlerinde de oluşturulabilir; böylece ölçüm sonuçları canlı sahaya daha doğru yansır.

Duplex yapı ve ölçüm doğruluğu

Duplex konfigürasyon, her kablo içinde iki ayrı fiber üzerinden Tx ve Rx yönlerinin ayrılmasını sağlar. LC ve FC uçlar üzerinde yapılacak net etiketleme, güç ölçümleri, BER analizleri ve hata ayıklama süreçlerinde hangi lifin hangi yönü taşıdığını hızlıca anlamayı kolaylaştırır. Bu da test tekrarlarının sayısını ve sürelerini azaltabilir.

LSZH 2mm kablo ve kabin düzeni

2mm dış çapa sahip LSZH patch cord, test dolapları ve omurga kabinlerinde çok sayıda LC ve FC tabanlı bağlantının aynı alanda toplanmasına olanak tanır. LSZH dış kılıf, düşük duman ve halojensiz yapısıyla yangın güvenliği açısından beklentileri karşılamaya yardımcı olur; bu da kapalı laboratuvar hacimlerinde ve veri merkezlerinde önemli bir seçim kriteridir.

Örnek kullanım senaryoları

• LC portlu çekirdek switch’lerden FC portlu DWDM/CWDM kartlarına OM5 patch bağlantıları
• LC arayüzlü üretim trafiğinin FC portlu test cihazlarına taşındığı ölçüm hatları
• Yüksek hızlı deneme devrelerinde LC ve FC tabanlı ekipmanlar arasında geçici bağlantılar

Kurulumda dikkat edilecek noktalar

LC ve FC ferüllerin temizlenmesi, OM5 kablo üzerinde hedeflenen düşük ek kayıp değerleri için kritik öneme sahiptir. FC konnektör adaptöre vidalanırken gereğinden fazla sıkılmamalı, kablo güzergâhı minimum bükülme yarıçapını ihlal etmeyecek şekilde planlanmalı ve çekme limitlerine dikkat edilmelidir. Bu adımlar, hem optik performansı hem de mekanik dayanımı olumlu yönde etkiler.

Teknik özet

• Fiber tipi: OM5 wideband multimode
• Fiber yapısı: 50/125 µm
• Konnektörler: LC UPC – FC UPC
• Yapı: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
