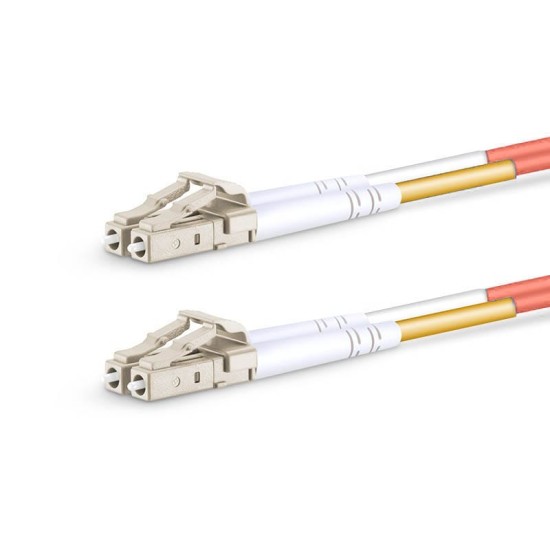

LC UPC - LC UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm

LC UPC - LC UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm, veri merkezi ve bina içi kablolamada LC portlu cihazlar arasında kısa mesafeli Multi Mode bağlantı kurmak için kullanılan, OM1 sınıfında (62.5/125 µm) duplex fiber patch kablodur. İki ucu da LC UPC olduğu için SFP/SFP+ modüller, switch’ler ve patch panel kasetleri gibi yüksek port yoğunluklu alanlarda yer kazanmanıza yardımcı olur; LSZH kılıf ise iç ortam tesisatlarında düşük duman ihtiyacı olan projeler için tercih edilir.

OM1 Multi Mode fiber neyi ifade eder?

OM1, kısa mesafe omurga ve yatay kablolama senaryolarında sık görülen “graded-index” Multi Mode fiber sınıfıdır. 62.5/125 µm çekirdek/kaplama ölçüsüyle LED veya VCSEL tabanlı optiklerle çalışır ve özellikle iç ortam altyapılarında ekonomik bir çözüm olarak konumlanır. OM1’in temel mantığı, kısa erişimde yüksek hız ihtiyacını pratik bir maliyetle karşılamaktır.

Çekirdek ölçüsü ve uyumluluk notu

OM1’in 62.5 µm çekirdeği, OM2/OM3/OM4/OM5’in 50 µm çekirdeğinden farklıdır. Bu nedenle sahada karışık bağlantı planlanıyorsa, hat genelinde aynı sınıfın korunması genellikle daha sağlıklı sonuç verir.

LC UPC – LC UPC uç seçimi hangi senaryolarda avantaj sağlar?

LC konnektör, küçük form faktörü sayesinde port sayısının yüksek olduğu panolarda kablo yönetimini kolaylaştırır. LC–LC yapısı, LC portlu iki uç ekipmanı doğrudan bağlamayı mümkün kılar; araya dönüştürücü koyma ihtiyacını azaltır. UPC parlatma ise Multi Mode bağlantılarda standart ve yaygın bir yüzey tipidir.

Duplex yapı ile Tx/Rx ayrımı

Duplex patch cord, aynı kablo üzerinde iki fiber taşır: biri gönderim (Tx), diğeri alım (Rx) içindir. Bu, transceiver’ların doğal çalışma düzenine uygundur ve bağlantı çizelgesini daha okunur hale getirir.

Optik performansı etkileyen pratik detaylar

E-ticaret tarafında çoğu kullanıcı “çalışır mı?” sorusunu sorar; gerçek performans ise genellikle üç noktada belirlenir: uç temizliği, adaptör/port kalitesi ve doğru bükülme yönetimi. Patch cord fabrikada sonlandırılır; ancak kurulum sırasında LC ferül yüzeyi kirlenirse ek kayıp artabilir. Bu yüzden montaj öncesi temizlik, Multi Mode hatlarda da ihmal edilmemelidir.

İnsertion loss ve return loss kavramını nasıl düşünmeli?

Kısa mesafede dahi her bağlantı noktası küçük bir ek kayıp (insertion loss) getirir. Return loss (geri yansıma) ise özellikle bağlantı yüzey kalitesi ve parlatma ile ilişkilidir; UPC arayüz, Multi Mode’da standart bir yaklaşım sunar. Proje devreye alma sırasında ölçüm yapılacaksa, aynı kablo tipinde tutarlı sonuç almak için uçların temizliği kritik rol oynar.

İç ortam için LSZH 2mm kablo yapısı

2mm dış çap, rack içi kablo yönetiminde demetlemeyi kolaylaştırır ve panoda gereksiz hacim oluşturmaz. LSZH kılıf ise iç ortam kablolamada yangın anında düşük duman yaklaşımının beklendiği kurulumlarda tercih edilir. Bu kombinasyon, özellikle ofis katları, teknik odalar ve veri merkezi içi patch alanlarında sık kullanılır.

Kurulumda hızlı kontrol listesi

• LC konektörün “tam oturma” hissi kontrol edilmeli, yarım takılı bırakılmamalıdır.
• Patch panel arkasında keskin dönüşlerden kaçınılmalı, kablo güzergâhı planlanmalıdır.
• Uç yüzey temizliği yapılmadan bağlantı kapatılmamalıdır.

Teknik özet

• Fiber sınıfı: OM1 Multi Mode (62.5/125 µm)
• Konnektörler: LC UPC – LC UPC
• Yapı: Duplex
• Kablo çapı: 2mm
• Kılıf: LSZH (iç ortam odaklı)
