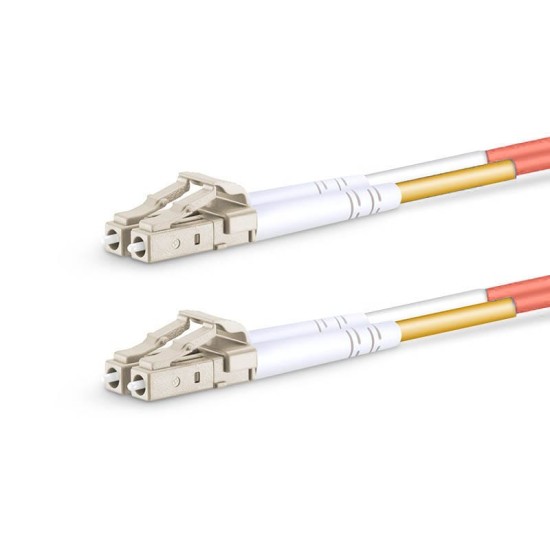

LC UPC - LC UPC - OM2 Fiber Optik Patch Cord Duplex LSZH 2mm

LC UPC - LC UPC - OM2 Fiber Optik Patch Cord Duplex LSZH 2mm, kısa mesafede daha kontrollü sinyal davranışı hedeflenen Multi Mode OM2 altyapılarda, LC portlu cihazlar arasında doğrudan ve düzenli bir bağlantı oluşturmak amacıyla tercih edilir. Her iki ucunda da LC konnektör bulunması, özellikle yüksek port yoğunluğuna sahip switch ve panel sistemlerinde alan verimliliğini koruyarak bağlantıların net biçimde yönetilmesine imkân tanır. Duplex yapı, veri akışının iki yönlü olarak ayrı fiberler üzerinden ilerlemesini sağlar.

OM2 fiberin bağlantı karakteristiği

OM2 Multi Mode fiber, 50/125 µm çekirdek yapısıyla OM1’e kıyasla daha dar bir ışık yayılım profiline sahiptir. Bu özellik, kısa mesafeli bağlantılarda modal dağılımın daha kontrollü gerçekleşmesini sağlar. OM2, özellikle 1G ve belirli 10G uygulamalarda öngörülebilir bir performans davranışı sunmak üzere konumlandırılmıştır.

50/125 µm çekirdeğin pratik sonucu

50 mikron çekirdek, ışığın fiber içinde daha sınırlı modlarda ilerlemesine neden olur. Bu durum, bağlantı noktalarında sinyal yayılımının daha düzenli olmasına katkı sağlar ve OM1 altyapıya kıyasla ölçüm sonuçlarının daha tutarlı okunmasına yardımcı olur.

LC–LC konnektör yapısının sistem tasarımına etkisi

LC konnektör, kompakt formu sayesinde yüksek port yoğunluğu gerektiren cihazlarda tercih edilir. LC–LC patch cord kullanımı, hem cihaz hem de panel tarafında aynı fiziksel standardın korunmasını sağlar. Bu yaklaşım, bağlantı düzeninin sade kalmasına ve bakım süreçlerinin daha hızlı yürütülmesine katkı sunar.

UPC yüzeyin temas profili

UPC parlatmalı LC ferüller, Multi Mode bağlantılarda yaygın olarak kullanılan düz temas yüzeyi sunar. Bu yüzey, adaptör içinde merkezlenmiş bir temas oluşturarak bağlantı sırasında oluşabilecek yüzey kaynaklı kayıpların sınırlandırılmasına yardımcı olur.

Duplex yapı ile yönlü sinyal ayrımı

Duplex tasarım, iletim (Tx) ve alım (Rx) sinyallerinin fiziksel olarak iki ayrı fiber üzerinden taşınmasını sağlar. Bu yapı, Multi Mode transceiver’ların çalışma prensibiyle uyumludur ve bağlantı planlamasında sinyal yönlerinin net biçimde izlenmesine olanak tanır.

LSZH 2mm kablo yapısının tercih edilme nedeni

2mm dış çapa sahip kablo, rack ve pano içlerinde daha düzenli bir kablo yerleşimi sunar. LSZH kılıf, yangın anında yoğun duman ve zararlı gaz oluşumunu sınırlamayı hedefleyen kapalı alan standartlarına uygun bir yapı sağlar. Bu özellik, ofis binaları ve teknik odalar gibi insan trafiğinin bulunduğu alanlarda önem taşır.

Kullanım sırasında dikkat edilmesi gereken noktalar

• LC konnektörler adaptöre yerleştirilirken zorlanmamalıdır.
• Kablo, minimum bükülme yarıçapına uygun şekilde yönlendirilmelidir.
• Bağlantıdan önce ferül yüzeylerinin temizliği kontrol edilmelidir.

Teknik özet

• Fiber tipi: Multi Mode
• Fiber standardı: OM2 (50/125 µm)
• Konnektörler: LC UPC – LC UPC
• Yapı: Duplex
• Kablo çapı: 2mm
• Kılıf: LSZH
