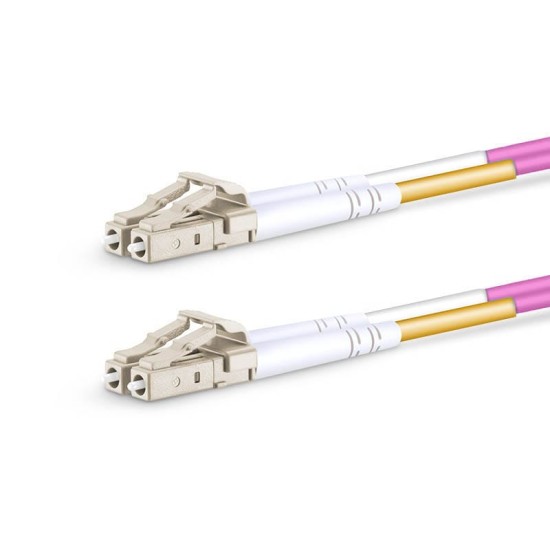

LC UPC - LC UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm

LC UPC - LC UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm, her iki ucunda LC portlu aktif cihazlar bulunan modern veri merkezi ve kurumsal ağlarda, OM4 multimode altyapı üzerinden yüksek hızlı duplex bağlantı kurmak için kullanılan, port yoğunluğunu artırmaya yönelik kompakt bir patch kablodur. 50/125 µm OM4 fiber çekirdeği, 10G, 40G ve hatta uygun topolojiyle 100G’e kadar uzanan uygulamalarda kısa ve orta mesafeli linklerin kararlı şekilde çalışmasına zemin hazırlar.

OM4 LC – LC patch cord’un veri merkezindeki rolü

Güncel sunucu ve switch platformlarının büyük bölümü, SFP/SFP+, QSFP breakout veya benzeri optik modüllerle LC arayüz üzerinden servis verir. LC UPC - LC UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm, bu cihazlar arasındaki kabinet içi ve satır içi (in-row) bağlantılarda kullanılarak, yüksek port yoğunluğu ve esnek topoloji tasarımı sağlar. Özellikle top-of-rack ve end-of-row kurgularda, kısa mesafeli uplink’ler için sıkça tercih edilir.

OM4 multimode fiber ile bant genişliği avantajı

OM4 sınıfı 50/125 µm fiber, 850 nm dalga boyunda çalışan VCSEL tabanlı optik modüller için, OM3’e kıyasla daha yüksek modal bant genişliği ve daha uzun mesafelerde 10G/40G desteği sunar. Bu sayede, LC – LC OM4 patch cord kullanıldığında, rack içi birkaç metrelik bağlantılar yalnızca bugünkü 10G ihtiyaçlarını değil, gelecekte planlanan yüksek hızlı yükseltmeleri de destekleyecek şekilde tasarlanabilir. Özellikle yüksek yoğunluklu sanallaştırma ve depolama trafiğinde bu kapasite önemlidir.

Duplex tasarım ve port yoğunluğu

Duplex yapı, gönderme (Tx) ve alma (Rx) kanallarını iki ayrı fiber üzerinden taşır; LC konnektörün kompakt form faktörüyle birleştiğinde, 1U cihaz ön yüzüne çok sayıda duplex bağlantı yerleştirilebilir. Bu, hem sunucu–switch hem de switch–switch link’lerinde port başına maliyeti düşürürken, kabinet bazlı topolojilerin daha esnek kurgulanmasına yardımcı olur.

LSZH 2mm kablo yapısı ve kablo yönetimi

2mm dış çapa sahip LSZH patch cord, yoğun portlu panellerde ve dar kablo kanallarında gereksiz kalınlık oluşturmadan düzenli demetler hâlinde taşınabilir. LSZH (Low Smoke Zero Halogen) dış kılıf, yangın durumunda düşük duman ve korozif gaz açığa çıkarmayarak hem ekipman hem de personel güvenliği açısından bina içi standartlarla uyumlu bir çözüm sunar. Veri merkezlerinde kablo tipi seçiminde bu özellik çoğu zaman şartname gereğidir.

Tipik kullanım senaryoları

LC UPC - LC UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm, aşağıdaki senaryolarda sıkça tercih edilir:

• Sunucu rack’leri ile top-of-rack switch’ler arasında OM4 tabanlı 10G/25G bağlantılar
• Çekirdek–dağıtım katmanları arasında kısa mesafeli 40G/100G breakout link’leri
• Depolama ağlarında (SAN) yüksek yoğunluklu FCoE veya iSCSI trafiğinin taşınması

Kurulumda dikkat edilmesi gerekenler

LC ferüllerin temizliği, OM4 sınıfı fiberde dahi toplam bağlantı bütçesini doğrudan etkileyen bir faktördür. Kurulumdan önce konnektör uçlarının mikroskopla kontrol edilmesi, minimum bükülme yarıçapına uyulması ve kabloya aşırı çekme uygulanmaması, OM4 performansının sahada gerçekçi şekilde elde edilmesi için kritik adımlardır.

Teknik özet

• Fiber tipi: OM4 multimode, 50/125 µm
• Konnektörler: LC UPC – LC UPC
• Topoloji: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
