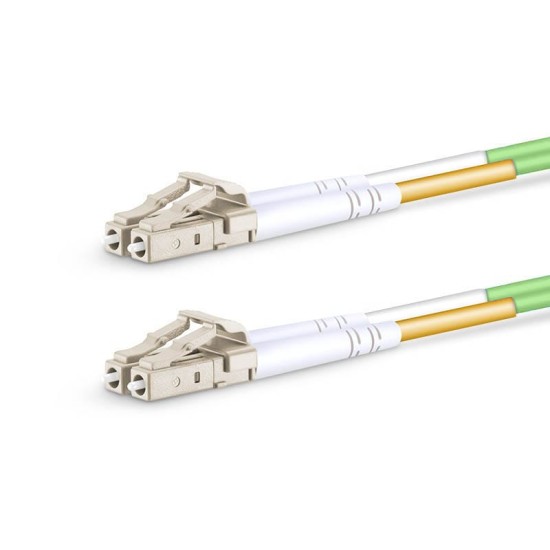

LC UPC - LC UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm

LC UPC - LC UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm, iki ucu LC portlu aktif cihazlar arasında yüksek bant genişliğine sahip OM5 wideband multimode fiber üzerinden bağlantı kurmak için kullanılan, özellikle veri merkezi içi spine–leaf ve top-of-rack mimarilerinde tercih edilen bir duplex patch kablodur. LC konnektörün kompakt yapısı, yoğun portlu switch ve sunucularda alan kazanımı sağlarken, OM5 fiber çekirdek 850–953 nm dalga boyu aralığında SWDM tabanlı 40G ve 100G uygulamalara altyapı oluşturur.

OM5 wideband multimode yapının sağladığı avantajlar

OM5, klasik OM3/OM4 multimode fiberlerden farklı olarak 850 nm çevresine ek olarak 880, 910 ve 940 nm dalga boylarında da çalışmaya uygun olacak şekilde tasarlanmış wideband bir fiber sınıfıdır. Bu sayede birden fazla dalga boyu aynı fiber çekirdek üzerinden taşınabilir ve SWDM çözümleriyle kısa mesafede yüksek toplam kapasite elde edilir. LC UPC - LC UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm, bu altyapıyı kabinet ön yüzüne taşıyan bileşenlerden biridir.

Veri merkezi spine–leaf topolojilerinde kullanım

Modern veri merkezlerinde leaf switch’ler ile spine katmanı arasındaki bağlantılar, yoğun sayıda kısa mesafe link’ten oluşur. LC – LC OM5 patch cord’lar, leaf–spine arası uplink’lerde, top-of-rack switch’ten end-of-row veya spine katmanına giden kısa bağlantılarda kullanılarak, kabin içi kablo karmaşasını azaltırken yüksek hız gereksinimini karşılamaya yardımcı olur. LC form faktörü ile aynı panelde çok daha fazla port kullanılabilir.

Duplex tasarım ve kanal organizasyonu

Duplex yapı, patch cord içerisindeki iki ayrı fiber çekirdeği üzerinden Tx ve Rx sinyallerini birbirinden ayırır. LC konnektör çiftleri üzerinde yapılacak net etiketleme ve renk kodlaması, her kablonun hangi devreyi ve yönü temsil ettiğinin sahada hızlıca okunabilmesini sağlar. Bu da bakım pencerelerinde veya kapasite artışı yapılırken yanlış kablo çekme riskini azaltır.

LSZH 2mm kablo yapısı ve kabin içi düzen

2mm dış çapa sahip LSZH kablo, yoğun portlu patch panoları ve ön yüzü tamamen LC modüllerle dolu switch’leri birbirine bağlarken hava akışını engellemeden düzenli bir kablo demeti oluşturmayı kolaylaştırır. LSZH (Low Smoke Zero Halogen) kılıf, olası bir yangın senaryosunda düşük duman ve halojen içermeyen yapısıyla hem ekipman hem personel güvenliği açısından tercih edilir ve çoğu veri merkezi standartında şart koşulur.

Tipik kullanım senaryoları

• LC portlu leaf ve spine switch’ler arasında OM5 tabanlı 40G/100G uplink’ler
• Sunucu raflarındaki LC portlu NIC veya HBA kartları ile top-of-rack switch arasında kısa bağlantılar
• LC modüllü depolama sistemleri ile çekirdek switch’ler arasında yüksek bant genişlikli patch hatları

Kurulum ve işletim sırasında dikkat edilmesi gerekenler

LC ferüllerin bağlantı öncesinde uygun temizleme aparatıyla kontrol edilmesi, OM5 sınıfı fiberin sağlayacağı düşük ek kayıp değerlerinden tam olarak yararlanmak için önemlidir. Kablo güzergâhı planlanırken minimum bükülme yarıçapına uyulmalı, kabloya aşırı çekme kuvveti uygulanmamalıdır. Etiketleme şemasının baştan doğru kurgulanması, ileride yapılacak hız yükseltmelerinde gereksiz servis kesintilerini önler.

Teknik özet

• Fiber tipi: OM5 wideband multimode
• Fiber yapısı: 50/125 µm
• Konnektörler: LC UPC – LC UPC
• Yapı: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
