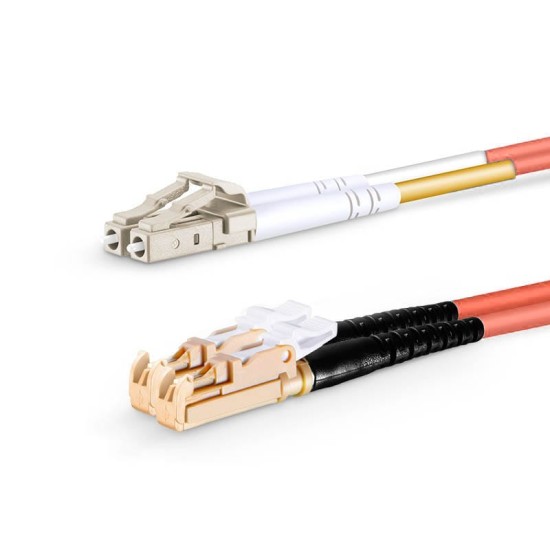

LC UPC - LSH UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm

LC UPC - LSH UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm, iç ortam Multi Mode fiber altyapılarda LC portlu aktif cihazlar ile LSH portlu güvenli bağlantı noktaları arasında bağlantı kurmak için tasarlanmış OM1 sınıfı bir fiber patch kablodur. 62.5/125 µm çekirdek çapına sahip OM1 fiber yapısı, özellikle mevcut bina içi kablolama sistemleriyle uyumlu çalışmayı hedefler. Duplex tasarım, veri iletiminde gönderim ve alım sinyallerini ayrı fiberler üzerinden taşırken LSZH dış kılıf kapalı alan projelerinde güvenlik beklentilerine uygun bir yapı sunar.

OM1 Multi Mode fiberin iç ortam projelerindeki yeri

OM1 fiber, Multi Mode standartları içinde daha geniş çekirdek yapısıyla tanımlanır ve kısa mesafeli iç ortam bağlantıları için konumlandırılmıştır. Özellikle eski nesil omurga veya yatay kablolama altyapılarının bulunduğu yapılarda, sistemin bütünlüğünü koruyarak bağlantı sağlamak amacıyla tercih edilir.

62.5 µm çekirdek yapısının iletime etkisi

Geniş çekirdek çapı, ışığın fiber içinde farklı modlar halinde yayılmasına imkân tanır. Bu yapı, OM1 fiberin belirli hız ve mesafe aralıklarında öngörülebilir bir iletim karakteristiği göstermesine katkı sağlar. Patch cord, bu davranışı bağlantı seviyesinde koruyacak şekilde sonlandırılmıştır.

LC – LSH konnektör kombinasyonu neden kullanılır?

LC konnektör, aktif cihaz tarafında kompakt yapısıyla yer tasarrufu sağlarken LSH konnektör, kilitli ve kontrollü bağlantı mekanizması sayesinde yetkisiz sökülmeleri sınırlandırmayı amaçlar. LC–LSH patch cord, yüksek port yoğunluğu olan alanlarda güvenlik ve düzeni birlikte sağlamayı hedefleyen projelerde tercih edilir.

UPC parlatma ve güvenli temas

UPC parlatmalı yüzey, Multi Mode fiber bağlantılarda standart bir temas yapısı sunar. LSH konnektörün kilitleme mekanizması, UPC yüzeyin adaptör içinde sabit kalmasına yardımcı olur ve bağlantı sırasında oluşabilecek temas dalgalanmalarını azaltır.

Duplex yapı ile veri yönlerinin ayrılması

Duplex patch cord, gönderim ve alım sinyallerini iki ayrı fiber üzerinden taşır. Bu yapı, Multi Mode transceiver’ların çalışma prensibiyle uyumludur ve bağlantı şemasının sahada daha net takip edilmesini sağlar.

Optik performansı etkileyen uygulama koşulları

OM1 patch cord’un performansı, kurulum sırasında yapılan uygulamalarla doğrudan ilişkilidir. LSH konnektörlerin doğru kilitlenmesi ve LC uçların tam oturması, bağlantı kayıplarının kontrol altında tutulmasına yardımcı olur. Ayrıca kablonun bükülme yarıçapına dikkat edilmesi, fiberin iletim karakteristiğinin korunması açısından önemlidir.

Kurulum ve bakım aşamasında dikkat edilmesi gerekenler

Bağlantı tamamlandıktan sonra, LSH konnektörlerin kilit mekanizmasının aktif olduğundan emin olunmalıdır. Bakım sırasında ise bağlantı ancak yetkili aparatlar kullanılarak sökülmelidir.

LSZH 2mm kablo yapısının iç ortam avantajı

2mm dış çapa sahip kablo, pano ve rack içlerinde düzenli kablo yönetimine imkân tanır. LSZH kılıf, yangın güvenliği beklentilerinin bulunduğu iç ortam tesisatlarında tercih edilen bir yapı sunar. Bu özellikler, ofis binaları ve teknik alanlarda güvenli bir kurulum hedefleyen projeler için önemlidir.

Uygulama sırasında pratik öneriler

• LSH konnektörler kilitlenmeden bağlantı tamamlanmış sayılmamalıdır.
• LC uçlar takılmadan önce ferül yüzeyleri temizlenmelidir.
• Kablo güzergâhı baskı altında kalmayacak şekilde planlanmalıdır.

Teknik özet

• Fiber tipi: Multi Mode
• Fiber standardı: OM1 (62.5/125 µm)
• Konnektörler: LC UPC – LSH UPC
• Yapı: Duplex
• Kablo çapı: 2mm
• Kılıf: LSZH (iç ortam)
