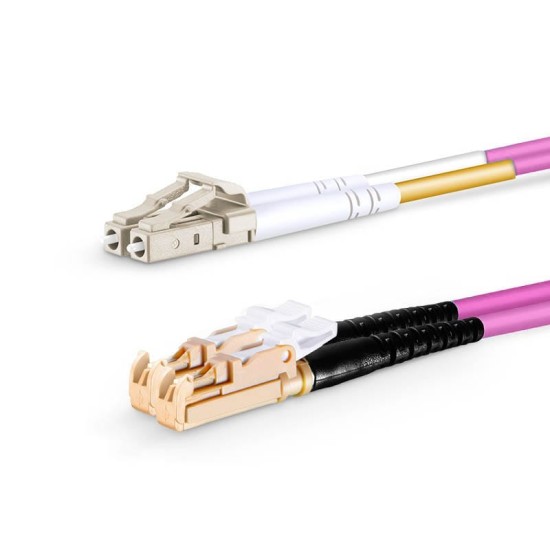

LC UPC - LSH UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm

LC UPC - LSH UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm, LC portlu switch ve sunucular ile kilitlenebilir LSH portlu panolar arasında OM4 multimode altyapıda bağlantı kurmak için tasarlanmış, hem yüksek bant genişliği hem de fiziksel erişim güvenliği odaklı bir duplex fiber patch kablodur. LC tarafı yoğun portlu cihaz ön yüzlerinde yer kazandırırken, LSH tarafı kritik devrelerin yanlışlıkla çekilmesini zorlaştıran kilitlenebilir yapısıyla dikkat çeker.

LC – LSH OM4 kablonun hedeflediği ağ mimarisi

Güncel kurumsal ve operatör ağlarında, aktif cihazlar çoğunlukla LC portlu modüllerle çalışırken, çekirdek veya güvenlik odaklı panolarda LSH konnektörlerin kullanılması yaygındır. LC UPC - LSH UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm, bu iki katman arasında yüksek kapasiteli link’ler oluştururken, kritik bağlantı noktalarının fiziksel olarak korunmasına da katkı sağlar. Özellikle yönetim, güvenlik ve yedek hatlar bu mimariden fayda görür.

OM4 multimode fiber ile gelişmiş kapasite

OM4 sınıfı 50/125 µm fiber, 850 nm VCSEL tabanlı 10G, 40G ve uygun senaryolarda 100G bağlantılar için geliştirilmiş modal bant genişliği değerleri sunar. LC – LSH OM4 patch cord kullanıldığında, cihaz–pano arasındaki kısa segmentler bu yüksek hızlı servisleri taşıyabilecek kapasiteye sahip olur. Böylece çekirdek ağda yapılan hız yükseltmeleri, patch altyapısında yeniden kablolama gerektirmeden devreye alınabilir.

Duplex yapı ve devre yönetimi

Duplex tasarım, Tx ve Rx kanallarının iki ayrı fiber üzerinden taşınmasını sağlayarak her bağlantının yönlerinin net biçimde izlenebilmesine olanak tanır. LC ve LSH tarafında yapılacak tutarlı etiketleme ile hangi kablonun hangi hizmeti ve yönü temsil ettiği sahada hızla tespit edilir; bu da bakım pencerelerinde devre taşıma ve ilave hizmet ekleme süreçlerini güvenli hâle getirir.

LSZH 2mm kablo ve güvenlik standartları

2mm dış çapa sahip LSZH patch cord, yoğun portlu panolar ve cihazlar arasında kablo demetlerinin kontrollü kalmasını sağlayarak hava akışını ve kabin içi düzeni korur. LSZH dış kılıf, düşük duman ve halojensiz malzeme yapısı sayesinde yangın anında ortaya çıkabilecek riskleri azaltmaya yardımcı olur ve pek çok veri merkezi standardında zorunlu tutulan kriterleri karşılar.

Kritik kullanım senaryoları

• LC portlu çekirdek switch’lerden LSH portlu kritik servis panolarına OM4 uplink’ler
• Yönetim ve güvenlik trafiğinin kilitlenebilir LSH portlara taşındığı bağlantılar
• Yüksek hızlı uygulamalar için cihaz–pano arası OM4 patch segmentleri

Kurulumda dikkat edilmesi gereken başlıklar

Optik performansın korunması için LC ve LSH ferüller bağlantı öncesinde temizlenmeli, gerekirse mikroskopla kontrol edilmelidir. LSH tarafında kilit mekanizmasının doğru çalıştığından emin olmak, kabloyu minimum bükülme yarıçapının üzerinde yönlendirmek ve çekme kuvveti sınırlarını aşmamak, OM4 kablonun uzun ömürlü ve kararlı çalışması için kritik adımlardır.

Teknik özet

• Fiber tipi: OM4 multimode, 50/125 µm
• Konnektörler: LC UPC – LSH UPC
• Topoloji: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
