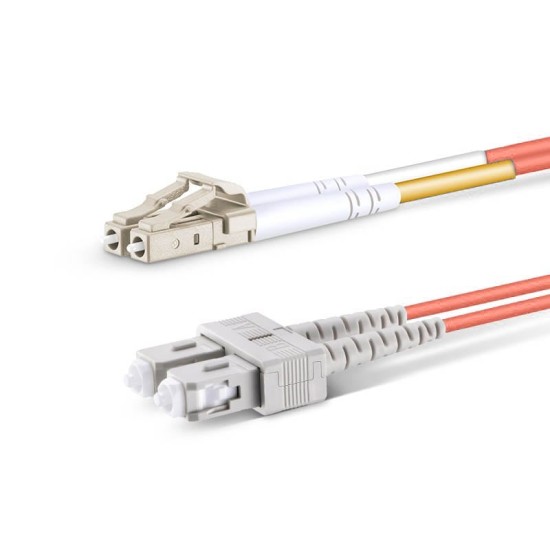

LC UPC - SC UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm

LC UPC - SC UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm, iç ortam Multi Mode altyapılarda LC portlu aktif cihazlar ile SC portlu patch panel veya dağıtım ekipmanları arasında bağlantı kurmak için tasarlanmış OM1 sınıfı bir fiber patch kablodur. 62.5/125 µm çekirdek yapısına sahip OM1 fiber, özellikle mevcut bina içi omurga ve yatay kablolama sistemleriyle uyumlu çalışacak şekilde konumlandırılır. Duplex yapı, veri iletiminde gönderim ve alım kanallarını fiziksel olarak ayırırken LSZH dış kılıf kapalı alan kurulumları için uygun bir yapı sunar.

OM1 fiberin iç ortam ağlardaki kullanım amacı

OM1 Multi Mode fiber, kısa ve orta mesafeli iç ortam bağlantılarında yaygın olarak kullanılmış bir standarttır. 62.5 mikron çekirdek çapı sayesinde özellikle eski nesil kablolama altyapılarında hâlen aktif rol oynar. Güncel projelerde OM3 ve OM4 daha sık tercih edilse de, OM1 mevcut sistemlerin devamlılığı açısından önemli bir yer tutar.

Mesafe ve hız beklentileri

OM1 fiber, 1G seviyesindeki bağlantıları bina içi tipik mesafelerde destekleyecek şekilde tasarlanmıştır. Bu nedenle patch cord, kat içi bağlantılar, rack–rack geçişleri ve aktif cihaz–panel bağlantıları gibi alanlarda mantıklı bir çözüm sunar.

LC – SC konnektör kombinasyonu neyi çözer?

LC ve SC konnektörler, fiber altyapılarda en yaygın kullanılan iki uç tipidir. LC konnektör küçük form faktörü ile aktif cihaz tarafında port yoğunluğunu artırırken, SC konnektör patch panel ve dağıtım kasetlerinde sağlam yapısı sayesinde tercih edilir. LC–SC patch cord, bu iki farklı uç tipini dönüştürücü kullanmadan doğrudan birleştirme avantajı sağlar.

UPC parlatmanın bağlantıya etkisi

UPC yüzey parlatması, Multi Mode bağlantılarda standart kabul edilen bir temas yapısıdır. Düz ve merkezlenmiş yüzey, adaptör içinde tutarlı bir optik temas oluşturur. Bu da bağlantı kayıplarının öngörülebilir sınırlar içinde kalmasına yardımcı olur.

Duplex yapı ile sinyal yönlerinin ayrılması

Duplex patch cord, iki ayrı fiber üzerinden Tx ve Rx sinyallerini taşır. Bu yapı, Multi Mode transceiver’ların çalışma prensibiyle uyumludur ve bağlantı sırasında sinyal yönlerinin karışmasını önler. Özellikle panel tarafında bağlantı düzeninin korunmasını kolaylaştırır.

Optik performans açısından dikkat edilmesi gereken noktalar

OM1 patch cord’un gerçek performansı yalnızca fiber sınıfına değil, sahadaki uygulama koşullarına da bağlıdır. Konektör uçlarının temizliği, adaptör kalitesi ve kablonun minimum bükülme yarıçapına uygun şekilde yönlendirilmesi, ölçülen insertion loss değerlerini doğrudan etkiler.

Kurulum sonrası ölçüm ve kontrol

Devreye alma sırasında yapılan temel testler, bağlantının beklenen seviyede çalıştığını doğrulamak açısından önemlidir. Özellikle LC ve SC uçların doğru adaptörlerle eşleştiğinden emin olunmalıdır.

LSZH 2mm kablo yapısının saha avantajı

2mm dış çapa sahip patch cord, yoğun rack ortamlarında daha rahat kablo yönetimi sağlar. LSZH kılıf ise yangın güvenliği gereksinimlerinin bulunduğu iç ortam projelerinde tercih edilen bir yapı sunar. Bu kombinasyon, ofis binaları, teknik odalar ve veri merkezi içi alanlar için dengeli bir çözümdür.

Kurulumda pratik ipuçları

• LC uçlar takılırken mandalın tam oturduğundan emin olunmalıdır.
• SC konnektörlerde adaptör kilitleme mekanizması kontrol edilmelidir.
• Kablo güzergâhı keskin dönüşler içermeyecek şekilde planlanmalıdır.

Teknik özet

• Fiber tipi: Multi Mode
• Fiber standardı: OM1 (62.5/125 µm)
• Konnektörler: LC UPC – SC UPC
• Yapı: Duplex
• Kablo çapı: 2mm
• Kılıf: LSZH (iç ortam)
