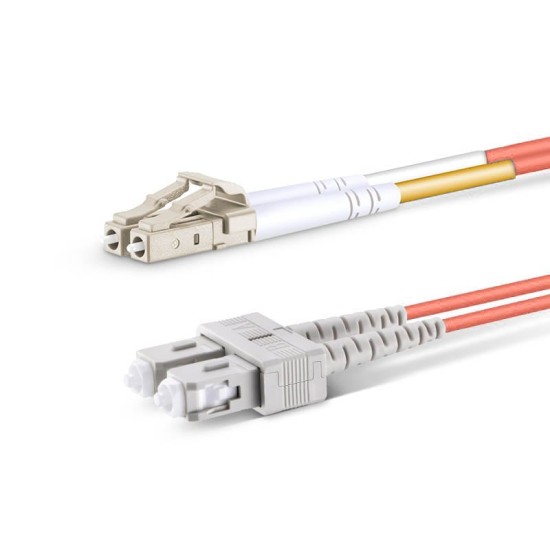

LC UPC - SC UPC - OM2 Fiber Optik Patch Cord Duplex LSZH 2mm

LC UPC - SC UPC - OM2 Fiber Optik Patch Cord Duplex LSZH 2mm, OM2 sınıfı Multi Mode fiber kullanılan yapılarda LC arayüzlü aktif cihazlar ile SC portlu dağıtım panoları arasında geçiş oluşturmak için seçilen bir bağlantı elemanıdır. Bu kombinasyon, özellikle yeni nesil kompakt cihazların daha geniş yüzeyli panel portlarıyla birlikte çalıştığı kurulumlarda bağlantı uyumunu korumayı hedefler. Duplex yapı, veri akışının iki ayrı fiber üzerinden yönlü olarak ilerlemesini sağlar.

OM2 fiberin kısa mesafedeki davranış biçimi

OM2 Multi Mode fiber, 50/125 µm çekirdek ölçüsüyle tanımlanır ve ışığın fiber içinde daha dar bir dağılım göstermesini amaçlar. Bu yapı, kısa mesafeli bağlantılarda sinyal yayılımının daha düzenli gerçekleşmesine katkı sağlar. OM2, OM1’e kıyasla daha kontrollü modal dağılım sunarak ölçüm ve test süreçlerinde daha öngörülebilir sonuçlar elde edilmesine imkân tanır.

50/125 µm çekirdeğin bağlantı planlamasına etkisi

50 mikron çekirdek çapı, ışığın fiber içinde daha sınırlı modlarda ilerlemesine neden olur. Bu durum, bağlantı noktalarında sinyal yayılımının daha dengeli olmasına yardımcı olur ve özellikle LC–SC gibi farklı konnektör tiplerinin birlikte kullanıldığı hatlarda istikrarlı bir iletim karakteri oluşturur.

LC–SC konnektör geçişinin sistem tasarımındaki yeri

LC konnektör, küçük formu sayesinde yüksek port yoğunluğu sunan cihazlarda tercih edilirken; SC konnektör, dağıtım panolarında daha geniş temas yüzeyi ve kolay müdahale imkânı sağlar. LC–SC patch cord, bu iki farklı fiziksel yaklaşımı tek hat üzerinde birleştirerek cihaz tarafı ile panel tarafı arasında uyumlu bir geçiş oluşturur.

UPC yüzeyin temas dengesi

UPC parlatmalı LC ve SC ferüller, Multi Mode bağlantılarda yaygın olarak kullanılan düz temas profilini sunar. Bu yüzey, adaptör içinde merkezlenmiş bir optik temas sağlayarak bağlantı sırasında oluşabilecek yüzey kaynaklı dalgalanmaların sınırlandırılmasına katkıda bulunur.

Duplex yapı ile sinyal yönlerinin ayrıştırılması

Duplex tasarım, iletim ve alım sinyallerinin fiziksel olarak iki ayrı fiber üzerinden taşınmasını sağlar. Bu ayrım, Multi Mode transceiver’ların çalışma düzeniyle uyumludur ve bağlantı şemasının sahada daha net izlenmesine yardımcı olur. LC–SC geçişlerinde bu düzen, yanlış bağlantı riskini azaltır.

LSZH 2mm kablo yapısının iç ortam avantajı

2mm dış çapa sahip kablo, pano ve rack içlerinde daha kontrollü bir kablo yerleşimi sağlar. LSZH kılıf, yangın anında yoğun duman ve zararlı gaz oluşumunu sınırlamayı hedefleyen kapalı alan standartlarıyla uyumludur. Bu özellik, ofisler, teknik odalar ve ortak kullanım alanlarında tercih edilmesini destekler.

Kurulum sırasında dikkat edilmesi gereken noktalar

• LC konnektörler takılırken mandal mekanizması zorlanmamalıdır.
• SC uç adaptöre tam oturacak şekilde yerleştirilmelidir.
• Kablo güzergâhı keskin bükülmelerden kaçınılarak planlanmalıdır.

Teknik özet

• Fiber tipi: Multi Mode
• Fiber standardı: OM2 (50/125 µm)
• Konnektörler: LC UPC – SC UPC
• Yapı: Duplex
• Kablo çapı: 2mm
• Kılıf: LSZH
