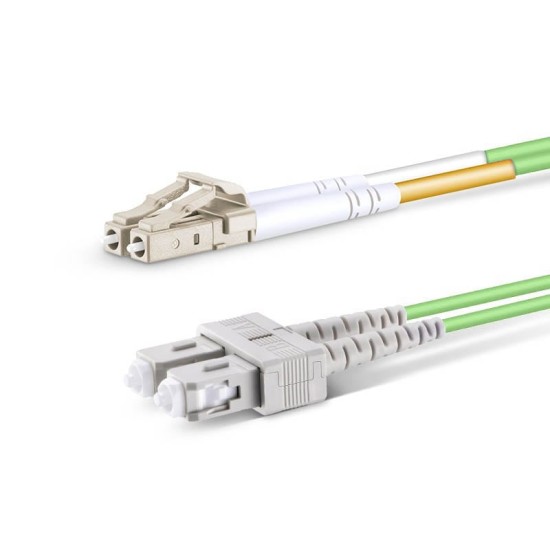

LC UPC - SC UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm

LC UPC - SC UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm, bir ucunda LC portlu modern switch, sunucu veya depolama sistemleri, diğer ucunda SC portlu mevcut panolar bulunan yapılarda OM5 wideband multimode altyapıya geçişi kolaylaştıran hibrit bir duplex patch kablodur. Böylece eski SC tabanlı omurga ve dağıtım panoları korunurken, cihaz tarafında LC konnektörlü yüksek yoğunluklu port yapısı kullanılmaya devam edilebilir.

LC – SC OM5 patch cord ile modernizasyona geçiş

Kurumların önemli bir kısmında fiber omurga, ilk kurulum döneminde SC portlu panolarla devreye alınmıştır. Zaman içinde aktif cihazlar LC portlu SFP/SFP+ veya daha yüksek hızlı modüllere taşınsa da, panoları tamamen değiştirmek çoğu zaman maliyetli ve zahmetlidir. LC UPC - SC UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm, bu iki nesil arasında köprü görevi görerek, panoyu değiştirmeden OM5 seviyesinde performans elde etmeye imkân tanır.

OM5 fiber ile SWDM ve yüksek hızlı servisler

OM5 wideband multimode fiber, 850–953 nm dalga boyu aralığında çalışan SWDM tabanlı çözümler için optimize edilmiştir. Bu sayede tek bir fiber çifti üzerinden birden fazla dalga boyu taşınabilir ve kısa mesafede yüksek toplam kapasiteye ulaşılabilir. LC – SC OM5 patch cord, cihaz tarafında LC portlu SWDM modüllerin, SC portlu panolar üzerinden çalışan kampüs omurgalarına bağlanmasını mümkün kılar.

Duplex yapı ve devre yönetimi

Duplex konfigürasyon, Tx ve Rx sinyallerini iki ayrı fiber çekirdek üzerinden taşıyarak devre başına tek kabloyla çift yönlü iletim sağlar. LC ve SC uçlarda uygulanacak etiketleme şeması, özellikle karma topolojilerde hangi kablonun hangi yönü ve devreyi temsil ettiğinin hızla tespit edilmesine yardımcı olur. Bu da bakım ve kapasite artışı çalışmalarında zaman kazandırır.

LSZH 2mm kablo ile güvenlik ve kablo düzeni

2mm dış çapa sahip LSZH patch cord, kabin içi kablo kanallarında ve patch panolarında gereksiz kalınlık oluşturmadan düzenli bir kablo demeti planlamaya imkân verir. LSZH dış kılıf, olası yangın senaryolarında düşük duman ve halojensiz yapısıyla tercih edilir; bu da ofis binaları ve veri merkezlerinde fiber seçimi yapılırken kritik bir kriterdir.

Örnek kullanım alanları

• LC portlu çekirdek veya dağıtım switch’lerinden SC portlu ana omurga panolarına OM5 uplink bağlantıları
• LC arayüzlü sunucu raflarının mevcut SC patch alanlarına entegrasyonu
• OM5 altyapıya geçiş yaparken SC tabanlı omurga panolarını koruyan yükseltme projeleri

Kurulumda dikkat edilmesi gerekenler

LC ve SC ferüller bağlantı öncesinde temizlenmeli, gerekiyorsa mikroskopla kontrol edilmelidir. Kablo güzergâhında minimum bükülme yarıçapına uyulması ve kabloya aşırı çekme kuvveti uygulanmaması, OM5 fiberin sağlayacağı düşük kayıp değerlerinin korunmasına yardımcı olur. Etiketleme tarafında cihaz ve pano uçlarının net işaretlenmesi, hibrit yapının sahada yönetimini kolaylaştırır.

Teknik özet

• Fiber tipi: OM5 wideband multimode
• Fiber yapısı: 50/125 µm
• Konnektörler: LC UPC – SC UPC
• Yapı: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
