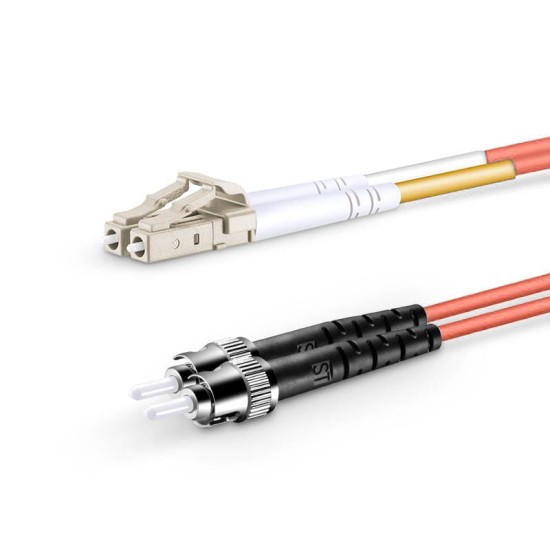

LC UPC - ST UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm

LC UPC - ST UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm, bina içi Multi Mode fiber altyapılarda LC portlu aktif cihazlar ile ST portlu dağıtım veya saha ekipmanları arasında bağlantı kurmak amacıyla kullanılan OM1 sınıfı bir fiber patch kablodur. 62.5/125 µm çekirdek yapısına sahip OM1 fiber, özellikle legacy altyapıların sürdürüldüğü iç ortam projelerinde tercih edilir. Duplex yapı, veri iletiminde gönderim ve alım kanallarını fiziksel olarak ayırırken LSZH dış kılıf kapalı alan kurulumları için uygun bir yapı sunar.

OM1 Multi Mode fiberin saha odaklı kullanımı

OM1 fiber, Multi Mode ailesinde daha geniş çekirdek çapına sahip olmasıyla bilinir. Bu özellik, eski nesil optik sistemlerle uyumluluğu artırır ve bina içi kısa mesafeli bağlantılarda pratik bir çözüm oluşturur. OM1 altyapılar genellikle ofis katları, teknik odalar ve kampüs içi dağıtım noktalarında görülür.

62.5 µm çekirdeğin çalışma karakteristiği

Geniş çekirdek yapısı, ışığın fiber içinde farklı modlar halinde yayılmasına imkân tanır. Bu durum, OM1’in belirli mesafe ve hız sınırları içinde stabil çalışmasını sağlar. Patch cord, bu karakteristiği bağlantı noktasında koruyacak şekilde sonlandırılmıştır.

LC – ST konnektör kombinasyonu neden tercih edilir?

LC konnektör, kompakt yapısıyla aktif cihaz tarafında yer tasarrufu sağlarken; ST konnektör, kilitlemeli (bayonet) mekanizması sayesinde özellikle saha ve dağıtım tarafında sağlam bir bağlantı sunar. LC–ST patch cord, bu iki farklı bağlantı yaklaşımını tek kablo üzerinde bir araya getirir.

UPC parlatma ve mekanik temas

UPC yüzey parlatması, Multi Mode fiber bağlantılarda standart kabul edilir. ST ve LC uçlardaki düz parlatılmış ferül yüzeyleri, adaptör içinde merkezli bir temas oluşturur ve bağlantı kayıplarının öngörülebilir seviyelerde kalmasına yardımcı olur.

Duplex yapı ile sinyal akışının yönetimi

Duplex tasarım, Tx ve Rx sinyallerini ayrı fiberler üzerinden taşır. Bu yapı, Multi Mode transceiver’ların doğal çalışma prensibiyle uyumludur ve bağlantı şemasının sahada daha net takip edilmesini sağlar.

Optik performansı etkileyen uygulama detayları

OM1 patch cord’un performansı, yalnızca fiber sınıfına değil, kurulum koşullarına da bağlıdır. ST konnektörlerin adaptöre doğru şekilde kilitlenmesi ve LC uçların tam oturması, ölçülen insertion loss değerlerini doğrudan etkiler. Ayrıca kablonun minimum bükülme yarıçapına uygun şekilde yönlendirilmesi önemlidir.

Kurulum ve test sürecinde dikkat edilmesi gerekenler

Bağlantı tamamlandıktan sonra temel optik testlerin yapılması, hattın beklenen seviyede çalıştığını doğrulamak açısından faydalıdır. Özellikle LC–ST dönüşüm noktalarında adaptör uyumu kontrol edilmelidir.

LSZH 2mm dış kılıfın iç ortam avantajı

2mm dış çap, rack ve pano içlerinde kablo karmaşasını azaltmaya yardımcı olur. LSZH kılıf ise iç ortam tesisatlarında düşük duman beklentisi olan projelerde tercih edilen bir yapı sunar. Bu özellikler, ofis ve teknik alanlarda güvenli ve düzenli bir kurulum hedefleyen projeler için önemlidir.

Saha uygulamaları için pratik öneriler

• ST konnektörler takılırken kilitleme hareketinin tam yapıldığından emin olunmalıdır.
• LC uçlarda mandal mekanizması zorlanmadan kullanılmalıdır.
• Kablo, panel arkasında baskı altında kalmayacak şekilde yönlendirilmelidir.

Teknik özet

• Fiber tipi: Multi Mode
• Fiber standardı: OM1 (62.5/125 µm)
• Konnektörler: LC UPC – ST UPC
• Yapı: Duplex
• Kablo çapı: 2mm
• Kılıf: LSZH (iç ortam)
