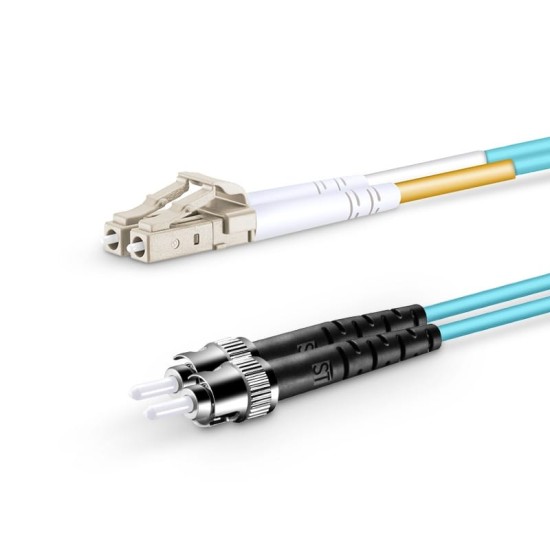

LC UPC - ST UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm

LC UPC - ST UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm, LC portlu modern switch ve sunucular ile ST portlu eski nesil cihazlar veya saha panoları arasında bağlantı kurmak için tasarlanmış, OM3 multimode çekirdeğe sahip duplex bir fiber patch kablodur. LC ucu güncel donanımların yoğun portlu yapısına uyum sağlarken, ST ucu bayonet kilit mekanizması sayesinde geçmişte kurulmuş sistemlerle tam fiziksel uyumluluk sunar. Bu sayede hem yeni hem eski ekipman aynı kablo üzerinde buluşabilir.

LC – ST hibrit yapının sağladığı geçiş kolaylığı

Pek çok kurumda ağ altyapısı yıllar içinde katman katman büyümüştür; bazı raflarda LC portlu yeni switch’ler, bazı saha kutularında ise ST portlu cihazlar bir arada bulunur. LC UPC - ST UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm, bu karma yapıda ek dönüştürücü kullanmadan doğrudan bağlantı kurmayı mümkün kılar. Böylece yatırım maliyeti azalır, bağlantı noktası sayısı da gereksiz yere çoğalmaz.

LC ucun cihaz tarafındaki rolü

LC konnektör, güncel SFP ve benzeri optik modüllerin standart arayüzüdür. Küçük form faktörü sayesinde aynı 1U yüksekliğe çok daha fazla port sığdırılabilir. OM3 fiber ile birleştirildiğinde, kabinet içi 10G uplink’ler için kısa mesafeli, yüksek bant genişlikli linkler elde edilir. LC – ST kablo bu linklerin diğer ucunu ST portlara taşır.

ST ucun saha ve endüstriyel ortamlardaki avantajı

ST konnektör, adaptöre takılıp çevrilerek kilitlenen bayonet mekanizması ile bilinir. Bu yapı, saha kutularında, endüstriyel kabinlerde veya titreşim bulunan ortamlarda kablonun porttan çıkmasını zorlaştırır. LC – ST OM3 patch cord kullanıldığında, cihaz tarafında modern LC, saha tarafında ise alışılmış ST yapısı korunmuş olur.

OM3 multimode fiber ve bant genişliği

OM3 sınıfı fiber, 50/125 µm çekirdeğiyle 850 nm penceresinde lazer tabanlı iletim için optimize edilmiştir. Kısa ve orta mesafeli bağlantılarda 10G ve üzeri hızlara yönelik bant genişliği gereksinimlerini karşılar. LC UPC - ST UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm, bu performansı iki farklı konektör tipine sahip uç noktalar arasında taşır.

Duplex yapı ve Tx/Rx ayrımı

Duplex kablo, iki ayrı lif üzerinden gönderme ve alma kanallarını fiziksel olarak ayırır. LC ve ST tarafında düzgün renklendirme ve etiketleme yapıldığında, sahadaki ekipler hangi lifin hangi yönü taşıdığını rahatça takip eder. Bu, devre taşıma ve arıza giderme operasyonlarında hata riskini aşağı çeker.

LSZH 2mm dış kılıf ile düzenli kablo yönetimi

2mm dış çapa sahip LSZH kablo, patch panosu, cihaz rafı ve kablo kanalları arasında kablo yoğunluğunu kontrol altında tutmaya yardımcı olur. LSZH kılıf, yangın durumunda düşük duman ve korozif gaz oluşumunu sınırlandıracak şekilde tasarlandığından, özellikle kapalı hacimli teknik odalar ve veri merkezleri için önemli bir tercih sebebidir.

Kurulum sırasında öneriler

• ST ucu adaptöre takıldıktan sonra kilitleme hareketi eksiksiz uygulanmalıdır.
• LC ve ST ferüller bağlantı öncesi temizlenerek ek kayıplar azaltılmalıdır.
• Kablo rotası çizilirken minimum bükülme yarıçapı ve çekme limitleri gözetilmelidir.

Teknik özet

• Fiber tipi: OM3 multimode
• Fiber yapısı: 50/125 µm, lazer optimize
• Konnektörler: LC UPC – ST UPC
• Düzen: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç mekân
