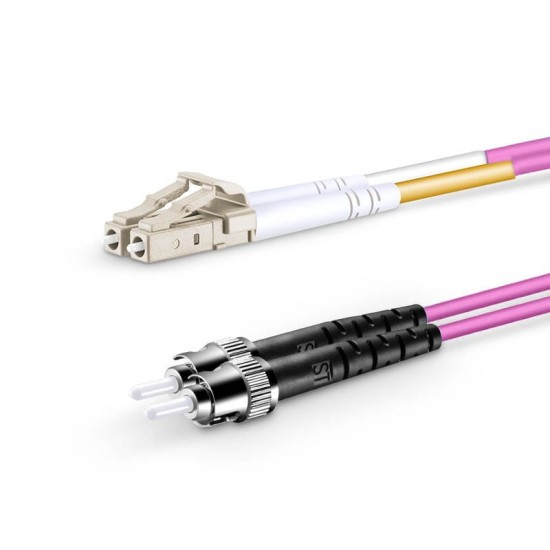

LC UPC - ST UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm

LC UPC - ST UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm, LC portlu modern ağ cihazlarını ST portlu saha kutuları veya eski nesil optik ekipmanlarla OM4 multimode altyapı üzerinde buluşturan, hibrit konnektör yapısına sahip bir duplex fiber patch kablodur. LC tarafı veri merkezi ve kabinet içi yüksek port yoğunluğuna uyum sağlarken, ST tarafındaki bayonet kilit mekanizması endüstriyel ve saha ortamlarında bağlantının yerinde kalmasına yardımcı olur.

LC – ST OM4 kablo ile eski ve yeni altyapının birleşmesi

Altyapısını tamamen yenilemek istemeyen pek çok kurumda, cihaz tarafında LC portlu optik modüllere geçilmiş olsa da, saha tarafında ST portlu panolar veya cihazlar kullanılmaya devam eder. LC UPC - ST UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm, bu iki dünyayı ek dönüştürücü kullanmadan tek bir patch kablo üzerinden birleştirerek, maliyeti ve bağlantı karmaşıklığını azaltır.

OM4 multimode fiberin sağladığı performans

OM4 fiber, OM3’e göre daha yüksek efektif bant genişliği sunan 50/125 µm çekirdek yapısıyla, 10G hatta uygun topolojilerde 40G bağlantılar için kısa ve orta mesafeli linklerde güvenli bir çalışma alanı sağlar. LC – ST OM4 patch cord kullanıldığında, saha yönündeki ST altyapı korunurken, cihaz tarafında yüksek hız beklentisi karşılanabilir.

Duplex tasarım ve yön yönetimi

Duplex kablo, Tx ve Rx liflerini iki farklı çekirdek üzerinden taşıyarak tam çift yönlü iletişim sağlar. LC portlu cihazlar ile ST portlu saha ekipmanları arasında kurulan bu link’te, doğru renk kodlaması ve etiketleme yapıldığında devrelerin hangi yöne hizmet ettiği sahada hızla takip edilebilir. Bu, bakım ve devre taşıma operasyonlarında önemli bir kolaylıktır.

LSZH 2mm kablo ile iç ortam ve kabin uyumu

2mm dış çapa sahip LSZH patch cord, özellikle cihaz odaları ve ağ dolaplarında çok sayıda lifin bir arada bulunduğu kablo kanallarında esnek yönlendirme imkânı sunar. LSZH dış kılıf, düşük duman ve halojensiz malzeme yapısıyla yangın güvenliği açısından standartlara uyum sağlar; bu da veri merkezleri ve ofis tesislerinde fiber kablo seçimi yapılırken belirleyici bir faktördür.

Tipik kullanım örnekleri

• LC portlu dağıtım switch’lerinden ST portlu saha panolarına OM4 uplink bağlantıları
• Endüstriyel kontrol sistemleri ile veri merkezi arasında kurulan kısa mesafe optik link’ler
• Test ortamlarında LC SFP modüller ile ST portlu simülatör veya analiz sistemleri arası bağlantılar

Kurulum ve bakım önerileri

LC ve ST ferüllerin temizliği, OM4 fiberin sağlayacağı kayıp bütçesinden tam olarak faydalanmak için zorunludur. ST tarafında bayonet kilidin doğru konumda olduğunun, LC tarafında ise konnektör latch’inin tam oturduğunun kontrol edilmesi gerekir. Ayrıca minimum bükülme yarıçapına uymak ve kabloya aşırı çekme uygulamamak, uzun vadeli kararlılık için önemlidir.

Teknik özet

• Fiber tipi: OM4 multimode, 50/125 µm
• Konnektörler: LC UPC – ST UPC
• Topoloji: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
