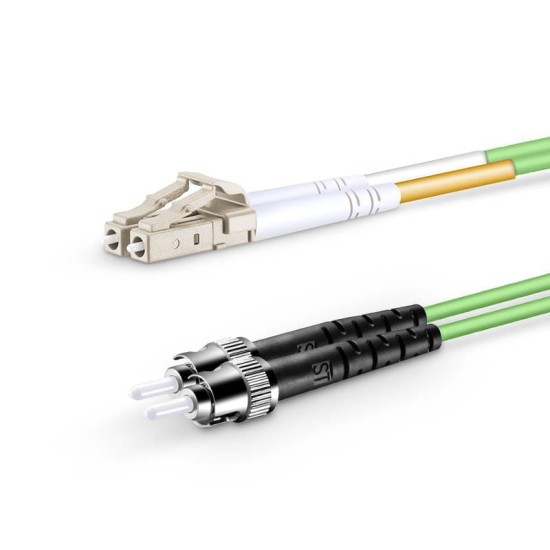

LC UPC - ST UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm

LC UPC - ST UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm, LC portlu switch veya sunucular ile ST portlu saha kutuları ve endüstriyel cihazlar arasında OM5 wideband multimode fiber üzerinden bağlantı kurmak için kullanılan hibrit bir duplex patch kablodur. LC tarafı veri merkezi veya dağıtım katmanındaki kompakt port yapısına uyum sağlarken, ST tarafındaki bayonet kilit mekanizması saha koşullarında bağlantının yerinde kalmasına katkı verir.

LC – ST OM5 kablonun hedeflediği altyapılar

Bazı tesislerde, bina içi çekirdek ve dağıtım katmanında LC tabanlı modern switch’ler kullanılırken, üretim alanları veya sahaya yakın noktalarda ST portlu cihaz ve kutular bulunabilir. LC UPC - ST UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm, bu iki ortam arasında OM5 seviyesinde bant genişliği sağlayarak, saha tarafındaki ST altyapı korunurken merkezin yüksek hızlı yapısıyla uyumlu bağlantılar kurulmasına imkân tanır.

OM5 wideband multimode ile kısa mesafede yüksek kapasite

OM5, 850–953 nm aralığında çalışan SWDM çözümler için geliştirilmiş wideband multimode bir fiber sınıfıdır. LC – ST OM5 patch cord, veri merkezine yakın noktalarda kullanılan LC portlu cihazlardan çıkan trafiği, ST portlu saha kutularına taşırken bu bant genişliğinden yararlanılmasını mümkün kılar. Böylece otomasyon sistemleri, sensör ağları veya üretim verileri, merkezdeki yüksek hızlı platformlara daha verimli şekilde aktarılabilir.

Duplex tasarım ve devre takibi

Duplex kablo, iki ayrı fiber çekirdeği üzerinden Tx ve Rx kanallarını taşıyarak devre başına çift yönlü iletişimi tek kabloya toplar. LC ve ST uçlarda uygulanacak etiketleme ve renk kodlaması, saha ve merkez ekipleri arasında devre takibini kolaylaştırır; hangi kablonun hangi cihaz çifti arasında çalıştığı hızlıca görülebilir.

LSZH 2mm kablo yapısı ve güzergâh planlama

2mm dış çapa sahip LSZH patch cord, kabin içi panolardan saha dolaplarına kadar uzanan güzergâhlarda kablo yoğunluğunu kontrol altında tutmaya yardımcı olur. LSZH dış kılıf, düşük duman ve halojensiz yapısıyla kapalı hacimlerde yangın güvenliği açısından avantaj sağlar; bu nedenle üretim sahalarına açılan teknik odalarda sıklıkla tercih edilir.

Kullanım örnekleri

• LC portlu dağıtım switch’lerinden ST portlu saha kutularına OM5 uplink bağlantıları
• Veri merkezindeki LC arayüzlü sistemlerden endüstriyel kontrol panolarına giden fiber hatlar
• ST portlu test veya veri toplama cihazlarının LC portlu ağ ekipmanlarına bağlandığı senaryolar

Kurulumda dikkat edilmesi gerekenler

LC ve ST ferüller bağlantı öncesinde temizlenmeli, ST tarafında bayonet kilidin tam oturduğu kontrol edilmelidir. Kablo rotası oluşturulurken minimum bükülme yarıçapına uyulması ve kabloya aşırı çekme kuvveti uygulanmaması, OM5 kablonun optik performansını uzun süre korumaya yardımcı olur. Devre dokümantasyonunun doğru tutulması, hibrit ortamların yönetimini kolaylaştırır.

Teknik özet

• Fiber tipi: OM5 wideband multimode
• Fiber yapısı: 50/125 µm
• Konnektörler: LC UPC – ST UPC
• Yapı: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
