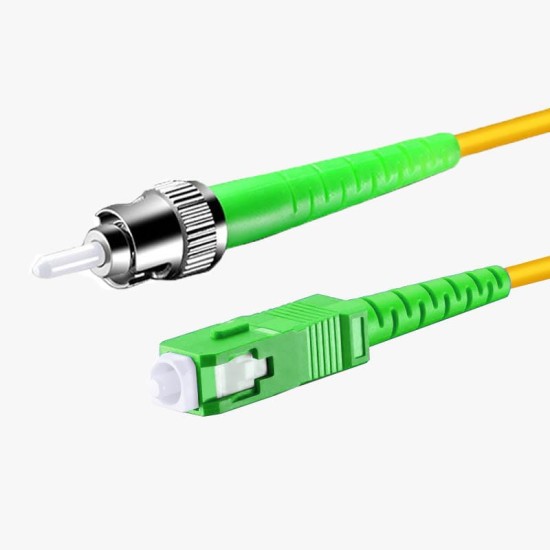

SC APC - ST APC - G657A2 Fiber Optik Patch Cord Simplex LSZH 3mm

SC APC – ST APC – G657A2 Fiber Optik Patch Cord Simplex LSZH 3mm, single mode G657A2 fiberin 1310 nm ve 1550 nm dalga boylarındaki iletim kararlılığını ST ve SC form faktörüne sahip APC uçlarla birleştiren, düşük ekleme kaybı gerektiren optik bağlantı noktalarında kullanılan simplex yapıda bir bağlantı kablosudur.

Konnektör Sonlandırma Özellikleri

Kablonun bir ucundaki SC APC konnektör, kare formdaki gövdesi ve sabit tutucu mekanizması ile terminasyon panellerinde güvenli bir kilitleme sunarken; diğer uçtaki ST APC konnektör, metal gövdeli kilitli bayonet yapısıyla saha montajlarında yüksek dayanım sağlar. Her iki uçta da 8° açılı APC sonlandırma bulunur ve bu açı, geri yansıma seviyesini azaltarak optik modüllerin istenen sinyal seviyesinde çalışmasını destekler.

Optik Performans Değerleri

• Fiber tipi: Single Mode G657A2
• Dalgaboyu uyumu: 1310 nm / 1550 nm
• Ekleme kaybı (Insertion Loss): 0.20–0.35 dB tipik
• Geri dönüş kaybı (Return Loss): ≥ 60 dB (APC)
• Bükülme yarıçapı: Minimum 7.5–10 mm

Kablo Yapısı ve LSZH Kaplama

3 mm simplex kablo formu, tek bir fiber çekirdeğin çevresinde yapılandırılmış hafif ama dayanıklı bir gövde sunar. LSZH dış kılıf, kapalı alan kurulumlarında kritik olan düşük duman yoğunluğu ve halojensiz yapı sayesinde yangın anında toksik gaz yayılımını azaltır. G657A2 fiber çekirdeğin bükülme toleranslı karakteri, özellikle yoğun kablo tepsilerinde veya cihaz arkasındaki dar kablolama bölgelerinde sinyal kaybının en aza inmesini sağlar.

Mekanik Dayanıklılık ve Kullanım Ömrü

• Kablo çapı: 3 mm simplex
• Kılıf standardı: LSZH
• Çekme dayanımı: İç mekan kurulumlarında uzun süreli stabilite
• Bükülme performansı: G657A2 lif geometrisi sayesinde düşük kayıp

Uygulama Alanları ve Sistem Uyumluluğu

SC APC – ST APC konfigürasyonu; eski saha ekipmanları ile modern ODF terminasyon üniteleri arasında ara bağlantı gerektiğinde yaygın olarak tercih edilir. APC yüzey geometrisi, özellikle WDM sistemleri, FTTH dağıtım modülleri, optik ölçüm cihazları ve geri yansıma hassasiyeti yüksek optik transceiver’larla çalışmaya uygundur. ST konnektörün metal bayonet yapısı sayesinde saha kutularında titreşime karşı güvenilir bağlantı sağlanırken, SC konnektörün kare yapısı panel yerleşimlerinde düzen sunar.
