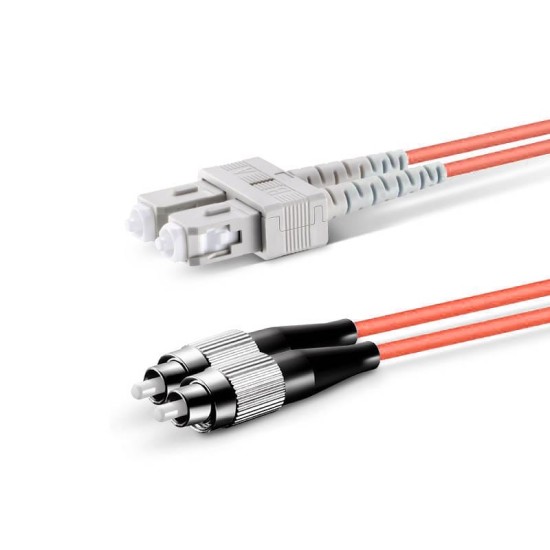

SC UPC - FC UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm

SC UPC - FC UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm, SC portlu fiber dağıtım panoları ile FC portlu aktif veya test ekipmanları arasında bağlantı kurmak için tercih edilen, OM1 sınıfında Multi Mode bir fiber patch kablodur. Bu ürün, özellikle mekanik stabilitenin önemli olduğu iç ortam uygulamalarında, bağlantının fiziksel olarak sabit kalmasını hedefleyen kurulum senaryoları için geliştirilmiştir. Duplex yapı sayesinde iletim ve alım sinyalleri ayrı fiberler üzerinden taşınırken, LSZH dış kılıf kapalı alan altyapılarıyla uyumlu bir yapı sunar.

OM1 fiber standardının bağlantı davranışı

OM1 Multi Mode fiber, 62.5/125 µm çekirdek ve kaplama ölçüsü ile tanımlanır. Bu yapı, ışığın fiber içerisinde farklı modlar halinde ilerlemesine izin verir ve kısa mesafeli iç ortam bağlantılarında dengeli bir iletim karakteristiği oluşturur. OM1 fiber, özellikle daha önce kurulmuş altyapıların devam ettiği yapılarda sistem bütünlüğünü korumak açısından tercih edilir.

Geniş çekirdeğin saha etkisi

62.5 mikron çekirdek, optik sinyalin tolerans aralığını genişletir. Bu durum, eski nesil aktif cihazlarla uyumluluğu artırırken, bağlantı noktalarında küçük hizalama farklarının daha az sorun oluşturmasına yardımcı olur.

SC – FC konnektör kombinasyonunun teknik gerekçesi

SC konnektör, itmeli kilitleme yapısı sayesinde dağıtım panolarında hızlı ve pratik bağlantı sağlar. FC konnektör ise vidalı mekanizması ile titreşim ve hareketin bulunduğu ortamlarda bağlantının yerinden oynamasını engeller. SC–FC patch cord, panel tarafında pratiklik ile cihaz tarafında mekanik sağlamlığı bir arada sunmayı amaçlar.

UPC yüzeyin temas karakteri

UPC parlatmalı ferül yüzeyleri, Multi Mode bağlantılarda standart kabul edilen bir optik temas profili oluşturur. SC ve FC uçlarda kullanılan UPC yüzey, adaptör içinde düzgün ve merkezlenmiş bir temas sağlayarak bağlantı kayıplarının kontrol altında tutulmasına katkı sağlar.

Duplex yapı ve sinyal yönlerinin ayrılması

Duplex tasarım, Tx ve Rx sinyallerinin iki ayrı fiber üzerinden taşınmasını sağlar. Bu yapı, Multi Mode transceiver’ların doğal çalışma düzeniyle uyumludur ve bağlantı planlamasında sinyal yönlerinin karışmasını önler.

Optik performansı belirleyen uygulama faktörleri

Bu patch cord’un sahadaki performansı, konnektörlerin doğru adaptörlerle eşleşmesi ve kurulum sırasında uygulanan mekanik kuvvetlerle yakından ilişkilidir. FC konnektörün vidalı yapısı, bağlantının sabit kalmasına yardımcı olurken, SC uçta adaptöre tam oturma optik kayıpların sınırlandırılmasında önemli rol oynar.

Kurulum sonrası kontrol noktaları

Bağlantı tamamlandıktan sonra FC konnektörün yeterli sıkılıkta sabitlendiği ve SC konnektörün adaptör içinde boşluk yapmadığı kontrol edilmelidir. Ölçüm yapılacaksa, test cihazlarının Multi Mode OM1 ile uyumlu olması gerekir.

LSZH 2mm dış kılıfın iç ortam katkısı

2mm dış çapa sahip kablo, yoğun pano ve rack ortamlarında kablo düzenini korumayı kolaylaştırır. LSZH kılıf ise yangın anında yoğun duman ve zararlı gaz oluşumunu azaltmayı hedefleyen iç ortam projelerinde tercih edilen bir yapı sunar.

Uygulamada dikkat edilmesi gerekenler

• FC konnektör vidalanırken aşırı sıkmadan kaçınılmalıdır.
• SC uç bağlantıdan önce temizlenmelidir.
• Kablo güzergâhı baskı oluşturmayacak şekilde planlanmalıdır.

Teknik özet

• Fiber tipi: Multi Mode
• Fiber standardı: OM1 (62.5/125 µm)
• Konnektörler: SC UPC – FC UPC
• Yapı: Duplex
• Kablo çapı: 2mm
• Kılıf: LSZH (iç ortam)
