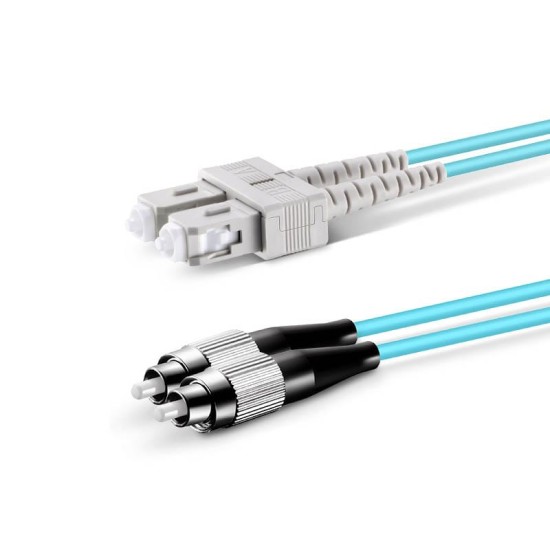

SC UPC - FC UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm

SC UPC - FC UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm, SC portlu patch panolar veya switch’ler ile vidalı FC portlu modüller, test cihazları ya da özel optik ekipmanlar arasında OM3 multimode altyapıda bağlantı kurmak için kullanılan hibrit bir duplex fiber patch kablodur. SC tarafı patch odasında kolay yönetilebilir port yapısı sağlarken, FC tarafı vidalı mekanizması ile uzun süre sabit kalması beklenen bağlantılarda mekanik güvenilirlik sunar.

SC – FC OM3 patch cord’un tercih edildiği ortamlar

Bazı ağ ve test senaryolarında, dağıtım panoları SC portlu olacak şekilde tasarlanırken, optik modüller veya ölçüm cihazları FC girişlerle gelir. SC UPC - FC UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm, bu iki tarafı tek adımda birbirine bağlayarak, ara adaptör kasetlerine duyulan ihtiyacı azaltır. Böylece, bağlantı topolojisi sadeleşir, ek kayıplar daha iyi kontrol edilir.

SC tarafında patch panel düzeni

SC konnektör, geniş port gövdesi ile yoğun kablolama alanlarında bile etiket ve numaraları okunur kılar. OM3 fiber çekirdeği ile birleştirildiğinde, panel tarafına gelen bağlantılar 10G ve üzeri hızlara yönelik kapasite için hazır hâle gelir. SC – FC patch cord, bu kapasiteyi FC portlu modüllere taşır.

FC tarafında vidalı konnektörün avantajı

FC konnektör adaptöre vidalanarak sabitlenir; bu, test tezgâhlarında veya kritik optik modüllerde bağlantının kazara gevşemesini zorlaştırır. Ölçüm alınan veya uzun süre değiştirilmesi planlanmayan linklerde bu mekanik yapı önemli bir güvence sağlar. SC – FC OM3 kablo, saha ve laboratuvar taraflarını bu bakış açısıyla birleştirir.

OM3 multimode fiber ile yüksek hızlı kısa mesafe bağlantılar

OM3 sınıfı 50/125 µm fiber, lazer optimize yapısıyla özellikle 850 nm penceresinde çalışan 10G bağlantılar için öngörülen bant genişliğini karşılayacak şekilde tasarlanmıştır. SC UPC - FC UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm, kabinet içi ve cihaz odası içi kısa mesafeli hatlarda bu performansı cihaz ön yüzüne kadar taşımaya yardımcı olur.

Duplex tasarım ve kanal ayrımı

Duplex yapı, gönderme ve alma kanallarını iki ayrı fiber üzerinde taşıyarak bağlantının yönsel olarak net biçimde yönetilmesini sağlar. SC tarafında port numaraları, FC tarafında ise kablo etiketleri ile hangi lifin hangi yöne hizmet ettiği sahada rahatlıkla takip edilir. Bu, özellikle test ve devre devreye alma süreçlerinde önemlidir.

LSZH 2mm kablo ile iç ortam güvenliği

2mm dış çapa sahip LSZH patch cord, kablo kanallarında ve patch alanlarında kablo yoğunluğunu kontrol altında tutarken, LSZH malzeme yapısı yangın anında düşük duman ve halojen içermeyen davranışıyla riskleri sınırlamaya yardımcı olur. Bu tür kablolar, veri merkezlerinde ve kurumsal binalarda güvenlik yönetmeliklerinde sıkça talep edilir.

Kurulum sırasında uygulanması önerilen adımlar

• SC ve FC ferüller bağlantıdan önce uygun temizlik aparatları ile temizlenmelidir.
• FC ucu adaptöre vidalanırken gereğinden fazla sıkılmamalı, yalnızca temas için gerekli tork uygulanmalıdır.
• Kablo güzergâhı planlanırken minimum bükülme yarıçapı ve çekme limitlerine dikkat edilmelidir.

Teknik özet

• Fiber tipi: OM3 multimode
• Fiber yapısı: 50/125 µm
• Konnektörler: SC UPC – FC UPC
• Topoloji: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
