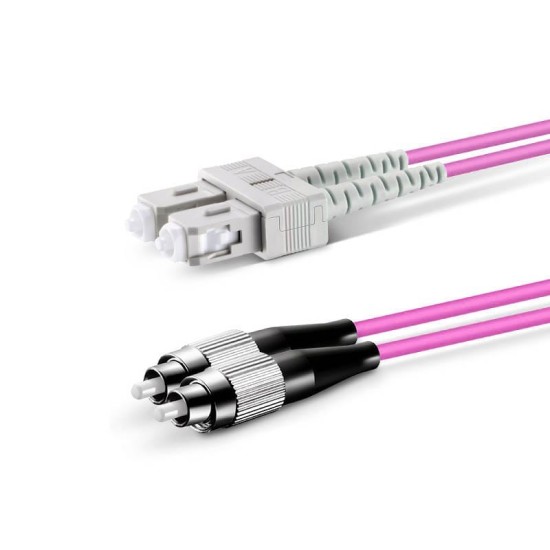

SC UPC - FC UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm

SC UPC - FC UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm, SC portlu panolar veya cihazlar ile vidalı FC portlu optik modüller ve test ekipmanları arasında OM4 multimode altyapıda bağlantı kurmak için kullanılan hibrit bir duplex fiber patch kablodur. SC tarafı saha ve dağıtım panolarıyla, FC tarafı ise laboratuvar veya omurga modülleriyle uyumu aynı kablo üzerinde birleştirir.

SC – FC OM4 kablonun kullanım amacı

Bazı tasarımlarda, sahaya yakın alanlarda SC tabanlı panolar kullanılırken, omurga modülleri veya test sistemleri FC portlarla donatılmıştır. SC UPC - FC UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm, bu iki ortam arasındaki kısa link’te OM4 performansını koruyarak, ek adaptörlere gerek kalmadan doğrudan bağlantı imkânı sunar. Bu, özellikle test ve devre devreye alma süreçlerinde konfigürasyonu sade tutar.

OM4 multimode fiber ve yüksek hız gereksinimi

OM4, 850 nm VCSEL tabanlı 10G/40G gibi yüksek hızlı servisler için geliştirilmiş modal bant genişliği değerlerine sahiptir. SC – FC OM4 patch cord kullanıldığında, panel ile FC portlu modül veya test cihazı arasındaki bağlantı, üretim ağında kullanılan hızlarla uyumlu seviyede hizmet verebilir. Böylece canlı trafik ve test ortamı benzer optik koşullarda değerlendirilebilir.

Duplex tasarım ve test senaryoları

Duplex kablo, Tx ve Rx liflerini ayrı tutarak devre başına tam çift yönlü iletişimi sağlar. SC ve FC uçlardaki etiketler doğru planlandığında, güç ölçümleri, BER testleri veya protokol analizleri yapılırken hangi lifin hangi yönü taşıdığı sahada rahatça takip edilebilir. Bu da test süreçlerini hızlandırır ve hata riskini düşürür.

LSZH 2mm dış kılıf ile güvenlik ve düzen

2mm dış çapa sahip LSZH patch cord, kablo kanalları ve kabinet içlerinde yer kazandırarak çok sayıda fiber bağlantının aynı alanda toplanmasına imkân verir. LSZH malzeme, düşük duman ve halojensiz yapısıyla yangın anında oluşabilecek riskleri azaltır; bu nedenle hem veri merkezlerinde hem de laboratuvarlarda güvenlik açısından tercih edilir.

Örnek kullanım alanları

• SC portlu saha panolarından FC portlu omurga modüllerine geçiş bağlantıları
• SC arayüzlü panel ile FC portlu optik test cihazı arasında kısa mesafe link’ler
• Deneme devreleri ve geçici test düzeneklerinde kullanılan OM4 patch bağlantıları

Kurulumda dikkat edilecek noktalar

SC ve FC ferüllerin temizliği, OM4 seviyesindeki kayıp değerlerini sağlamak için zorunludur. FC konnektör adaptöre vidalanırken gereğinden fazla sıkılmamalı, kablo yönlendirilirken minimum bükülme yarıçapına uyulmalı ve çekme kuvveti sınırları aşılmamalıdır. Bu önlemler, hem optik hem de mekanik açıdan daha uzun ömürlü bağlantılar elde etmeyi sağlar.

Teknik özet

• Fiber tipi: OM4 multimode, 50/125 µm
• Konnektörler: SC UPC – FC UPC
• Topoloji: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
