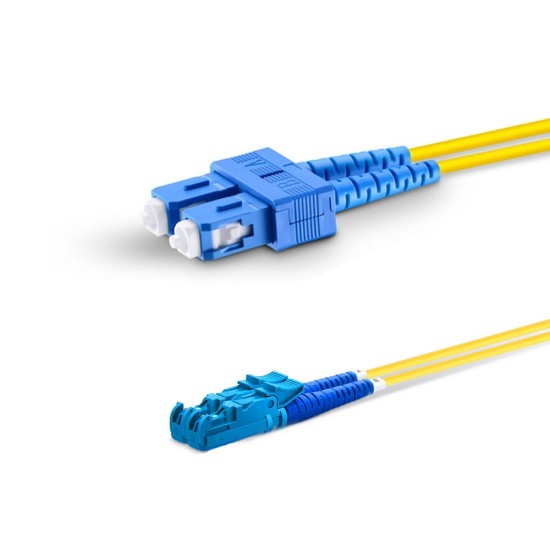

SC UPC - LSH UPC - G657A2 Fiber Optik Patch Cord Duplex - LSZH 2mm

SC UPC - LSH UPC - G657A2 Fiber Optik Patch Cord Duplex - LSZH 2mm, standart SC panel bağlantısını, kilitlemeli LSH portların bulunduğu erişimi kontrollü alanlara taşımak için kullanılan Single Mode bir patch corddur. SC UPC uç, ODF/patch panel tarafında düzenli bağlantı sağlar; LSH UPC uç ise kilit mekanizması sayesinde bağlantının kontrolsüz sökülmesini zorlaştırır. Duplex yapı çift yönlü iletişim için iki fiberi taşır; G657A2 fiber dar büküm bölgelerinde kurulum esnekliği sunar.

SC panelden kilitlemeli LSH porta geçiş

Erişimin sınırlandırıldığı kabinlerde ve kritik altyapılarda LSH, bağlantının yetkisiz müdahaleye karşı daha korumalı olmasına yardımcı olur. SC tarafı ise dağıtım panolarında hızlı değiştirilebilir port düzeni sağlar. Bu kombinasyon, panel–kabin bağlantılarında pratik bir dönüşüm sunar.

LSH kilit mekanizmasının kullanım amacı

LSH uç, kilitlemeli yapısıyla kablo çekmesi veya yanlışlıkla dokunma gibi durumlarda bağlantının ayrılma riskini azaltmaya odaklanır. UPC parlatma, Single Mode bağlantılarda standart bir optik temas karakteri sunar.

Single Mode fiberin öne çıkan yönü

Single Mode fiber, uzun mesafe altyapılarda tercih edilen iletim yapısını korur. Patch cord seviyesinde doğru sonlandırma, omurgadaki performansın “son bağlantı” kısmında kaybolmasını engellemeye yardımcı olur.

Insertion loss ve return loss yönetimi

Bu patch cord, düşük insertion loss hedefiyle sonlandırılır. UPC arayüz, return loss değerlerini standart aralıkta tutmayı amaçlar; gerçek değerler ise temiz portlar ve doğru adaptörlerle yapılan ölçümde net şekilde görülür.

G657A2 ile kabin içi kablo yönetimi

Kabin içinde dar dönüşler ve keskin yön değişimleri sık görülür. G657A2 fiber, bu tür güzergâhlarda büküm toleransı sunarak kurulum hatalarını azaltmaya yardımcı olur.

Duplex bağlantı kullanım senaryosu

Duplex yapı, Tx/Rx hatlarını ayrı fiberlerde taşıdığı için transceiver bağlantılarında standart çift yönlü iletişim akışını destekler.

LSZH 2mm kılıfın saha karşılığı

2mm dış çap, yoğun kablolama yapılan patch panel ve kabinetlerde düzenli demetleme için uygundur. LSZH kılıf ise kapalı alanlarda düşük duman yaklaşımı nedeniyle tercih edilir.

Kurulum kontrol listesi

• LSH kilidinin tam oturduğu kontrol edilmelidir.
• SC portta konektör “klik” hissi ile yerine oturmalıdır.
• Uç temizliği yapılmadan ölçüm alınmamalıdır.

Teknik özellikler

• Fiber tipi: Single Mode
• Fiber standardı: G657A2
• Konnektörler: SC UPC – LSH UPC
• Parlatma tipi: UPC
• Yapı: Duplex
• Kablo çapı: 2mm
• Dış kılıf: LSZH
