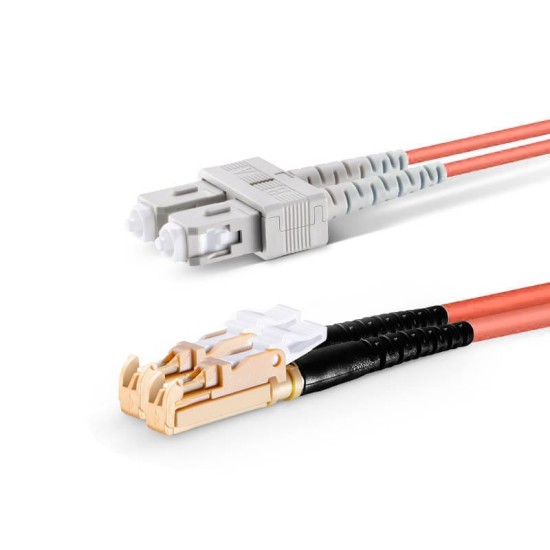

SC UPC - LSH UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm

SC UPC - LSH UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm, iç ortam fiber altyapılarında bağlantının yalnızca çalışmasını değil, kontrol altında tutulmasını da önemseyen projeler için tercih edilen Multi Mode bir patch kablodur. Bir ucundaki SC konnektör, standart fiber dağıtım panolarıyla uyumlu bir bağlantı sunarken; diğer uçta yer alan LSH konnektör, fiziksel erişimin sınırlandırılması gereken noktalarda bağlantının rastgele sökülmesini engellemeyi amaçlar. OM1 fiber yapısı, mevcut bina içi kablolama sistemleriyle uyumlu çalışacak şekilde konumlandırılmıştır.

Bu patch cord hangi senaryolarda anlam kazanır?

Bazı iç ortam projelerinde temel sorun optik hızdan ziyade bağlantının korunmasıdır. Açık erişimli panolarda yer alan fiber uçların yetkisiz kişiler tarafından sökülmesi, ağ sürekliliğini riske atabilir. SC–LSH kombinasyonu, bu tür ortamlarda bağlantının yalnızca bilinçli müdahalelerle değiştirilmesini hedefleyen bir yaklaşım sunar.

LSH konnektörün kilitli yapısının pratik sonucu

LSH konnektör, standart fiber uçlardan farklı olarak kilit mekanizmasına sahiptir. Bu mekanizma, bağlantının ancak özel bir aparatla sökülmesine izin verir. Bu sayede fiber hat, pano içinde fiziksel olarak sabit kalır ve plansız müdahalelerin önüne geçilir.

OM1 Multi Mode fiberin bu yapıdaki rolü

OM1 fiber, 62.5/125 µm çekirdek/kaplama ölçüsüyle tanımlanan, kısa mesafeli iç ortam bağlantıları için geliştirilmiş bir Multi Mode fiber sınıfıdır. Güncel yüksek bant genişliği taleplerinden ziyade, uzun yıllardır kullanılan altyapıların sürdürülebilirliğini esas alır. Bu patch cord, OM1 fiberin karakteristik ışık yayılım davranışını bağlantı seviyesinde korumayı hedefler.

Geniş çekirdeğin operasyonel etkisi

62.5 mikron çekirdek, bağlantı noktalarında küçük hizalama farklarının daha tolere edilebilir olmasını sağlar. Bu durum, özellikle sık sökülüp takılmayan ancak uzun süre sabit kalan bağlantılarda istikrarlı bir optik davranış elde edilmesine katkı sağlar.

Duplex yapı ve yönlü veri akışı

Duplex tasarım, gönderim ve alım sinyallerinin iki ayrı fiber üzerinden taşınmasına imkân tanır. Bu fiziksel ayrım, Multi Mode transceiver’ların çalışma düzeniyle uyumludur ve bağlantı şemasının sahada daha net okunmasını sağlar. Özellikle erişim kontrollü alanlarda, bağlantıların karışmaması operasyonel açıdan önemlidir.

LSZH 2mm kablo yapısının iç ortam katkısı

2mm dış çapa sahip kablo, yoğun pano ve rack ortamlarında kablo düzeninin korunmasına yardımcı olur. LSZH kılıf ise yangın anında yoğun duman ve zararlı gaz oluşumunu sınırlandırmayı hedefleyen iç ortam güvenlik yaklaşımıyla uyumludur. Bu özellik, ofis binaları, teknik odalar ve ortak kullanım alanlarında tercih sebebidir.

Kurulum sırasında göz önünde bulundurulması gerekenler

• LSH konnektörün kilit mekanizması devreye girmeden bağlantı tamamlanmış sayılmamalıdır.
• SC uç adaptöre yerleştirilirken zorlanmamalıdır.
• Kablo güzergâhı, fiber üzerinde sürekli gerilim oluşturmayacak şekilde planlanmalıdır.

Teknik özet

• Fiber tipi: Multi Mode
• Fiber standardı: OM1 (62.5/125 µm)
• Konnektörler: SC UPC – LSH UPC
• Yapı: Duplex
• Kablo çapı: 2mm
• Kılıf: LSZH (iç ortam)
