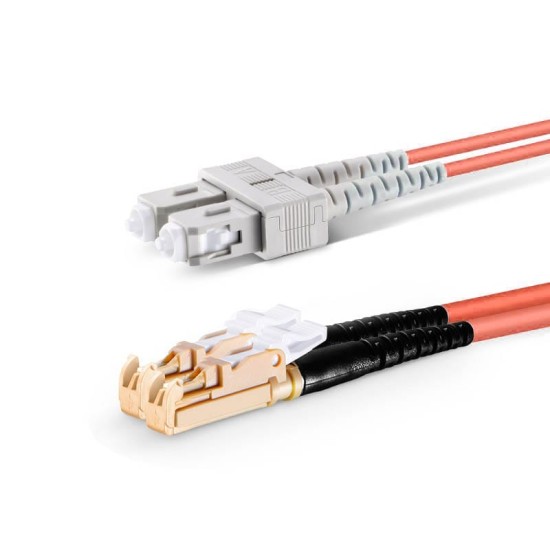

SC UPC - LSH UPC - OM2 Fiber Optik Patch Cord Duplex LSZH 2mm

SC UPC - LSH UPC - OM2 Fiber Optik Patch Cord Duplex LSZH 2mm, bir ucunda SC portlu panolar veya cihazlar, diğer ucunda kilitlenebilir LSH portlu dağıtım noktaları bulunan OM2 multimode altyapılarda kullanılan, güvenlik odaklı bir duplex patch kablodur. SC tarafı sahada alışılmış, geniş gövdeli konnektör yapısını korurken, LSH tarafı kritik hatların yanlışlıkla sökülmesini önlemeye yardımcı olur. 50/125 µm OM2 fiber çekirdeği kısa ve orta mesafeli iç ortam bağlantılarında dengeli sinyal iletimi sunarken, LSZH dış kılıf yangın güvenliği gereksinimlerini destekler.

SC – LSH kombinasyonunun hedeflediği kullanım senaryoları

Birçok kurumsal yapıda altyapı, SC portlu klasik patch panolar etrafında kurgulanmıştır. Zamanla güvenlik ihtiyacı arttığında, bazı kritik çıkış noktalarında LSH konnektörlü panolar devreye alınır. SC UPC - LSH UPC - OM2 Fiber Optik Patch Cord Duplex LSZH 2mm, bu iki noktayı aynı OM2 multimode hat üzerinde birleştirerek, panonun bir tarafında klasik SC düzenini, diğer tarafında ise kilitli LSH yapısını kullanma imkânı verir.

SC tarafının sahadaki avantajları

SC konnektör, geniş gövdesi ve itmeli kilit mekanizması ile yıllardır fiber panolarda standart hâline gelmiştir. Portların hizalanması, etiketlenmesi ve sahada okunması kolaydır. Teknisyenler, SC port düzenine alışkın oldukları için müdahaleler hızlı ve öngörülebilir şekilde yürütülür. OM2 fiber ile birlikte, SC tarafında performans güncellenirken kullanım alışkanlıkları korunur.

LSH tarafında fiziksel erişim kontrolü

LSH konnektör, adaptöre yerleştirildikten sonra kilitlenebilen yapısıyla yanlışlıkla kablo çekme veya yetkisiz kullanıcı müdahalesi riskini azaltır. Çoğu zaman, LSH uçların sökülmesi için yetkili ekip ve uygun aparatlar gerekir. Bu sayede, SC tarafında yoğun patch trafiği varken, LSH tarafında kritik devreler daha kontrollü bir şekilde yönetilir.

OM2 multimode fiberin bağlantı karakteri

OM2, 50/125 µm çekirdek/kaplama yapısına sahip, bina içi multimode bağlantılarda sık kullanılan bir fiber sınıfıdır. Özellikle kat içi veya kabinetler arası kısa mesafelerde, LED ya da uygun vericiyle birlikte kararlı iletim davranışı sunar. SC UPC - LSH UPC - OM2 Fiber Optik Patch Cord Duplex LSZH 2mm, bu fiber karakteristiğini güvenlik odaklı uçlara taşıyan bir patch çözümüdür.

Duplex yapı ve Tx/Rx ayrımı

Duplex tasarım, iki fiber üzerinden Tx ve Rx kanallarını ayırarak tam çift yönlü iletişim sağlar. SC ve LSH tarafında liflerin doğru etiketlenmesi sayesinde, hangi lifin hangi yönü taşıdığı ve hangi cihazla ilişkili olduğu sahada hızlıca takip edilebilir. Bu, devre taşıma ve arıza giderme süreçlerinde operasyon ekibine zaman kazandırır.

LSZH 2mm dış kılıf ve iç ortam uyumu

Kablonun 2mm dış çapa sahip olması, kablo kanallarında ve patch alanlarında gereksiz kalınlık oluşturmadan düzenli bir kablo demeti planlamayı kolaylaştırır. LSZH dış kılıf, olası yangın durumunda düşük duman ve korozif gaz oluşumunu sınırlandırmaya yönelik bina içi güvenlik şartnameleriyle uyumludur. Böylece, performans ve güvenlik tek bir patch cord üzerinde birleştirilmiş olur.

Kurulumda dikkat edilmesi gerekenler

• SC ve LSH ferüller bağlantı öncesi optik temizleme aparatı ile kontrol edilmelidir.
• LSH uç adaptöre takıldıktan sonra kilit mekanizmasının devreye girdiği doğrulanmalıdır.
• Kablo güzergâhı planlanırken minimum bükülme yarıçapına ve çekme sınırına dikkat edilmelidir.

Teknik özet

• Fiber tipi: OM2 multimode
• Fiber yapısı: 50/125 µm
• Konnektörler: SC UPC – LSH UPC
• Düzen: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
