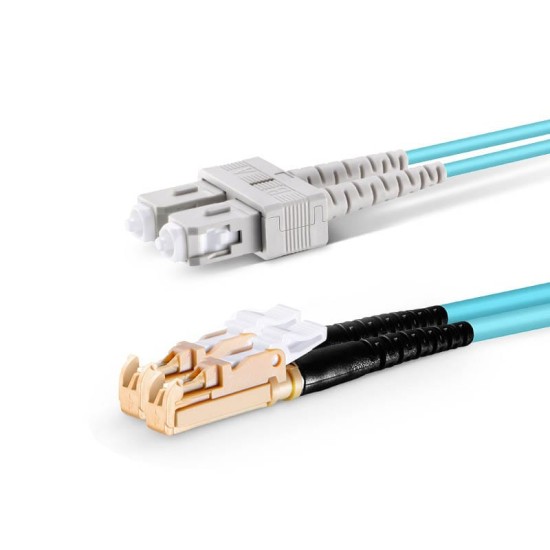

SC UPC - LSH UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm

SC UPC - LSH UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm, SC portlu dağıtım panoları veya switch’ler ile kilitlenebilir LSH portlu panolar arasında OM3 multimode altyapıda bağlantı kurmak için kullanılan, güvenlik ve düzen odaklı bir duplex fiber patch kablodur. SC tarafı yaygın ve okunabilir port yapısı sunarken, LSH tarafı kritik devrelerin yetkisiz veya yanlışlıkla çekilmesini zorlaştıran kilitlenebilir tasarımı ile öne çıkar. OM3 fiber çekirdeği, kısa mesafede yoğun trafiği taşıyabilecek bant genişliğini sağlar.

SC – LSH OM3 kablonun öne çıktığı senaryolar

Kurumsal ağlarda sıkça karşılaşılan bir kurgu, dağıtım panolarında SC portların, kritik hizmetlerin sonlandığı panolarda ise LSH konnektörlerin kullanılmasıdır. SC UPC - LSH UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm, bu iki noktayı tek kablo ile bağlayarak hem yönetilebilir bir SC patch alanı hem de kilitlenebilir LSH uçlarla korunan kritik devreler arasında güvenli bir köprü oluşturur.

SC tarafında kolay işletim

SC konnektörler, geniş formu ve itmeli kilit yapısı sayesinde sahada yaygın olarak kullanılan bir standarttır. Port numaraları büyük yüzeyde işaretlenebildiği için teknisyenler hangi kablonun hangi devreyi taşıdığını hızlıca görebilir. OM3 fiber ile birlikte SC tarafında, 10G ve üzeri hızlara yönelik altyapı planlaması yapılabilir.

LSH tarafında fiziksel erişim kontrolü

LSH konnektör adaptöre yerleştirildiğinde kilitlenebilir yapısı sayesinde, özellikle yoğun patch trafiği olan panolarda yanlış port çekme riskini düşürür. Yönetim hatları, güvenlik sistemleri, kritik sunucu bağlantıları veya yedek devreler LSH tarafında toplanarak yalnızca yetkili kişilerin müdahalesine açılabilir. SC – LSH OM3 patch cord bu güvenlik katmanını devreye almayı kolaylaştırır.

OM3 multimode fiber ve kapasite avantajı

OM3 sınıfı 50/125 µm fiber, lazer optimize yapısı ile 850 nm penceresinde yüksek bant genişliği değerleri sunar. SC UPC - LSH UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm kullanıldığında, kısa mesafeli patch segmentleri bile ağın toplam kapasite planlamasına uyumlu olacak şekilde kurgulanabilir. Bu da çekirdek ve dağıtım katmanlarında hız yükseltme senaryolarını kolaylaştırır.

Duplex yapı ve devre organizasyonu

Duplex tasarım, iki fiber üzerinden Tx ve Rx kanallarını taşıyarak devre başına tek kablo ile tam çift yönlü iletişim sağlar. SC ve LSH portlarda yapılacak tutarlı etiketleme ile hangi lifin hangi hizmeti taşıdığı ve hangi yönü temsil ettiği sahada hızlıca anlaşılır. Bu, bakım pencerelerinde yapılan değişikliklerin kontrollü ilerlemesine katkı sağlar.

LSZH 2mm kablo ile güvenli kablolama

2mm dış çapa sahip LSZH patch cord, kabin içi kablo yönetiminde demetlerin kontrollü şekilde düzenlenmesini kolaylaştırır. LSZH dış kılıf, yangın anında düşük duman ve halojensiz yapı ile ortamı daha az zararlı gazla kirletmeye yardımcı olur. Özellikle kapalı teknik odalar ve veri merkezlerinde bu tür malzemeler tercih edilir.

Kurulumda dikkat edilmesi gereken temel hususlar

• SC ve LSH ferüller, bağlantı öncesi optik temizlik aparatı ile temizlenmelidir.
• LSH konnektör adaptöre oturtulduğunda kilit mekanizmasının devreye girdiği kontrol edilmelidir.
• Kablo güzergâhında minimum bükülme yarıçapı ve çekme limitlerine dikkat edilmelidir.

Teknik özet

• Fiber tipi: OM3 multimode
• Fiber yapısı: 50/125 µm
• Konnektörler: SC UPC – LSH UPC
• Topoloji: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç mekân
