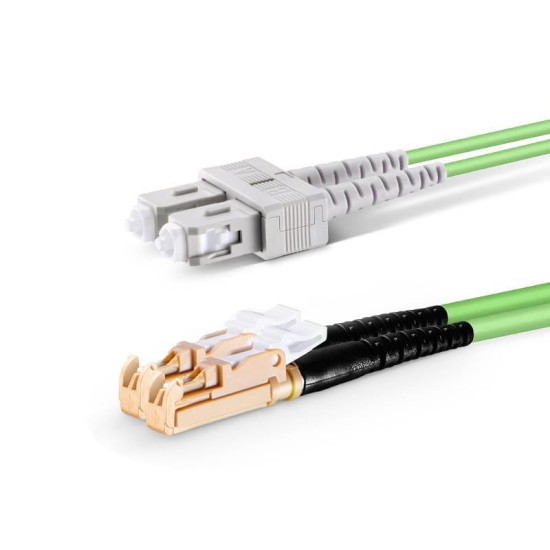

SC UPC - LSH UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm

SC UPC - LSH UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm, dağıtım veya omurga tarafında SC portlu panoları, kilitlenebilir LSH portlu kritik terminasyon alanlarıyla OM5 wideband multimode altyapı üzerinden buluşturan hibrit bir duplex patch kablodur. SC konnektörün sahada oturmuş standardı ile LSH’nin fiziksel erişim güvenliği sağlayan kilitlenebilir yapısı, aynı omurga üzerinde hem genel trafik hem de kritik servislerin yönetilmesini kolaylaştırır.

SC – LSH OM5 patch cord ile kritik devre ayrıştırma

Kurumsal ve operatör ortamlarında, yönetim ve güvenlik trafiği çoğu zaman genel kullanıcı trafiğinden fiziksel olarak ayrıştırılır. SC UPC - LSH UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm, SC portlu ana dağıtım panosundan LSH portlu kritik servis panosuna uzanan bağlantılar için kullanılarak, aynı OM5 omurga üzerinde farklı güvenlik seviyelerine sahip devrelerin net biçimde segmentlere ayrılmasına katkı sağlar.

OM5 wideband multimode altyapının katkısı

OM5 wideband multimode fiber, 850–953 nm aralığında çalışan SWDM tabanlı çözümler için tasarlanmış bant genişliğiyle, kısa ve orta mesafede 40G ve 100G gibi çoklu dalga boyu kullanılan servisleri destekleyebilir. SC – LSH OM5 patch cord, bu kapasiteyi dağıtım panosundan kritik terminasyon alanına kadar koruyarak, güvenlik odaklı devrelerde dahi hız ve gecikme kriterlerinin karşılanmasına yardımcı olur.

Duplex yapı ve devre görünürlüğü

Duplex tasarımda, her devre için bir gönderim ve bir alma lifi kullanılır. SC ve LSH uçlarda uygulanacak tutarlı etiketleme ile hangi kablonun hangi servis sınıfına ait olduğu sahada hızla okunabilir. LSH port tarafında kilitlenebilir konnektör kullanımı, yanlışlıkla kablo çekilmesi riskini azaltarak özellikle kritik hizmetlerin sürekliliğini destekler.

LSZH 2mm kablo ile düzenli panolar

2mm çapındaki LSZH kablo yapısı, yoğun portlu SC ve LSH panolar arasında çok sayıda fiber bağlantı yapılırken kabin içi hava akışını engellemeden tertipli bir kablo demeti oluşturmaya olanak tanır. LSZH dış kılıf, düşük duman yoğunluğu ve halojensiz yapısıyla veri merkezleri ve ofis binalarındaki yangın güvenliği şartnameleriyle uyumlu çözümler arasında yer alır.

Öne çıkan kullanım alanları

• SC portlu ana dağıtım panolarından LSH portlu kritik servis panolarına OM5 uplink bağlantıları
• Güvenlik, yönetim ve izleme devrelerinin LSH üzerinde fiziksel olarak ayrıştırıldığı omurga yapıları
• Çok kiracılı veri merkezlerinde kiracıya özel devrelerin LSH portlu panolar üzerinden sonlandırılması

Sahada dikkat edilmesi gerekenler

SC ve LSH ferüller bağlantı öncesinde temizlenmeli, LSH tarafında kilit mekanizmasının doğru şekilde devreye girdiği kontrol edilmelidir. Kablo güzergâhının planlanması sırasında minimum bükülme yarıçapına uyulmalı ve kabloya uzun süreli mekanik yük bindirecek sıkı kelepçelerden kaçınılmalıdır. Etiketleme ve dokümantasyonun güncel tutulması, özellikle kritik devrelerde operasyonel riskleri düşürür.

Teknik özet

• Fiber tipi: OM5 wideband multimode
• Fiber yapısı: 50/125 µm
• Konnektörler: SC UPC – LSH UPC
• Yapı: Duplex
• Dış çap: Yaklaşık 2mm
• Dış kılıf: LSZH, iç ortam
