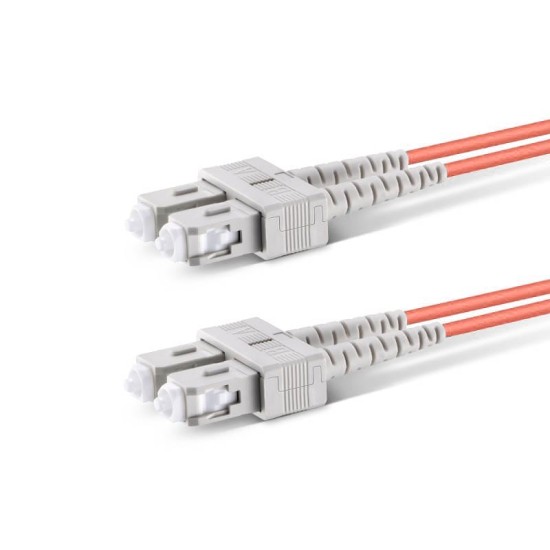

SC UPC - SC UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm

SC UPC - SC UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm, iç ortam Multi Mode fiber altyapılarda SC portlu aktif ve pasif ekipmanlar arasında bağlantı kurmak amacıyla kullanılan OM1 sınıfı bir fiber patch kablodur. 62.5/125 µm çekirdek yapısına sahip OM1 fiber, özellikle bina içi omurga ve yatay kablolama sistemlerinde uzun süredir kullanılan altyapılarla uyumlu olacak şekilde konumlandırılır. Duplex tasarım, veri iletiminde gönderim ve alım sinyallerini ayrı fiberler üzerinden taşırken LSZH dış kılıf kapalı alan projelerinde güvenlik beklentilerine cevap verir.

OM1 Multi Mode fiberin iç ortam ağ yapılarındaki rolü

OM1 fiber, geniş çekirdek çapı sayesinde eski nesil Multi Mode sistemlerle uyumluluk avantajı sunar. Bu özellik, mevcut altyapının tamamen değiştirilmeden kullanılmaya devam edildiği projelerde önemlidir. OM1 sınıfı, kısa mesafeli bağlantılarda öngörülebilir bir iletim karakteristiği sergiler.

62.5/125 µm çekirdeğin bağlantı davranışı

Geniş çekirdek yapısı, ışığın fiber içinde çoklu modlar halinde yayılmasına olanak tanır. Bu durum, OM1 fiberin belirli hız ve mesafe sınırları içinde stabil çalışmasını sağlar. Patch cord, bu optik davranışı bağlantı noktalarında koruyacak şekilde sonlandırılmıştır.

SC – SC konnektör yapısının tercih edilme nedeni

SC konnektör, kare formu ve itmeli kilitleme mekanizmasıyla fiber altyapılarda yaygın olarak kullanılır. SC–SC patch cord, iki SC portlu cihaz arasında doğrudan bağlantı kurulmasını sağlar ve özellikle patch panel tarafında sağlam mekanik temas sunar.

UPC parlatma ile temas yüzeyi uyumu

UPC parlatmalı SC uçlar, Multi Mode bağlantılarda standart bir temas yapısı oluşturur. Düz ferül yüzeyi, adaptör içinde merkezlenmiş bir optik temas sağlayarak bağlantı kayıplarının kontrol altında tutulmasına yardımcı olur.

Duplex yapı ile sinyal yönlerinin netliği

Duplex patch cord, Tx ve Rx sinyallerini iki ayrı fiber üzerinden taşır. Bu yapı, Multi Mode transceiver’ların çalışma prensibiyle uyumludur ve bağlantı şemasının sahada daha kolay takip edilmesini sağlar.

Optik performansı etkileyen kurulum faktörleri

OM1 patch cord’un sahadaki performansı, konnektör temizliği ve adaptör uyumu gibi uygulama detaylarına bağlıdır. SC konnektörlerin adaptöre tam oturması ve kablonun bükülme yarıçapına uygun şekilde yönlendirilmesi, ölçülen insertion loss değerlerini doğrudan etkiler.

Devreye alma ve kontrol aşaması

Bağlantı tamamlandıktan sonra yapılan temel optik testler, hattın beklenen seviyede çalıştığını doğrulamak açısından önemlidir. Özellikle SC–SC bağlantılarda adaptör kalitesi kontrol edilmelidir.

LSZH 2mm kablo yapısının iç ortam avantajları

2mm dış çapa sahip kablo, rack ve pano içlerinde düzenli kablo yönetimi sağlar. LSZH kılıf ise yangın anında düşük duman oluşumunu hedefleyen iç ortam projelerinde tercih edilir. Bu yapı, ofis binaları ve teknik alanlar için dengeli bir çözüm sunar.

Kurulum sırasında dikkat edilmesi gerekenler

• SC konnektörlerin adaptöre tam oturduğundan emin olunmalıdır.
• Konnektör uçları bağlantı öncesi temizlenmelidir.
• Kablo, keskin dönüşlerden kaçınılarak yönlendirilmelidir.

Teknik özet

• Fiber tipi: Multi Mode
• Fiber standardı: OM1 (62.5/125 µm)
• Konnektörler: SC UPC – SC UPC
• Yapı: Duplex
• Kablo çapı: 2mm
• Kılıf: LSZH (iç ortam)
