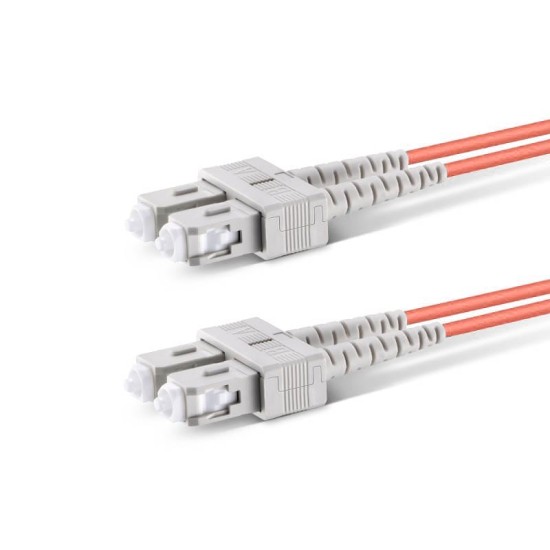

SC UPC - SC UPC - OM2 Fiber Optik Patch Cord Duplex LSZH 2mm

SC UPC - SC UPC - OM2 Fiber Optik Patch Cord Duplex LSZH 2mm, bağlantı uçlarında çeşitlilik yerine standartlaşmayı tercih eden fiber ağ tasarımlarında kullanılır. Her iki uçta da SC konnektör bulunması, pano ve cihaz tarafında aynı fiziksel arayüzün korunmasını sağlar ve bağlantı düzeninin sade kalmasına yardımcı olur. Bu yaklaşım, bakım süreçlerinde hata payını azaltmayı ve bağlantıların daha hızlı izlenmesini hedefleyen sistemlerde öne çıkar.

Aynı uç tipinin kullanılması neden tercih edilir?

Farklı konnektör tiplerinin bir arada kullanıldığı yapılarda adaptör uyumsuzlukları ve yanlış patchleme riski artar. SC–SC yapı, bu karmaşıklığı ortadan kaldırarak bağlantı disiplinini sadeleştirir. Özellikle büyük dağıtım panolarında, tüm bağlantıların aynı tip olması operasyonel netlik sağlar.

SC konnektörün saha davranışı

SC konnektör, itmeli kilitleme mekanizması sayesinde hızlı tak-çıkar imkânı sunar. Geniş ferül yüzeyi, adaptör içinde stabil bir temas oluşturur ve bağlantı sırasında mekanik hizalamanın kolay yapılmasına olanak tanır.

OM2 fiber bu sade yapıyı nasıl destekler?

OM2 Multi Mode fiber, 50/125 µm çekirdek ölçüsüyle OM1’e göre daha kontrollü bir ışık yayılım profiline sahiptir. Bu özellik, özellikle SC gibi daha geniş temas yüzeyine sahip konnektörlerle birlikte kullanıldığında, kısa mesafeli bağlantılarda tutarlı bir iletim karakteri elde edilmesine yardımcı olur.

50/125 µm çekirdeğin pratik sonucu

50 mikron çekirdek, sinyalin fiber içinde daha sınırlı modlarda ilerlemesini sağlar. Bu durum, bağlantı noktalarında ölçüm sonuçlarının daha dengeli okunmasına katkı sağlar ve OM2 altyapının öngörülebilir davranışını destekler.

Duplex yapı ile bağlantı takibinin kolaylaşması

Duplex tasarım, iletim ve alım sinyallerini fiziksel olarak ayırır. SC–SC yapı ile birleştiğinde, bağlantı yönlerinin pano üzerinde görsel olarak daha kolay ayırt edilmesini sağlar. Bu durum, arıza tespit ve bakım süreçlerinde zaman kazandırır.

LSZH 2mm kablonun sistem içindeki rolü

2mm çaplı kablo, yoğun bağlantı noktalarında kablo karmaşasını azaltır. LSZH dış kılıf, kapalı alanlarda duman ve zararlı gaz oluşumunu sınırlamayı hedefleyen güvenlik gereksinimleriyle uyumludur. Bu yapı, ofis ve teknik alanlarda tercih edilen kurulum yaklaşımını destekler.

Kullanım sırasında dikkat edilmesi gerekenler

• SC konnektörler adaptöre tam oturacak şekilde yerleştirilmelidir.
• Kablo yönlendirmesi sırasında aşırı bükülmeden kaçınılmalıdır.
• Bağlantıdan önce ferül yüzeyleri kontrol edilmelidir.

Teknik özet

• Fiber tipi: Multi Mode
• Fiber standardı: OM2 (50/125 µm)
• Konnektörler: SC UPC – SC UPC
• Yapı: Duplex
• Kablo çapı: 2mm
• Kılıf: LSZH
