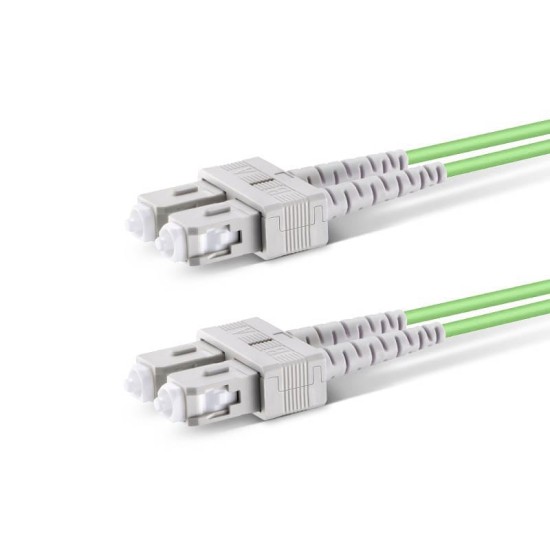

SC UPC - SC UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm

SC UPC - SC UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm, her iki ucunda SC portlu panolar veya aktif cihazlar bulunan OM5 wideband multimode omurgalarda kullanılan, kısa ve orta mesafe yüksek bant genişlikli bağlantılar için tasarlanmış bir duplex patch kablodur. SC konnektörün kare gövdesi ve sağlam yapısı, özellikle dağıtım ve omurga panolarında düzenli port dizilimi sunarken, OM5 fiber çekirdek 850–953 nm aralığındaki SWDM uygulamaları için geniş bir çalışma penceresi sağlar.

SC – SC OM5 patch cord’un omurga tarafındaki rolü

Birçok kampüs ve bina içi fiber omurga, SC portlu panolar ile kurgulanır. OM5 seviyesinde kablo ve panel kullanılan yapılarda, SC UPC - SC UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm, farklı panolar arasındaki kısa bağlantılarda, omurga ile dağıtım katmanı arasındaki geçişlerde ve test noktalarında devreye girer. SC konnektörün sahada yıllardır kullanılan standardize yapısı, teknik ekiplerin port tanıma süreçlerini de kolaylaştırır.

OM5 wideband multimode ile yüksek kapasiteli kampüs omurgaları

OM5 fiber, klasik OM3/OM4 multimode çözümlerinin üzerine ek olarak 850, 880, 910 ve 940 nm dalga boylarında çalışabilen wideband yapısıyla, SWDM tabanlı 40G ve 100G bağlantılar için kısa mesafede yüksek toplam kapasite sunar. SC – SC OM5 patch cord, omurga panosu üzerinde tanımlanan bu yüksek hızlı devrelerin düzenli ve yönetilebilir biçimde sonlandırılmasını sağlar.

Duplex yapı ve devre yönetimi

Duplex tasarım, her kablo içinde iki ayrı fiber çekirdeği üzerinden Tx ve Rx sinyallerini taşır. SC portların net olarak işaretlenebilir yüzeyi, devre etiketleriyle birlikte kullanıldığında, hangi kablonun hangi devreye ait olduğunun hem sahada hem dokümantasyonda kolayca takip edilmesini sağlar. Bu, bakım pencerelerinde devre taşıma veya kapasite artırma çalışmalarında hata riskini azaltır.

LSZH 2mm kablo yapısı ve kabinet düzeni

2mm dış çapa sahip LSZH patch cord, yoğun portlu SC panolar arasında çok sayıda lif taşınması gereken durumlarda kablo demetlerinin kontrol altında kalmasına yardımcı olur. LSZH (Low Smoke Zero Halogen) dış kılıf, olası yangın senaryolarında düşük duman ve halojen içermeyen yapısıyla veri merkezi ve ofis binalarındaki güvenlik şartnameleriyle uyumlu bir çözüm sunar.

Tipik kullanım alanları

• OM5 tabanlı SC omurga panoları arasında kısa mesafeli yüksek hızlı bağlantılar
• SC portlu dağıtım panoları ile omurga panoları arasındaki duplex uplink hatları
• Omurga üzerinde tanımlanan test veya geçici devrelerin düzenli sonlandırılması

Kurulumda dikkat edilmesi gereken noktalar

SC ferüllerin bağlantı öncesinde uygun temizleme aparatıyla kontrol edilmesi ve adaptörlere otururken tam kilitlendiğinden emin olunması gerekir. Kablo güzergâhı planlanırken minimum bükülme yarıçapının altına inilmemeli, çekme kuvveti sınırları aşılmamalıdır. Panolarda tutarlı etiketleme yapılması, özellikle OM5 hızında çalışan devrelerin sahada karıştırılmasını önlemeye yardımcı olur.

Teknik özet

• Fiber tipi: OM5 wideband multimode
• Fiber yapısı: 50/125 µm
• Konnektörler: SC UPC – SC UPC
• Yapı: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
