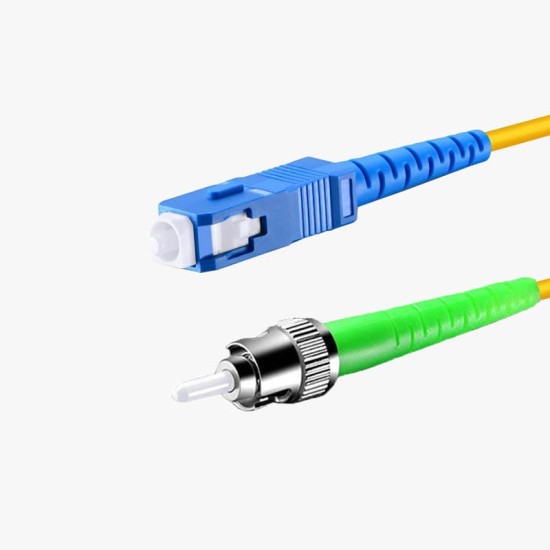

SC UPC - ST APC - G657A2 Fiber Optik Patch Cord Simplex LSZH 3mm

SC UPC – ST APC konnektör çiftine sahip G657A2 Single Mode simplex fiber patch cord, 9/125 µm çekirdek yapısıyla 1310 nm ve 1550 nm dalga boylarında düşük ekleme kaybı sağlayan yüksek performanslı bağlantılar için üretilmiştir. LSZH 3 mm dış kılıfı, iç mekân güvenlik standartlarını karşılayarak tek damarlı fiber altyapılarında stabil sinyal iletimi sunar.

G657A2 Single Mode fiber yapısının performans kriterleri

G657A2 sınıfı fiber, dar bükülme yarıçaplarında dahi sinyal zayıflamasını minimize edecek biçimde optimize edilir. OS2 optik hatlarla tam uyumluluğu sayesinde yüksek bant genişliği gerektiren uzun mesafe uygulamalarda kararlı güç seviyeleri elde edilir.

Bükülme toleransı ve sinyal kararlılığı

Kablo, yatay dağıtım kanalları ve panel içi yönlendirmelerde oluşan dar açılı dönüşlerde bile optik yoğunluğu koruyarak mikro bükülme kaynaklı kayıpları düşürür. Böylece bağlantı noktaları arasında ölçülebilir seviyede daha düşük ekleme kaybı sunulur.

Konnektör mimarisi: SC UPC ve ST APC

SC UPC yüzey yapısı, düşük yüzey pürüzlülüğü sayesinde düşük ekleme kaybı sağlar. ST APC ucu ise açılı parlatma tekniği ile geri dönüş kaybını azaltan hassas arayüz sunar. Bu kombinasyon, farklı konnektör standartlarının kullanıldığı optik platformlar arasında kayıpsız geçiş sağlar.

Arayüz uyumluluğu

ST APC tarafının kilitli mekanik yapısı, özellikle saha koşullarında bağlantı stabilitesini artırır. SC UPC çıkışlı cihazlardan ST APC girişli test, dağıtım veya ölçüm birimlerine doğrudan bağlantı sağlamak için idealdir.

LSZH 3 mm dış kılıfın avantajları

LSZH malzeme, yüksek sıcaklık ve alev durumlarında toksik gaz salınımını sınırlayan yapısıyla kapalı alan güvenlik standartlarına uygundur. 3 mm çaplı simplex tasarım, tek damarlı kablonun esneklik ve mekanik dayanım arasındaki dengeyi korur.

Kullanım alanları

• SC UPC çıkışlı OS2 optik cihazlardan ST APC girişli ekipmanlara geçiş bağlantıları
• FTTx ve bina içi fiber dağıtım sistemleri
• Uzun mesafe tek modlu transmisyon uygulamaları
• Saha test cihazları ve kalibrasyon bağlantıları

Teknik değerler

• Fiber tipi: 9/125 µm G657A2 Single Mode
• Konnektörler: SC UPC – ST APC
• Kablo yapısı: Simplex, LSZH 3 mm
• Dalga boyu desteği: 1310 nm / 1550 nm
• Düşük ekleme kaybı (Insertion Loss)
• Yüksek geri dönüş kaybı (Return Loss) – APC uç için
