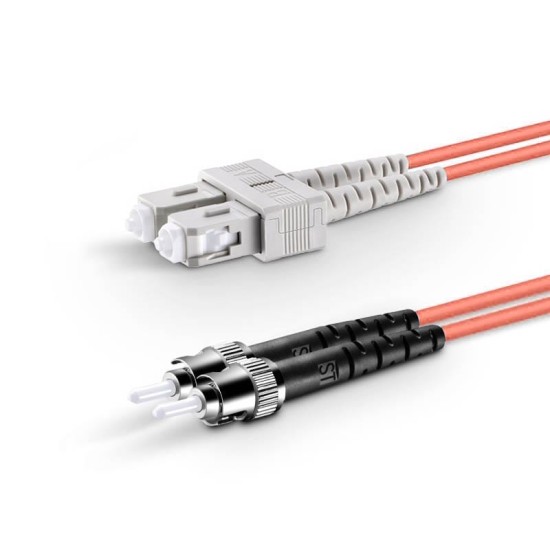

SC UPC - ST UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm

SC UPC - ST UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm, bina içi Multi Mode altyapılarda SC portlu dağıtım panoları ile ST portlu saha veya uç ekipmanlar arasında fiziksel ve optik uyumu esas alarak bağlantı kurmak için kullanılan OM1 sınıfı bir fiber patch kablodur. 62.5/125 µm çekirdek yapısına sahip OM1 fiber, özellikle uzun süredir kullanılan iç ortam kablolama sistemlerinin devamlılığını sağlamak amacıyla tercih edilir. Duplex yapı sayesinde iletim ve alım sinyalleri ayrı fiberler üzerinden taşınır; LSZH dış kılıf ise kapalı alan tesisatlarında güvenlik beklentilerine uygun bir yapı sunar.

OM1 fiberin iç ortam altyapılardaki teknik yaklaşımı

OM1 Multi Mode fiber, geniş çekirdek çapı ile tanımlanan bir standarttır ve kısa mesafeli bağlantılarda stabil bir optik davranış sergilemesi hedeflenir. Güncel yüksek hızlı omurgalar için tasarlanmış bir fiber sınıfı olmaktan ziyade, mevcut bina içi ağların sürdürülebilirliği açısından önem taşır. Bu patch cord, OM1 altyapının karakteristik iletim yapısını bağlantı noktalarında korumayı amaçlar.

62.5/125 µm çekirdeğin pratik etkileri

62.5 mikron çekirdek, ışığın fiber içinde birden fazla modda yayılmasına olanak tanır. Bu durum, OM1 fiberin belirli mesafe sınırları içinde öngörülebilir bir performans sunmasını sağlar. Özellikle eski nesil aktif ekipmanlarla çalışılan ortamlarda, çekirdek ölçüsünün uyumu bağlantı kalitesini doğrudan etkiler.

SC – ST konnektör kombinasyonunun saha avantajı

SC konnektör, itmeli kilitleme mekanizması ve kare formu sayesinde patch panel ve dağıtım noktalarında yaygın olarak kullanılır. ST konnektör ise bayonet tipi kilitleme yapısıyla saha uygulamalarında sağlam bir mekanik tutunma sunar. SC–ST patch cord, bu iki farklı kullanım yaklaşımını tek bağlantı üzerinde birleştirerek, panel ile saha ekipmanı arasındaki geçişi doğrudan hale getirir.

UPC parlatmanın bağlantı yüzeyine etkisi

UPC parlatmalı ferül yüzeyleri, Multi Mode bağlantılarda standart kabul edilen bir temas profili sunar. SC ve ST uçlarda kullanılan UPC yüzey, adaptör içinde merkezlenmiş bir optik temas oluşturur ve bağlantı kayıplarının kontrol altında tutulmasına yardımcı olur.

Duplex yapı ile veri akışının düzenlenmesi

Duplex patch cord tasarımı, gönderim (Tx) ve alım (Rx) sinyallerini fiziksel olarak ayırır. Bu yapı, Multi Mode transceiver’ların çalışma prensibiyle uyumludur ve bağlantı planlamasında sinyal yönlerinin net biçimde izlenmesini sağlar. Özellikle dağıtım panolarında hata riskini azaltan bir düzen sunar.

Optik performansı belirleyen uygulama faktörleri

OM1 patch cord’un sahadaki gerçek performansı, yalnızca fiber standardına değil, kurulum kalitesine de bağlıdır. SC konnektörlerin adaptöre tam oturması ve ST konnektörlerin kilitleme mekanizmasının doğru şekilde kullanılması, ölçülen insertion loss değerlerini doğrudan etkiler. Ayrıca kablonun minimum bükülme yarıçapına uygun şekilde yönlendirilmesi, iletim karakteristiğinin korunması açısından önemlidir.

Kurulum sonrası kontrol adımları

Bağlantı tamamlandıktan sonra, her iki uçtaki konektörlerin sabitliği ve temizliği kontrol edilmelidir. Özellikle SC–ST geçişlerinde adaptör uyumu, devreye alma sırasında gözden kaçmaması gereken bir detaydır.

LSZH 2mm kablo yapısının iç ortam katkısı

2mm dış çapa sahip patch cord, rack ve pano içlerinde daha düzenli bir kablo yerleşimi sağlar. LSZH kılıf ise yangın anında yoğun duman oluşumunu sınırlamayı hedefleyen iç ortam projelerinde tercih edilir. Bu özellikler, ofis binaları, teknik odalar ve kampüs içi alanlarda güvenli bir kurulum yaklaşımını destekler.

Uygulamada dikkat edilmesi gerekenler

• ST konnektörler takılırken kilitleme hareketi tamamlanmalıdır.
• SC uçlar adaptöre zorlanmadan yerleştirilmelidir.
• Kablo güzergâhı baskı ve gerilme oluşturmayacak şekilde planlanmalıdır.

Teknik özet

• Fiber tipi: Multi Mode
• Fiber standardı: OM1 (62.5/125 µm)
• Konnektörler: SC UPC – ST UPC
• Yapı: Duplex
• Kablo çapı: 2mm
• Kılıf: LSZH (iç ortam)
