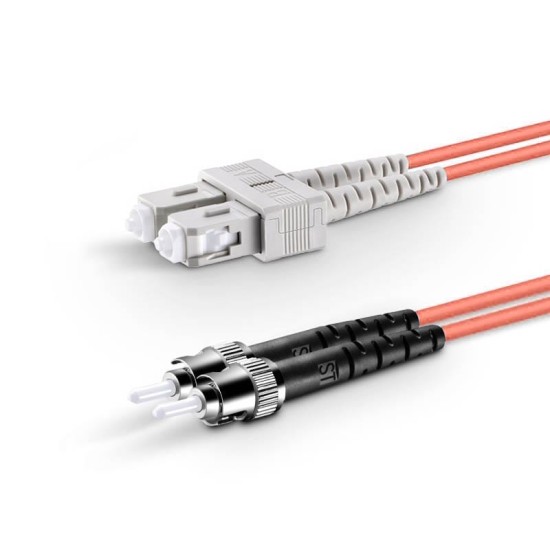

SC UPC - ST UPC - OM2 Fiber Optik Patch Cord Duplex LSZH 2mm

SC UPC - ST UPC - OM2 Fiber Optik Patch Cord Duplex LSZH 2mm, aynı sistem içinde farklı kuşak ekipmanların birlikte çalışmasını gerektiren ağlarda kullanılır. SC arayüzlü dağıtım noktaları ile ST bağlantı bekleyen test cihazları veya saha ekipmanları arasında köprü görevi görür. Bu yapı, bağlantıyı hızlandırmak yerine süreçleri kesintisiz tutmayı hedefleyen geçiş senaryolarında tercih edilir.

Farklı nesil arayüzlerin aynı hatta buluşması

Bazı kurulumlarda yeni panolar SC standardına geçerken, ölçüm ve doğrulama tarafında ST portlu cihazlar kullanılmaya devam eder. SC–ST kombinasyonu, adaptör veya dönüştürücü ihtiyacını ortadan kaldırarak doğrudan bağlantı kurulmasını sağlar. Bu yaklaşım, özellikle devreye alma ve bakım aşamalarında zaman kaybını azaltır.

ST ucun sahadaki işlevsel avantajı

ST konnektör, bayonet kilitleme mekanizması sayesinde hızlı bağlanır ve yerinde sabitlenir. Saha koşullarında sık tak-çıkar yapılan test bağlantılarında bu mekanik davranış, bağlantının kontrol altında kalmasına yardımcı olur.

OM2 fiberin bu senaryodaki katkısı

OM2 Multi Mode fiber, 50/125 µm çekirdek yapısıyla kısa mesafeli iletimlerde daha dar bir modal dağılım sunar. Bu özellik, farklı konnektör davranışlarının aynı hatta yer aldığı bağlantılarda sinyal yayılımının daha düzenli kalmasına katkı sağlar. OM2’nin tercih edilme nedeni, geçiş sürecinde ölçümlerin tutarlı okunabilmesidir.

50/125 µm çekirdeğin ölçüm tarafındaki etkisi

50 mikron çekirdek, ışığın fiber içinde daha sınırlı yollar izlemesine neden olur. Bu durum, test cihazlarıyla yapılan ölçümlerde dalgalanmanın azalmasına ve sonuçların daha net yorumlanmasına yardımcı olur.

Duplex düzen ile yönlü sinyal kontrolü

Duplex yapı, iletim ve alım hatlarını fiziksel olarak ayırır. SC–ST geçişlerinde bu ayrım, bağlantı yönlerinin karışmasını önler ve özellikle test aşamalarında hatların doğru takip edilmesini kolaylaştırır.

LSZH 2mm kablo yapısının pratik etkisi

2mm dış çapa sahip kablo, geçici veya kalıcı kurulumlarda kablo karmaşasını azaltır. LSZH kılıf, kapalı alanlarda güvenlik beklentilerini karşılamaya yönelik bir tercih olup, yoğun insan trafiğinin bulunduğu alanlarda kullanım açısından önem taşır.

Uygulamada dikkat edilmesi gerekenler

• ST konnektör kilitleme hareketi tamamlanmadan bırakılmamalıdır.
• SC uç adaptöre düz eksende yerleştirilmelidir.
• Kablo, test sırasında çekme gerilimine maruz bırakılmamalıdır.

Teknik özet

• Fiber tipi: Multi Mode
• Fiber standardı: OM2 (50/125 µm)
• Konnektörler: SC UPC – ST UPC
• Yapı: Duplex
• Kablo çapı: 2mm
• Kılıf: LSZH
