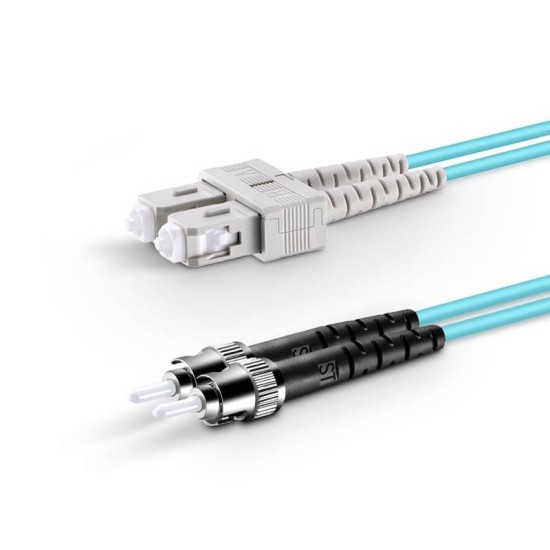

SC UPC - ST UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm

SC UPC - ST UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm, bir ucunda SC portlu patch panolar veya switch’ler, diğer ucunda ST portlu saha kutuları ya da eski nesil cihazlar bulunan OM3 multimode altyapılarda kullanılan hibrit bir duplex fiber patch kablodur. SC tarafı patch odasında okunabilir ve düzenli port yapısı sunarken, ST tarafı bayonet kilit mekanizması sayesinde titreşimin veya fiziksel temasın olduğu noktalarda bağlantının yerinden çıkmasını zorlaştırır.

SC – ST OM3 kombinasyonunun kullanım motivasyonu

Altyapısı yıllar içinde büyümüş birçok tesiste, dağıtım panoları SC portlarla yenilenmişken, uç noktadaki saha kutuları veya cihazlar ST portlu kalmaya devam eder. SC UPC - ST UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm, bu karma durumu basit bir patch kablo ile çözerek, ek konvertör veya adaptör kullanma ihtiyacını azaltır. Böylece hem maliyet hem de bağlantı noktası sayısı kontrol altında tutulur.

SC tarafında patch odası düzeni

SC konnektörün geniş formu, port numaralarının sahada hızlı okunmasına ve kablo yönlendirmesinin daha rahat takip edilmesine imkân tanır. OM3 fiber ile birleştiğinde, dağıtım panosundan gelen bağlantılar yüksek bant genişliği gerektiren hizmetleri taşıyabilir. SC – ST patch cord’lar bu trafiği ST portlu uç noktaya taşır.

ST tarafında sahaya uygun bağlantı

ST konnektör, adaptöre takılıp çevrilerek kilitlenen bayonet mekanizmasıyla özellikle saha ve endüstriyel ortamlar için geliştirilmiş bir yapıya sahiptir. Cihaz kapağına çarpma veya kabloya temas gibi durumlarda bağlantının korunmasına yardımcı olur. SC – ST OM3 kablo, bu sahadaki ST altyapıyı modern OM3 bağlantı performansına taşır.

OM3 multimode fiber ile performans kazanımı

OM3 sınıfı 50/125 µm fiber, 850 nm lazer tabanlı iletimde yüksek bant genişliği sağlamak üzere optimize edilmiştir. SC UPC - ST UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm, özellikle kabinet içi ve oda içi kısa mesafe bağlantılarda, 10G’ye geçiş planlayan ağlar için sağlam bir temel oluşturur. Doğru optik modüllerle birlikte sinyal seviyesi ve hata oranları kontrol altında tutulabilir.

Duplex yapı ve bağlantı yönetimi

Duplex tasarım, Tx ve Rx kanallarını fiziksel olarak ayırdığı için, devre yönetimi açısından netlik sağlar. SC tarafında port etiketleri, ST tarafında ise kablo işaretlemeleri kullanılarak hangi lifin hangi devreye ve yöne ait olduğu sahada kolayca tespit edilir. Bu, bakım pencerelerinde yapılan müdahalelerin daha kontrollü yürütülmesini destekler.

LSZH 2mm kablo ve iç mekân uyumu

2mm dış çapa sahip LSZH patch cord, kablo kanallarında ve patch alanlarında yoğunluk oluşturmadan düzenli bir kablo demeti kurulmasını kolaylaştırır. LSZH dış kılıf, yangın sırasında düşük duman ve korozif gaz çıkarma özelliğiyle çalışma alanını nispeten daha güvenli hâle getirir. Bu da ofis binaları, kampüsler ve veri merkezleri için önemli bir kriterdir.

Kurulum ve bakım önerileri

• SC ve ST ferüller, bağlantıdan önce uygun fiber temizleme ekipmanı ile temizlenmelidir.
• ST ucu adaptöre takıldıktan sonra kilitleme hareketi tam uygulanmalı, kablo hafifçe çekilerek sağlamlık test edilmelidir.
• Kablo rotası planlanırken minimum bükülme yarıçapı ve çekme kuvveti sınırlarına uyulmalıdır.

Teknik özet

• Fiber tipi: OM3 multimode
• Fiber yapısı: 50/125 µm
• Konnektörler: SC UPC – ST UPC
• Topoloji: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam kullanımı
