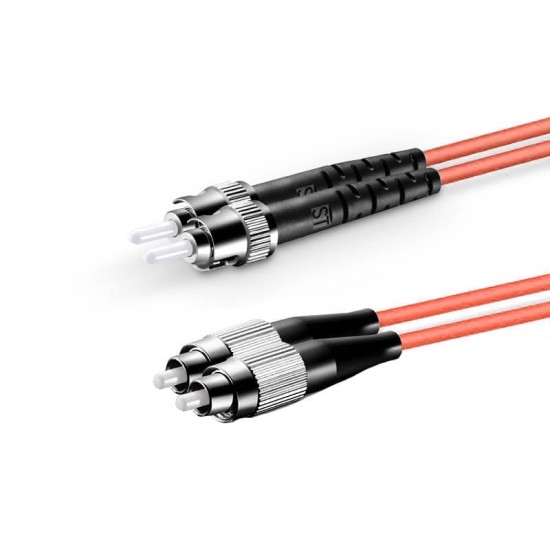

ST UPC - FC UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm

ST UPC - FC UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm, bağlantı noktalarında fiziksel dayanımın ve sabitliğin öncelikli olduğu iç ortam Multi Mode fiber kurulumları için geliştirilmiş bir patch kablodur. Bir ucunda bayonet kilitlemeli ST konnektör, diğer ucunda ise vidalı FC konnektör bulunur; bu yapı, bağlantının hem hızlı kurulmasını hem de uzun süre yerinden oynamadan kalmasını hedefleyen senaryolarda tercih edilir. OM1 fiber yapısı, mevcut bina içi altyapıların sürekliliğini koruyacak şekilde konumlandırılmıştır.

Mekanik stabilitenin kritik olduğu bağlantı senaryoları

Her fiber bağlantıda optik değerler önemli olsa da bazı projelerde asıl risk, bağlantının zamanla gevşemesi veya titreşim nedeniyle temas kaybı yaşamasıdır. ST–FC kombinasyonu, bu riski azaltmak için iki farklı kilitleme yaklaşımını bir araya getirir. ST konnektör hızlı tak-çıkar imkânı sunarken, FC konnektör vidalı yapısıyla bağlantının uzun süre sabit kalmasını sağlar.

Bayonet ve vidalı kilitlemenin birlikte kullanımı

ST konnektörün çevirerek kilitlenen yapısı, sahada pratik müdahalelere olanak tanır. FC konnektör ise bağlantı tamamlandıktan sonra vidalanarak sabitlenir ve istemsiz hareketleri sınırlar. Bu iki mekanik yaklaşım, farklı uçlarda farklı ihtiyaçlara cevap verir.

OM1 Multi Mode fiberin bu üründeki işlevi

OM1 fiber, 62.5/125 µm çekirdek ve kaplama ölçüsüyle tanımlanan, kısa mesafeli iç ortam bağlantıları için geliştirilmiş bir Multi Mode standarttır. Güncel yüksek hız beklentilerinden ziyade, uzun yıllardır kullanılan kablolama sistemleriyle uyumlu çalışmayı hedefler. Bu patch cord, OM1 fiberin karakteristik iletim davranışını bağlantı seviyesinde tutarlı şekilde sürdürmek amacıyla sonlandırılmıştır.

Geniş çekirdek yapısının tolerans etkisi

62.5 mikron çekirdek, optik sinyalin fiber içine daha geniş bir açıyla girmesine izin verir. Bu durum, özellikle eski nesil aktif ekipmanlarla kurulan bağlantılarda hizalama hassasiyetinin daha esnek olmasına katkı sağlar ve saha uygulamalarında hata payını azaltır.

Duplex tasarım ile yönlü veri akışı

Duplex yapı, gönderim ve alım sinyallerini iki ayrı fiber üzerinden taşır. Bu fiziksel ayrım, Multi Mode transceiver’ların çalışma prensibiyle uyumludur ve bağlantı şemasının sahada daha net takip edilmesini sağlar. ST–FC yapıda bu düzen, farklı uç tiplerine rağmen sinyal yönlerinin karışmamasına yardımcı olur.

Uygulama sırasında optik performansı etkileyen faktörler

Bu patch cord’un sahadaki performansı, konnektörlerin doğru şekilde kilitlenmesi ve kablonun bükülme sınırlarına uygun yönlendirilmesiyle doğrudan ilişkilidir. FC konnektörün vidalı yapısı, bağlantı tamamlandıktan sonra temas yüzeyinin sabit kalmasına katkı sağlar; ST konnektör tarafında ise kilitleme hareketinin tam yapılması önemlidir.

Kurulum sonrası kontrol önerileri

• FC konnektör vidalandıktan sonra gevşeklik kontrolü yapılmalıdır.
• ST konnektör kilitlenmeden bağlantı tamamlanmış sayılmamalıdır.
• Kablo, sürekli gerilim altında kalmayacak şekilde yönlendirilmelidir.

LSZH 2mm kablo yapısının iç ortam katkısı

2mm dış çapa sahip kablo, pano ve rack içlerinde daha düzenli bir yerleşim sağlar. LSZH kılıf ise yangın anında yoğun duman ve zararlı gaz oluşumunu sınırlandırmayı hedefleyen iç ortam güvenlik yaklaşımlarıyla uyumludur. Bu özellikler, ofis binaları ve teknik alanlarda güvenli bir kurulum hedefleyen projeler için önemlidir.

Teknik özet

• Fiber tipi: Multi Mode
• Fiber standardı: OM1 (62.5/125 µm)
• Konnektörler: ST UPC – FC UPC
• Yapı: Duplex
• Kablo çapı: 2mm
• Kılıf: LSZH (iç ortam)
