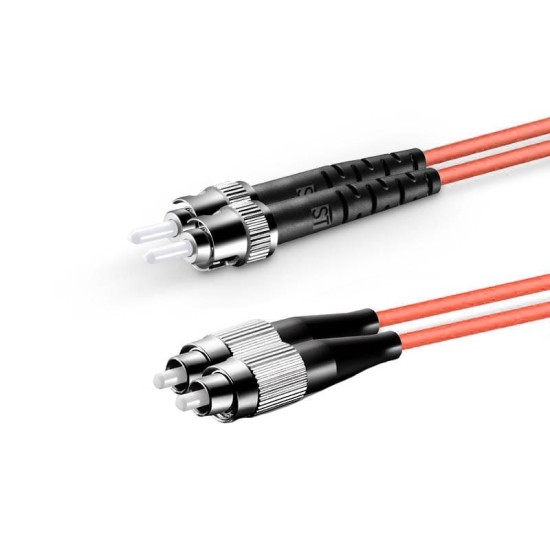

ST UPC - FC UPC - OM2 Fiber Optik Patch Cord Duplex LSZH 2mm

ST UPC - FC UPC - OM2 Fiber Optik Patch Cord Duplex LSZH 2mm, bir ucunda ST portlu eski nesil cihazlar veya saha kutuları, diğer ucunda vidalı FC portlu modüller ya da panolar bulunan OM2 multimode altyapılarda kullanılan hibrit konnektörlü bir duplex patch kablodur. ST tarafı bayonet kilitli yapısıyla saha alışkanlıklarını korurken, FC tarafı özellikle sabit bırakılması istenen bağlantılarda yüksek mekanik güvenlik sağlar. OM2 fiber çekirdeği kısa mesafeli iç ortam hatlarında dengeli iletim sunar.

ST – FC köprüsünün sağladığı esneklik

Bazı altyapılarda, geçmiş dönemden kalan ST portlu cihazlar hâlâ aktif kullanılmakta, yeni eklenen modüller veya test noktaları ise FC arayüzle devreye alınmaktadır. ST UPC - FC UPC - OM2 Fiber Optik Patch Cord Duplex LSZH 2mm, bu iki cihaz grubunu tek kabloyla birleştirerek ek dönüştürücü ekipman ihtiyacını azaltır. Böylece hem maliyet hem de bağlantı noktası sayısı kontrol altında tutulur.

ST tarafında sahaya uygun bağlantı

ST konnektör, çevrilerek kilitlenen yapısıyla saha ve endüstriyel ortamlarda yıllardır kullanılan bir çözümdür. Özellikle kutu içi ve saha ekipmanlarında port karışıklığını azaltmak ve kablonun yerinden çıkmasını önlemek için tercih edilir. OM2 fiber ile birlikte ST portlu cihazlar, mevcut mekanik düzeni bozmadan daha iyi performanslı bir linke kavuşur.

FC tarafında sabit ve güvenli temas

FC konnektör adaptöre vidalanarak sabitlenir ve bu sayede bağlantının kazara gevşemesi zorlaşır. Test setupları, omurga modülleri veya hassas optik bileşenler çoğu zaman FC arayüzle gelir. ST – FC OM2 patch cord kullanıldığında, saha tarafındaki ST cihaz, omurga veya test tarafındaki FC portla doğrudan bağlanabilir.

OM2 multimode fiber ve iletim karakteri

OM2, 50/125 µm çekirdek/kaplama yapısıyla kısa mesafeli iç ortam bağlantılarında sık kullanılan bir multimode fiber standardıdır. ST UPC - FC UPC - OM2 Fiber Optik Patch Cord Duplex LSZH 2mm, bu fiber karakteristiğini hibrit konnektör yapısıyla birleştirerek, ST ve FC portlu ekipmanlar arasında kararlı bir link oluşturur. Özellikle kabinet içi veya cihaz odası içi bağlantılarda bu yapı pratik bir çözüm sunar.

Duplex tasarım ve yön takibi

Duplex patch cord, iki fiber üzerinden Tx ve Rx kanallarını ayırır. ST ve FC tarafında doğru etiketleme ile hangi lifin hangi cihaz ve yönle eşleştiği sahada net biçimde takip edilebilir. Arıza arama, link ölçümü veya devre taşıma gibi işlemler bu sayede daha kontrollü yürütülür.

LSZH 2mm kablo ve iç ortam uyumu

2mm dış çaplı LSZH patch cord, kabin içi kablo kanallarında ve dağıtım noktalarında fazla yer kaplamadan düzenli bir kablo demeti oluşturmayı kolaylaştırır. LSZH dış kılıf, olası yangın durumunda düşük duman ve halojen içermeyen yapısıyla bina içi güvenlik gereksinimlerine uyum sağlar. Böylece hem saha tarafı hem de iç ortam tarafı aynı ürün üzerinde buluşmuş olur.

Kurulumda dikkat edilmesi gerekenler

• ST konnektör adaptöre takıldıktan sonra kilitleme hareketi tam yapılmalıdır.
• FC ucu adaptöre vidalanırken gereğinden fazla sıkılmamalıdır.
• Fiber ferüller bağlantı öncesinde kir ve toza karşı kontrol edilmelidir.

Teknik özet

• Fiber tipi: OM2 multimode
• Fiber yapısı: 50/125 µm
• Konnektörler: ST UPC – FC UPC
• Düzen: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
