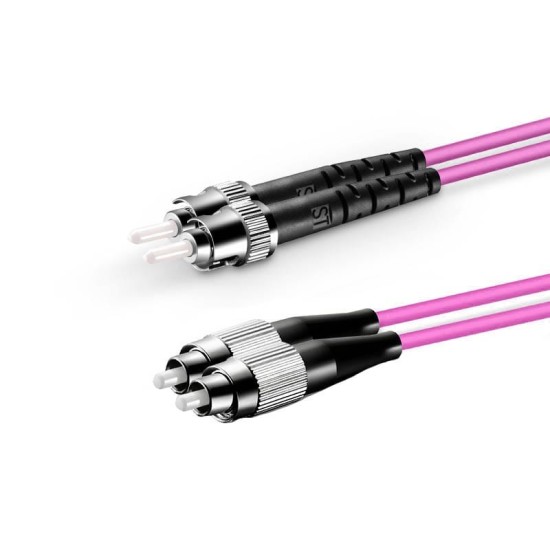

ST UPC - FC UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm

ST UPC - FC UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm, ST portlu saha veya endüstriyel ekipmanlar ile vidalı FC portlu optik modüller ve test cihazları arasında OM4 multimode altyapıda kullanılan hibrit bir duplex fiber patch kablodur. ST tarafındaki bayonet kilit mekanizması saha koşullarında bağlantının korunmasına, FC tarafındaki vidalı yapı ise laboratuvar ve omurga ortamlarında kararlı temas sağlanmasına yardımcı olur.

ST – FC OM4 kablonun öne çıktığı senaryolar

Bazı sistemlerde, sahaya yakın cihazlarda ST portlar kullanılırken, merkezde veya test tarafında FC arayüzlü modüller ve ölçüm cihazları bulunur. ST UPC - FC UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm, bu iki uç arasında OM4 seviyesindeki bant genişliğini koruyarak, ek dönüştürücü ihtiyacını ortadan kaldırır ve topolojiyi sadeleştirir.

OM4 multimode fiber ve yüksek hızlı hizmetler

OM4 50/125 µm fiber, 10G, 40G gibi yoğun trafiğe sahip uygulamalar için ofis ve saha bağlantılarını hazırlayan bir altyapı sunar. ST – FC OM4 patch cord kullanıldığında, saha tarafındaki ST cihazlar ile FC portlu modüller arasındaki kısa link, canlı ağdaki hızlarla uyumlu optik özelliklere sahip olur. Bu, test, izleme ve üretim trafiği arasındaki ayrımı daha sağlıklı yapmayı kolaylaştırır.

Duplex tasarım ve test süreçleri

Duplex yapı, Tx ve Rx liflerini iki ayrı fiber üzerinde taşıyarak tam çift yönlü iletişim sağlar. ST ve FC uçlarda doğru etiketleme yapıldığında, test ve devre devreye alma süreçlerinde hangi lifin hangi yönü temsil ettiği hızlıca görülebilir. Bu, yanlış bağlantı riskini azaltır ve süreklilik sağlar.

LSZH 2mm dış kılıf ile iç ortam standardı

2mm dış çapa sahip LSZH patch cord, teknik odalar ve laboratuvarlarda yoğun fiber kullanılan kabinlerde düzenli bir kablo demeti oluşturmayı kolaylaştırır. LSZH malzeme yapısı, yangın anında düşük duman ve halojensiz içerik ile riskleri sınırlamaya yardımcı olur; bu da kapalı hacimlerde önemli bir güvenlik parametresidir.

Örnek kullanım alanları

• ST portlu saha dolaplarından FC portlu omurga modüllerine kısa OM4 link’ler
• ST arayüzlü cihazlar ile FC portlu optik test ekipmanları arasında yapılan ölçüm bağlantıları
• Deneme devrelerinde saha ve laboratuvar ekipmanlarını bağlayan patch hatları

Kurulum önerileri

ST ve FC ferüller, bağlantıdan önce temizlenmeli ve gerekiyorsa mikroskopla kontrol edilmelidir. ST tarafında bayonet kilidin tam çevrildiğinden, FC tarafında ise konnektörün uygun sıkılıkta vidalandığından emin olmak, hem optik hem mekanik performans için kritiktir. Kablo rotası planlanırken minimum bükülme yarıçapının altına inilmemelidir.

Teknik özet

• Fiber tipi: OM4 multimode, 50/125 µm
• Konnektörler: ST UPC – FC UPC
• Topoloji: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
