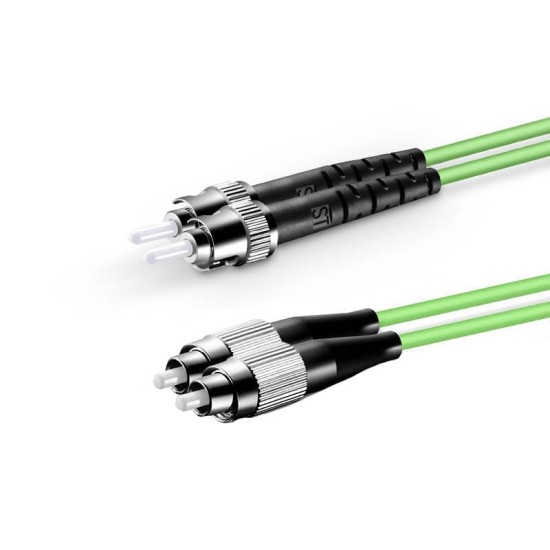

ST UPC - FC UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm

ST UPC - FC UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm, ST portlu saha veya kontrol cihazları ile vidalı FC portlu test sistemleri, optik modüller veya özel ağ ekipmanları arasında OM5 wideband multimode altyapı üzerinden bağlantı kurmayı amaçlayan hibrit bir duplex patch kablodur. ST’nin bayonet kilitli yapısı sahaya uygun dayanıklılık sunarken, FC tarafı laboratuvar ve omurga kartları üzerinde mekanik olarak sağlam bir terminasyon sağlar.

ST – FC OM5 kablonun hedeflediği senaryolar

Endüstriyel tesislerde veya geniş kampüslerde, saha tarafında ST portlu cihazlar kullanılırken, test ve izleme noktaları çoğu zaman FC arayüzlü ekipmanlar üzerinden işletilir. ST UPC - FC UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm, sahadaki ST portlu noktalardan gelen sinyallerin OM5 seviyesinde bant genişliğiyle FC portlu sistemlere taşınmasına imkân vererek, ölçüm ve doğrulama süreçlerini kolaylaştırır.

OM5 wideband multimode fiber ve ölçüm altyapısı

OM5 fiberin 850–953 nm aralığındaki geniş çalışma penceresi, SWDM çözümlerini ve yüksek hızlı bağlantıları destekleyen bant genişliği sunar. ST – FC OM5 patch cord kullanıldığında, test veya izleme altyapısı, sahadaki gerçek iletim koşullarına daha yakın bir ortamda ölçüm yapılmasına olanak tanır; bu da elde edilen sonuçların üretim ağına daha doğru yansıtılmasını sağlar.

Duplex yapı ve devre takibi

Duplex kablo, Tx ve Rx liflerini iki ayrı çekirdek üzerinden taşır. ST ve FC uçlarda yapılacak etiketleme, hangi lifin hangi yönü temsil ettiğini netleştirerek, güç ölçümü, BER testi veya protokol analizi gibi işlemlerde hata payını azaltır. Özellikle çok sayıda test devresi olan ortamlar için bu şeffaflık büyük avantaj sağlar.

LSZH 2mm kablo yapısı ve saha–laboratuvar güzergâhı

2mm dış çapa sahip LSZH patch cord, saha panolarından test laboratuvarlarına uzanan güzergâhlarda kablo kanallarının verimli kullanılmasına katkıda bulunur. LSZH dış kılıf, düşük duman yoğunluğu ve halojensiz yapısıyla kapalı alanlarda yangın güvenliği açısından tercih edilen kablo tipleri arasında yer alır.

Kullanım örnekleri

• ST portlu saha kutularından FC portlu optik test ekipmanlarına OM5 patch bağlantıları
• Endüstriyel kontrol sistemlerinden gelen sinyallerin FC tabanlı analizörlere taşınması
• Saha ile laboratuvar arasında kurulan geçici yüksek hızlı test devreleri

Kurulumda dikkat edilmesi gerekenler

ST ve FC ferüller bağlantı öncesinde temizlenmeli, ST tarafında bayonet kilidin tam olarak kilitlendiği, FC tarafında ise konnektörün adaptöre uygun sıkılıkta vidalandığı kontrol edilmelidir. Kablo güzergâhında minimum bükülme yarıçapına uyulması ve kabloya gereğinden fazla çekme kuvveti uygulanmaması, OM5 patch cord’un optik performansını korumak için kritik önemdedir.

Teknik özet

• Fiber tipi: OM5 wideband multimode
• Fiber yapısı: 50/125 µm
• Konnektörler: ST UPC – FC UPC
• Yapı: Duplex
• Dış çap: Yaklaşık 2mm
• Dış kılıf: LSZH, iç ortam
