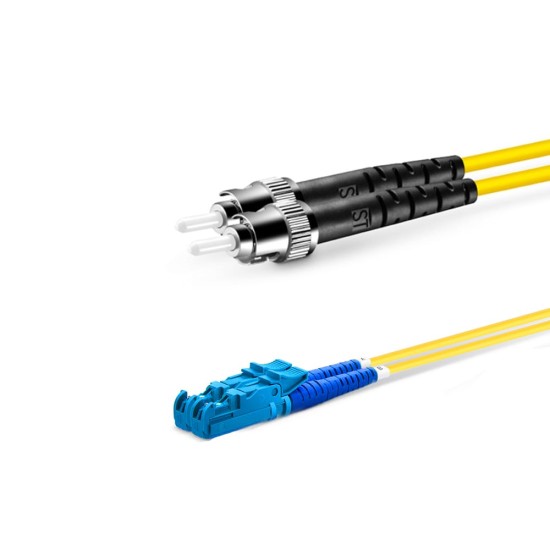

ST UPC - LSH UPC - G657A2 Fiber Optik Patch Cord Duplex - LSZH 2mm

ST UPC - LSH UPC - G657A2 Fiber Optik Patch Cord Duplex - LSZH 2mm, sahada kullanılan ST bağlantıyı, kilitlemeli LSH portların bulunduğu erişimi kontrollü kabinlere taşımak için kullanılan Single Mode bir fiber patch corddur. ST UPC uç bayonet kilitleme ile hızlı bağlantı sunar; LSH UPC uç ise kilit mekanizmasıyla bağlantının kontrolsüz sökülmesini zorlaştırır. Duplex yapı çift yönlü veri iletimini destekler, G657A2 fiber dar büküm bölgelerinde kurulum esnekliği sağlar.

ST’den kilitlemeli LSH porta dönüşüm

ST bağlantılar saha tarafında yaygındır; LSH ise erişimi sınırlı alanlarda bağlantı güvenliğini artırmayı hedefler. Bu kombinasyon, saha bağlantısının kritik kabinlere taşındığı senaryolarda düzenli bir çözüm sunar.

LSH kilidinin pratik etkisi

LSH kilidi, kablo çekmesi veya yanlış temas sonucu bağlantının ayrılma riskini azaltmaya yardımcı olur. UPC parlatma, Single Mode hatlarda standart bir optik temas karakteri sunar.

Single Mode fiberin öne çıkan özelliği

Single Mode yapı, ışığı tek modda taşıdığı için uzun mesafe omurga bağlantılarında tercih edilir. Bu patch cord, saha–kabin bağlantısında aynı iletim tipinin korunmasına yardımcı olur.

Insertion loss ve return loss yaklaşımı

Düşük insertion loss için uç temizliği ve doğru adaptör seçimi önemlidir. UPC uçlar, return loss davranışını standart aralıkta tutmayı hedefler; ölçümler kurulum kalitesini doğrudan yansıtır.

G657A2 ile dar alanda kablo yönetimi

Kabin içinde yönlendirme alanı sınırlı olduğunda büküm riski artar. G657A2 fiber, dar büküm toleransı ile bu tür kurulumlarda avantaj sağlar.

Duplex yapı ile çift hat iletişimi

Duplex tasarım, Tx/Rx hatlarını ayrı fiberlerde taşıyarak cihazların çift yönlü iletişim gereksinimini karşılar.

LSZH 2mm kablo formu

2mm dış çap, kablo demetlerinde hacmi artırmadan düzenli güzergâh oluşturmayı kolaylaştırır. LSZH kılıf, kapalı alanlarda düşük duman yaklaşımı nedeniyle tercih edilir.

Kurulum kontrolü

• LSH kilidinin tam oturduğu doğrulanmalıdır.
• ST kilidi yerine oturmalı, gevşek bırakılmamalıdır.
• Portlar temizlenmeden ölçüm alınmamalıdır.

Teknik özellikler

• Fiber tipi: Single Mode
• Fiber standardı: G657A2
• Konnektörler: ST UPC – LSH UPC
• Parlatma tipi: UPC
• Yapı: Duplex
• Kablo çapı: 2mm
• Dış kılıf: LSZH
