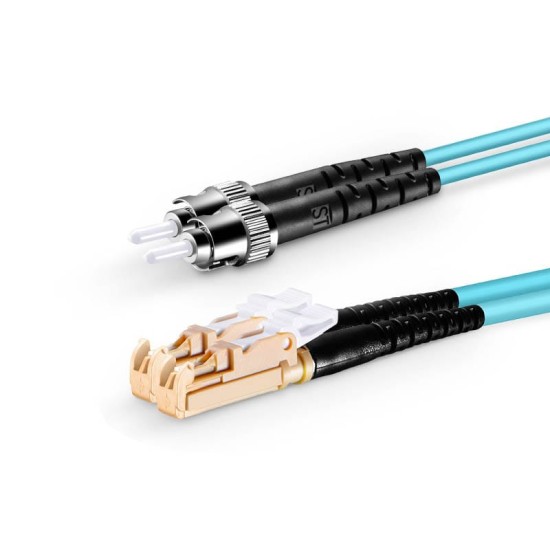

ST UPC - LSH UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm

ST UPC - LSH UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm, ST portlu saha kutuları veya cihazlar ile kilitlenebilir LSH portlu panolar arasında OM3 multimode altyapıda bağlantı kurmak için kullanılan, güvenlik ve dayanıklılığı bir araya getiren bir duplex fiber patch kablodur. ST tarafında bayonet kilit, LSH tarafında kilitlenebilir adaptör mekanizması sayesinde, titreme ve kullanıcı müdahalesi riskinin bulunduğu kurulumlarda hatların yerinden çıkması zorlaştırılır.

ST – LSH OM3 kablonun tercih edildiği kurulumlar

Bazı yapılarda saha tarafı ST portlu ekipmanlarla sürdürülürken, merkez veya kritik patch alanlarında LSH konnektör tercih edilir. ST UPC - LSH UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm, bu iki nokta arasında köprü görevi görerek hem sahadaki mevcut ST altyapıyı korur hem de merkezdeki LSH güvenlik yaklaşımını destekler. OM3 fiber sınıfı ile kısa mesafede yüksek bant genişliği sağlayacak linkler kurulabilir.

ST tarafında saha uyumluluğu

ST konnektör yapısı, özellikle eski nesil saha dolapları ve endüstriyel sistemlerde yaygındır. Bayonet kilit, kablonun porttan çıkmasını zorlaştırdığı için, kabinin açılıp kapanması veya ortamda hafif titreşim olması bağlantının stabilitesini daha az etkiler. Bu da sahadaki mevcut düzenin korunmasını kolaylaştırır.

LSH tarafında fiziksel erişim güvenliği

LSH konnektör, adaptöre yerleştirildikten sonra kilitlenebilir tasarımı ile kritik devrelerin yanlışlıkla çekilmesini önlemeye yardımcı olur. Yönetim trafiği, güvenlik sistemleri veya önemli sunucu bağlantıları gibi hatlar çoğu zaman LSH portlu panolarda toplanır. ST – LSH OM3 patch cord kullanıldığında sahadaki ST cihazlar bu güvenlik katmanına doğrudan bağlanabilir.

OM3 multimode fiber ile kapasite planlaması

OM3 sınıfı 50/125 µm fiber, 850 nm dalga boylu lazer tabanlı iletimde yüksek bant genişliği değerleri sunar. ST UPC - LSH UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm ile saha–merkez arası kısa mesafe linklerde, 1G’nin ötesine geçen hızlar için uygun optik altyapı oluşturulabilir. Böylece eski konektör standardına sahip cihazlar bile OM3 kapasitesinden faydalanabilir.

Duplex yapı ve devre yönetimi

Duplex tasarım, Tx ve Rx kanallarının iki ayrı fiber üzerinden taşınmasını sağlayarak devre başına tek kabloyla tam çift yönlü iletişim kurar. ST ve LSH tarafında yapılacak düzenli etiketleme, hangi lifin hangi hizmet ve yön için kullanıldığının sahada hızlıca anlaşılmasını sağlar. Bu, bakım pencerelerinde yapılan operasyonların daha güvenli yürütülmesine katkı verir.

LSZH 2mm kablo ve iç mekân güvenliği

2mm dış çapa sahip LSZH patch cord, kablo kanallarında ve kabin içlerinde düzenli bir kablolama şeması kurmayı kolaylaştırır. LSZH kılıf, yangın anında düşük duman yoğunluğu ve halojen içermeyen yapısıyla kapalı alanlarda oluşabilecek zararları sınırlamaya yardımcı olur. Bu da ofis ve veri merkezi ortamlarında bir seçim kriteridir.

Kurulumda dikkat edilmesi gereken başlıklar

• ST ve LSH ferüller, bağlantıdan önce uygun temizlik ekipmanı ile temizlenmelidir.
• ST ucu adaptöre oturtulduktan sonra bayonet kilidin tam çevrildiği kontrol edilmelidir.
• LSH tarafında, konnektörün adaptörde kilitlendiğinden emin olunmalı ve kablo hafifçe çekilerek test edilmelidir.

Teknik özet

• Fiber tipi: OM3 multimode
• Fiber yapısı: 50/125 µm
• Konnektörler: ST UPC – LSH UPC
• Topoloji: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
