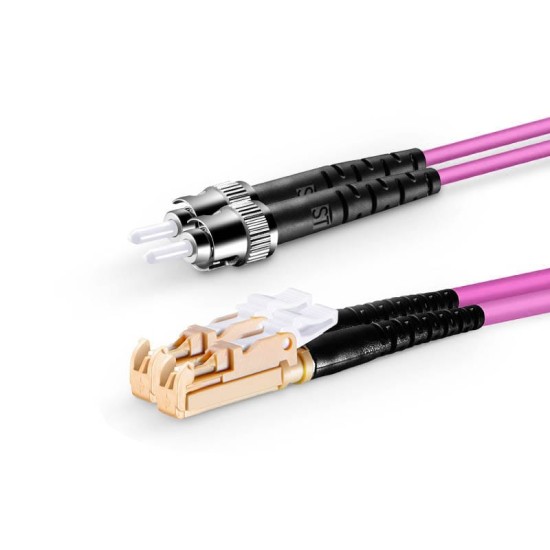

ST UPC - LSH UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm

ST UPC - LSH UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm, ST portlu saha veya endüstriyel ekipmanlarla kilitlenebilir LSH portlu kritik panolar arasında OM4 multimode altyapıda kullanılan, güvenlik ve dayanıklılığı bir araya getiren bir duplex fiber patch kablodur. ST tarafı saha ortamına uyum sağlarken, LSH tarafı kritik devrelerin fiziksel olarak çekilmesini zorlaştıran kilitlenebilir yapısıyla dikkat çeker.

ST – LSH OM4 patch cord’un ağdaki yeri

Bazı kurulumlarda, sahaya yakın alanlarda ST portlu kutular ve cihazlar bulunurken, çekirdek veya güvenlik odaklı patch alanlarında LSH konnektörlü panolar kullanılır. ST UPC - LSH UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm, bu iki uç arasında OM4 seviyesindeki bant genişliğini koruyarak, saha verisini doğrudan kritik panolara taşımayı mümkün kılar.

OM4 multimode fiber ile yüksek kapasite

OM4 50/125 µm fiber, yüksek hızlı servisleri kısa ve orta mesafe bağlantılarda taşımak için optimize edilmiştir. ST – LSH OM4 patch cord kullanıldığında, saha tarafındaki ST altyapı değiştirilmeden, kritik panolara giden bağlantılar 10G ve üzeri hız planlarıyla uyumlu hâle getirilir. Böylece fiziksel altyapı yatırımı korunurken, optik performans yükseltilir.

Duplex yapı ve devre takibi

Duplex tasarım, Tx ve Rx liflerini iki ayrı fiber üzerinde taşıyarak, her kablonun belirli bir çift yönlü devreyi temsil etmesini sağlar. ST ve LSH uçlarda uygun etiketleme kullanıldığında, sahada hangi kablonun hangi hizmete ait olduğu kolayca takip edilir; bu da bakım süreçlerinde hata ihtimalini düşürür.

LSZH 2mm kablo ve güvenlik altyapısı

2mm dış çapa sahip LSZH patch cord, saha dolaplarından bina içi panolara kadar uzanan güzergâhlarda kablo yönetimini sadeleştirir. LSZH dış kılıf, yangın durumunda düşük duman ve halojensiz içerikle, hem personel hem ekipman için riskleri azaltmaya yardımcı olur. Özellikle kapalı teknik hacimlerde bu özellik önemlidir.

Kullanım örnekleri

• ST portlu saha kutularından LSH portlu kritik panolara OM4 uplink bağlantıları
• Endüstriyel kontrol sistemlerinden güvenlik odaklı panolara taşınan fiber hatlar
• Saha verisinin kilitlenebilir panolarda sonlandığı kısa mesafe patch segmentleri

Kurulum önerileri

ST ve LSH ferüllerin temizlenmesi, OM4 kablonun sağlayacağı kayıp değerlerini garanti altına almak için gereklidir. ST konnektör adaptöre oturtulup kilitlenmeli, LSH tarafında konnektörün adaptörde kilitlendiği kontrol edilmelidir. Kablo güzergâhında minimum bükülme yarıçapının korunması da optik bütünlüğü destekler.

Teknik özet

• Fiber tipi: OM4 multimode, 50/125 µm
• Konnektörler: ST UPC – LSH UPC
• Topoloji: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
