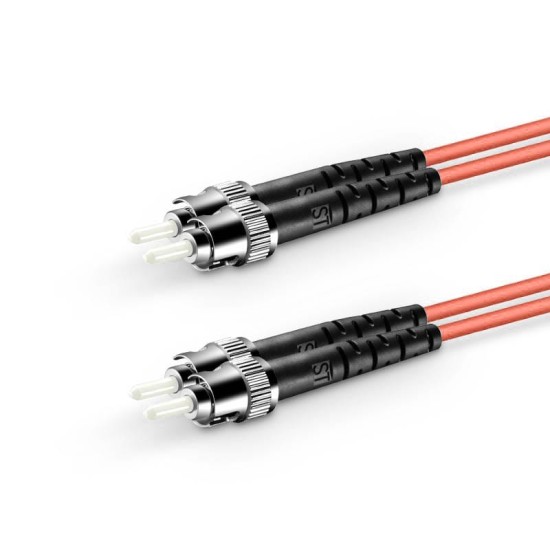

ST UPC - ST UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm

ST UPC - ST UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm, her iki ucunda da ST konnektör bulunan ve bağlantının mekanik olarak kilitlenmesinin öncelik olduğu iç ortam Multi Mode ağlarda kullanılan OM1 sınıfı bir fiber patch kablodur. Bu ürün, özellikle saha tipi ekipmanlar, eski nesil switch’ler veya ST portlu dağıtım noktaları arasında titreşimden etkilenmeyen bir bağlantı yapısı oluşturmayı hedefleyen kurulum senaryoları için konumlandırılmıştır. Duplex yapı, veri trafiğinin iki yönlü olarak ayrı fiberler üzerinden akmasını sağlarken LSZH dış kılıf kapalı alan güvenlik beklentileriyle uyumlu bir yapı sunar.

ST–ST bağlantı yapısının öne çıktığı kullanım alanları

ST konnektör, bayonet tipi kilitleme mekanizması sayesinde bağlantının fiziksel olarak sabitlenmesini sağlar. Bu özellik, patch kablonun sık hareketin olduğu alanlarda ya da cihazların titreşime maruz kaldığı ortamlarda tercih edilmesine neden olur. ST–ST kombinasyonu, her iki uçta da aynı mekanik davranışın korunmasını isteyen projelerde bağlantı tutarlılığını artırır.

Bayonet kilitlemenin operasyonel sonucu

ST konnektörler, çevirerek kilitlenen yapıları sayesinde adaptör içinde boşluk oluşturmaz. Bu durum, bağlantı noktasında oluşabilecek mikro hareketlerin önüne geçerek iletim sırasında temas sürekliliğini destekler.

OM1 fiber yapısının bu üründeki rolü

OM1 Multi Mode fiber, 62.5/125 µm çekirdek ve kaplama ölçüsüyle tanımlanır ve kısa mesafeli iç ortam bağlantıları için geliştirilmiştir. Güncel yüksek bant genişliği beklentilerinden ziyade, mevcut altyapıların korunarak kullanılmasına odaklanır. Bu patch cord, OM1 fiberin karakteristik ışık yayılım davranışını bağlantı noktalarında istikrarlı şekilde sürdürmeyi amaçlar.

Geniş çekirdeğin bağlantı toleransına etkisi

62.5 mikron çekirdek çapı, optik sinyalin fiber içine daha geniş bir açıyla girmesine izin verir. Bu durum, özellikle eski nesil ekipmanlarla kurulan bağlantılarda hizalama hassasiyetinin daha esnek olmasına katkı sağlar.

Duplex tasarım ve sinyal yönlerinin ayrıştırılması

Duplex yapı, gönderim ve alım sinyallerinin fiziksel olarak ayrı fiberler üzerinden taşınmasına olanak tanır. Bu ayrım, Multi Mode transceiver’ların çalışma prensibiyle uyumludur ve bağlantı şemasının sahada daha net okunmasını sağlar. ST–ST yapıda bu düzen, her iki uçta da aynı bağlantı disiplininin korunmasına yardımcı olur.

İç ortam performansını etkileyen uygulama detayları

Bu patch cord’un sahadaki performansı, ST konnektörlerin adaptöre doğru şekilde kilitlenmesi ve kablonun bükülme sınırlarına uygun yönlendirilmesiyle doğrudan ilişkilidir. Yanlış kilitlenmiş bir ST uç, optik temas yüzeyinde düzensizliğe neden olabilir ve bağlantı kayıplarını artırabilir.

Kurulum sırasında dikkat edilmesi gerekenler

• ST konnektörler kilitleme hareketi tamamlanmadan bırakılmamalıdır.
• Konnektör uçları bağlantıdan önce temizlenmelidir.
• Kablo güzergâhı, sürekli gerilim oluşturacak şekilde planlanmamalıdır.

LSZH 2mm dış kılıfın pratik katkısı

2mm dış çapa sahip kablo, pano ve rack içlerinde daha kontrollü bir kablo yerleşimi sağlar. LSZH kılıf ise yangın anında yoğun duman ve zararlı gaz oluşumunu sınırlamayı hedefleyen iç ortam güvenlik yaklaşımıyla uyumludur. Bu yapı, teknik odalar ve ortak kullanım alanlarında tercih edilmesini sağlar.

Teknik özet

• Fiber tipi: Multi Mode
• Fiber standardı: OM1 (62.5/125 µm)
• Konnektörler: ST UPC – ST UPC
• Yapı: Duplex
• Kablo çapı: 2mm
• Kılıf: LSZH (iç ortam)
