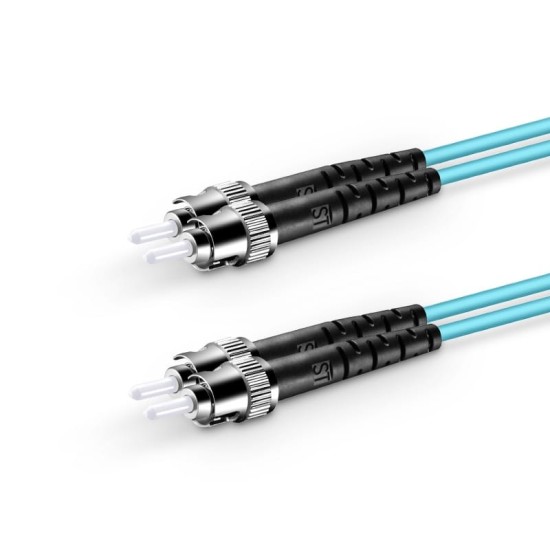

ST UPC - ST UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm

ST UPC - ST UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm, iki ucu da ST portlu saha kutuları, endüstriyel kabinetler veya eski nesil optik cihazlar arasında OM3 multimode altyapıda bağlantı kurmak için kullanılan, bayonet kilit mekanizmalı bir duplex fiber patch kablodur. ST konnektör yapısı, özellikle titreşim ve darbe riski bulunan ortamlarda bağlantının yerinden çıkmasını zorlaştırırken, OM3 fiber çekirdeği kısa mesafeli yüksek hızlı veri iletimi için gerekli bant genişliğini sunar. LSZH dış kılıf ise bina içi yangın güvenliği gereksinimlerine uyum açısından önemli bir avantaj sağlar.

ST – ST OM3 patch cord’un saha odaklı kullanımı

ST portlar, geçmişten gelen birçok saha ve endüstriyel uygulamada hâlâ aktif olarak kullanılmaktadır. ST UPC - ST UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm, bu mevcut altyapıyı tamamen değiştirmeden güncel OM3 performansına yükseltmek isteyen tesislerde devreye girer. Saha kutuları, endüstriyel kontrol kabinleri veya özel optik ekipmanlar arasındaki bağlantılar bu kabloyla daha düzenli ve güvenilir hâle getirilebilir.

Bayonet kilit mekanizmasının getirdiği dayanıklılık

ST konnektör, adaptöre takılıp çevrilerek kilitlenen yapısıyla, kablonun kazara çekilmesi veya kabin kapağına temas etmesi gibi durumlarda bağlantının korunmasına yardımcı olur. Bu özellik, üretim sahaları ve teknik odalar gibi kabloya istemeden dokunulma ihtimalinin yüksek olduğu ortamlarda önemlidir. OM3 sınıfı fiber ile birleştirildiğinde, bu dayanım yüksek bant genişliğiyle birleşir.

OM3 multimode fiber ile yüksek hızlı kısa mesafe bağlantılar

OM3; 50/125 µm çekirdek/kaplama yapısı ve lazer optimize tasarımıyla 850 nm dalga boyunda çalışan 10G uygulamalarına uygun bir multimode fiber sınıfıdır. ST UPC - ST UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm, saha içi veya kabinet içi kısa linklerde, bu kapasiteyi ST tabanlı altyapıya taşır. Böylece eski konektör standardı ile yeni nesil hız beklentileri arasında köprü kurulur.

Duplex tasarım ve kanal ayrımı

Duplex kablo yapısında iki ayrı fiber, gönderme ve alma kanallarını net şekilde ayırır. ST portlar üzerinde uygun renk kodları ve etiketler kullanıldığında, hangi lifin hangi yönde sinyal taşıdığı sahada hızlıca anlaşılabilir. Bu, arıza tespitinde ve devre taşımalarında ciddi zaman kazandırır.

LSZH 2mm kablo yapısı ve iç ortam güvenliği

2mm dış çapa sahip LSZH patch cord, kablo kanallarında ve kabinet içlerinde çok sayıda fiber hattının bir arada kullanılmasına rağmen düzenli bir yapı sağlar. LSZH (Low Smoke Zero Halogen) dış kılıf, olası yangın senaryolarında yoğun duman ve korozif gaz oluşumunu sınırlandırmaya yardımcı olduğundan, bina içi güvenlik standartlarını karşılamaya yönelik kurulumlarda tercih edilir.

Kurulum sırasında dikkat edilecek noktalar

• ST konnektörler adaptöre takıldıktan sonra kilitleme hareketi mutlaka tamamlanmalıdır.
• Ferül yüzeyleri, bağlantı öncesinde uygun fiber temizleme aparatıyla kontrol edilmelidir.
• Kablo güzergâhı planlanırken minimum bükülme yarıçapı ve çekme limitlerine uyulmalıdır.

Teknik özet

• Fiber tipi: OM3 multimode
• Fiber yapısı: 50/125 µm, lazer optimize
• Konnektörler: ST UPC – ST UPC
• Topoloji: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
