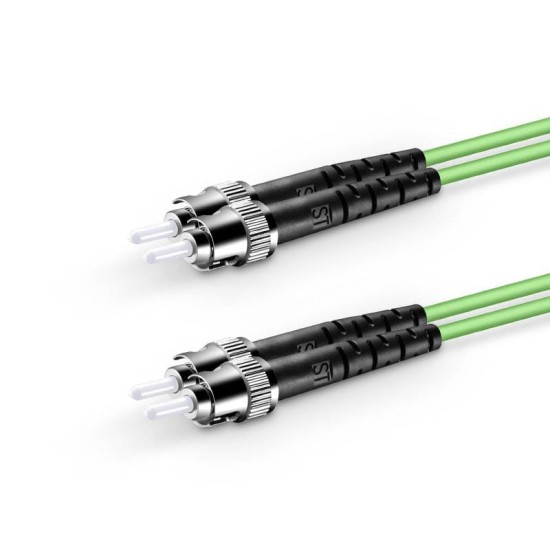

ST UPC - ST UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm

ST UPC - ST UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm, her iki ucunda ST portlu saha kutuları, kontrol panoları veya endüstriyel cihazlar bulunan altyapılarda OM5 wideband multimode fiber üzerinden yüksek hızda iletişim sağlayan bir duplex patch kablodur. ST konnektörün bayonet kilit mekanizması, titreşimin ve fiziksel hareketin bulunduğu ortamlarda bağlantının sabit kalmasını kolaylaştırır.

ST – ST OM5 patch cord’un endüstriyel ağlardaki rolü

Enerji santralleri, üretim hatları veya kritik tesislerde, saha tarafında hâlâ ST portlu cihazlar ve terminasyon kutuları yaygın olarak kullanılmaktadır. ST UPC - ST UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm, bu tür sahalarda OM5 seviyesinde bant genişliği sağlayarak, kontrol sistemlerinden veri toplama sunucularına kadar uzanan optik zincirin modern hızlara uyumlu olmasına katkı sunar.

OM5 wideband multimode ile gelişmiş veri taşıma kapasitesi

OM5 fiber, 850–953 nm dalga boyu aralığında çoklu dalga boyu taşıyabilen yapısıyla SWDM çözümlerine uygun geniş bir bant sunar. ST – ST OM5 patch cord kullanıldığında, saha ile kontrol odası arasındaki bağlantılar yalnızca bugünün 1G veya 10G ihtiyaçlarını değil, gelecekte planlanabilecek daha yüksek hızlı servisleri de destekleyebilecek altyapıya kavuşur.

Duplex tasarım ve saha bağlantılarında güvenilirlik

Duplex kablo yapısında Tx ve Rx lifleri birbirinden fiziksel olarak ayrıdır; bu da yön karışıklığını azaltır ve bakım çalışmalarını sadeleştirir. ST konnektörlerin bayonet kilit yapısı, özellikle kabloya zaman zaman çekme veya titreşim yüklerinin bindiği ortamlarda bağlantının kendiliğinden çıkmasını engellemeye yardımcı olur.

LSZH 2mm kablo ile saha–kontrol odası güzergâhları

2mm dış çapa sahip LSZH patch cord, saha dolapları ve kontrol odası panoları arasında kullanılan kablo kanallarında esnek yönlendirme sağlar. LSZH dış kılıfın düşük duman ve halojensiz karakteristiği, kapalı hacimlerde yangın durumunda ortaya çıkabilecek riskleri azaltmaya yönelik güvenlik kurallarıyla uyumludur.

Yaygın kullanım örnekleri

• ST portlu saha kutularından kontrol odasındaki ST panolara OM5 uplink bağlantıları
• Endüstriyel otomasyon sistemlerinde ST tabanlı fiber halkaların modernleştirilmesi
• Enerji, ulaşım veya üretim tesislerinde veri toplama ve izleme hatları

Kurulum ve bakım sırasında dikkat edilmesi gerekenler

ST ferüller bağlantı öncesi mutlaka temizlenmeli, soket içine oturtulduktan sonra bayonet kilidin tam olarak çevrilip kilitlendiği kontrol edilmelidir. Kablo güzergâhı planlanırken minimum bükülme yarıçapına uyulması, kelepçelerle kabloya aşırı baskı uygulanmaması ve çekme limitlerinin aşılmaması, OM5 patch cord’un uzun vadeli performansını korumak için önemlidir.

Teknik özet

• Fiber tipi: OM5 wideband multimode
• Fiber yapısı: 50/125 µm
• Konnektörler: ST UPC – ST UPC
• Yapı: Duplex
• Dış çap: Yaklaşık 2mm
• Dış kılıf: LSZH, iç ortam
