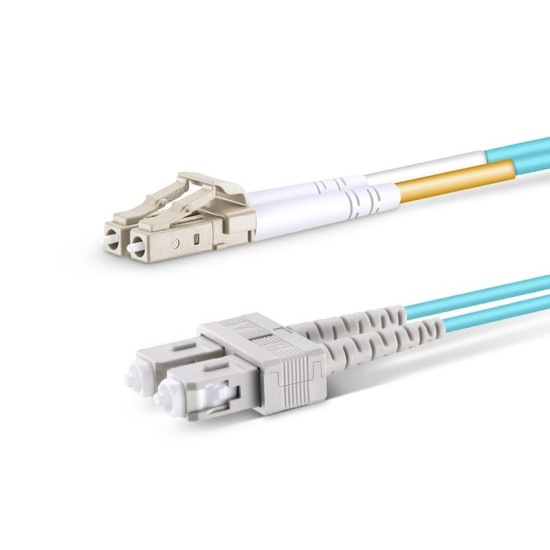

LC UPC - SC UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm

LC UPC - SC UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm, bir ucunda LC portlu switch veya sunucular, diğer ucunda SC portlu patch panolar ya da ekipmanlar bulunan OM3 multimode altyapılarda kullanılan, iki farklı konektör dünyasını birleştiren duplex bir fiber patch kablodur. LC tarafı yüksek port yoğunluğu gerektiren cihaz yüzeylerinde yer kazandırırken, SC tarafı sahada yıllardır kullanılan klasik panel yapılarıyla uyumlu çalışır. OM3 fiber çekirdeği, kısa mesafede yüksek hız gerektiren modern ağ uygulamalarına zemin hazırlar.

LC – SC OM3 patch cord’un tipik kullanım alanları

Birçok kampüs ve veri merkezi kurulumunda, cihaz tarafında LC portlu SFP/SFP+ modüller tercih edilirken, dağıtım panoları geçmişten gelen SC port düzenini korur. LC UPC - SC UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm, bu iki noktayı doğrudan birbirine bağlayarak ekstra adaptör kasetlerine duyulan ihtiyacı azaltır. Kabinet içi düzenli kablo yönetimi ile birlikte, port karışıklığı ve gereksiz ek kayıplar da minimuma iner.

LC uçta yoğun portlu cihaz bağlantısı

LC konnektörün küçük gövdesi, 1U switch veya blade kasa gibi yoğun portlu ekipmanlarda çok sayıda optik arabirimin yan yana kullanılabilmesini sağlar. Özellikle top-of-rack senaryolarında, LC portlar üzerinden sunucu uplink’lerini taşımak standart hâline gelmiştir. LC – SC OM3 patch cord, bu yoğun cihaz tarafını, daha geniş SC portlu panolara rahatlıkla taşıyabilir.

SC uçta klasik panel altyapısı

SC konnektör, geniş formu ve itmeli kilit yapısı ile patch panolarda kolay okunur ve yönetilebilir bir port düzeni sunar. SC portlar üzerinde numaralandırma ve etiketleme daha büyük yüzeyde yapıldığı için, saha ekipleri devre takibini hızlıca gerçekleştirebilir. LC – SC OM3 patch cord ile, güncel LC cihazlar, mevcut SC panoları değiştirmeden OM3 performansına yükselmiş olur.

OM3 multimode fiber performansı

OM3 sınıfı 50/125 µm fiber, 850 nm dalga boyundaki lazer kaynaklı iletim için optimize edilmiştir. Kısa ve orta mesafeli bağlantılarda 10G ve üzeri hızları destekleyen bant genişliği değerleri sunar. LC UPC - SC UPC - OM3 Fiber Optik Patch Cord Duplex LSZH 2mm kullanıldığında, panel–switch arası birkaç metrelik linkler bile yüksek hız ihtiyacına cevap verecek şekilde tasarlanabilir.

Duplex yapı ve kablo yönetimi

Duplex tasarım, iki lif üzerinden Tx ve Rx trafiğini ayırarak tam çift yönlü iletişim sağlar. LC ve SC tarafında doğru renklendirme ve etiketleme ile hangi lifin hangi hizmeti taşıdığı netleştirilir. Bu sayede patch alanında devre taşıma, yedek devre devreye alma veya arıza izolasyonu gibi operasyonlar daha kontrollü ilerler.

LSZH 2mm dış kılıf ile iç mekân uyumu

2mm dış çapa sahip kablo, patch panosu ve switch arasında kablo yoğunluğunu artırmadan düzenli bir kablo demeti oluşturmaya yardımcı olur. LSZH dış kılıf, düşük duman ve halojensiz yapısıyla yangın anında ortaya çıkabilecek riskleri sınırlandırmaya yönelik iç mekân güvenlik şartnamelerini destekler. Özellikle veri merkezleri ve kurumsal ofis binalarında bu tür kablolar tercih sebebidir.

Kurulumda dikkat edilmesi gerekenler

• LC ve SC ferüller bağlantıdan önce temizlenerek ilave ek kayıplar önlenmelidir.
• Tx/Rx doğruluğu için panel ve cihaz tarafında tutarlı etiketleme yapılmalıdır.
• Kablo yönlendirilirken minimum bükülme yarıçapına uyulmalı, kablo gereğinden fazla gerilmemelidir.

Teknik özet

• Fiber tipi: OM3 multimode
• Fiber yapısı: 50/125 µm, lazer optimize
• Konnektörler: LC UPC – SC UPC
• Düzen: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
