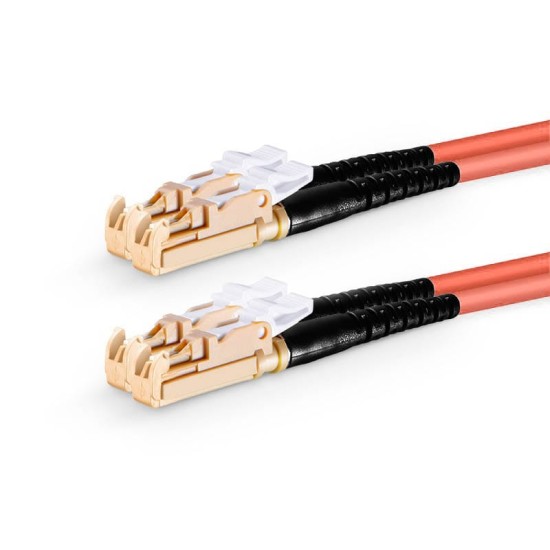

LSH UPC - LSH UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm

LSH UPC - LSH UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm, fiber bağlantının yalnızca çalışmasının değil, yerinde kalmasının kritik olduğu iç ortam sistemleri için seçilen bir bağlantı çözümüdür. Her iki uçta da kilitli LSH konnektör kullanılması, bağlantının rastgele sökülmesini veya istem dışı müdahaleleri fiziksel olarak engeller. Bu yapı, özellikle ortak kullanım alanlarında veya servis erişiminin sınırlandırılması gereken noktalarda tercih edilir.

İki uçta kilitleme gerektiren bağlantılar neden tercih edilir?

Bazı fiber hatlarda sorun, optik kayıptan önce fiziksel müdahaledir. Patch panellerin bulunduğu alanlarda yanlışlıkla çıkarılan fiber uçlar, tüm hattın devre dışı kalmasına neden olabilir. LSH–LSH bağlantı yapısı, bu riski ortadan kaldırmak amacıyla geliştirilmiş bir yaklaşımı temsil eder. Bağlantı, yalnızca özel aparat ile sökülebilir ve bu sayede sistem bütünlüğü korunur.

LSH konnektörün mekanik davranışı

LSH konnektör, adaptöre takıldığında kilitlenir ve ferül yüzeyi sabit bir temas basıncıyla tutulur. Bu mekanizma, bağlantı sırasında oluşabilecek mikro hareketleri sınırlar ve bağlantı noktasının zamanla gevşemesini önler.

OM1 Multi Mode fiber bu yapı içinde nasıl konumlanır?

OM1 fiber, 62.5/125 µm çekirdek ölçüsüyle kısa mesafeli iç ortam bağlantılarında kullanılan bir Multi Mode standarttır. Bu ürün özelinde OM1 tercihi, yeni nesil hız beklentilerinden ziyade mevcut altyapılarla uyumun korunmasını amaçlar. LSH–LSH yapı, OM1 fiberin bu uyumluluk yaklaşımını fiziksel güvenlikle birleştirir.

Geniş çekirdeğin bağlantı kararlılığına etkisi

62.5 mikron çekirdek çapı, sinyalin fiber içine girişinde daha geniş bir tolerans sağlar. Bu durum, kilitli konnektör yapısıyla birleştiğinde bağlantının uzun süre stabil kalmasına katkı sunar.

Duplex tasarımın operasyonel avantajı

Duplex yapı, iletim ve alım sinyallerinin iki ayrı fiber üzerinden taşınmasını sağlar. Bu ayrım, bağlantı yönlerinin sahada kolayca izlenmesine olanak tanır ve hata riskini azaltır. Kilitli uçlarla birlikte kullanıldığında, bağlantı düzeni hem optik hem fiziksel olarak kontrol altına alınmış olur.

LSZH 2mm kablo yapısının tercih edilme nedeni

2mm dış çapa sahip kablo, pano ve rack içlerinde daha düzenli bir yerleşim sağlar. LSZH dış kılıf, yangın anında yoğun duman ve zararlı gaz oluşumunu sınırlamayı hedefleyen iç ortam standartlarına uygundur. Bu özellik, özellikle insan trafiğinin bulunduğu alanlarda tercih sebebidir.

Uygulamada dikkat edilmesi gereken noktalar

• LSH konnektör kilidi devreye girmeden bağlantı tamamlanmış sayılmamalıdır.
• Bağlantı öncesi ferül yüzeyleri mutlaka temizlenmelidir.
• Kablo, keskin dönüşler oluşturmayacak şekilde yönlendirilmelidir.

Teknik özet

• Fiber tipi: Multi Mode
• Fiber standardı: OM1 (62.5/125 µm)
• Konnektörler: LSH UPC – LSH UPC
• Yapı: Duplex
• Kablo çapı: 2mm
• Kılıf: LSZH
